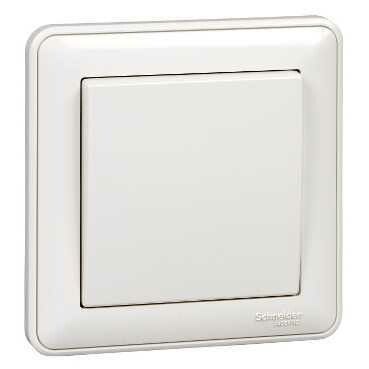

Переключатель проходной 1-кл. СП W59 10А IP20 10AX в сборе бел. SE VS610-156-18 APC

Переключатель Systeme Electric W59 - это одноклавишный переключатель в сборе с корпусом, предназначенный для управления освещением из двух мест. Благодаря компактным размерам и совместимости со скрытой проводкой, он идеально подходит для жилых и общественных помещений. Артикул vs610-156-18 соответствует серийному решению W59 от бренда Systeme Electric.

Назначение и область применения

Переключатель Systeme Electric W59 используется для коммутации одного источника света из двух различных точек - например, в коридоре между двумя дверями, на лестнице или в спальне у входа и у кровати. Подходит для бытовых и легких коммерческих сетей с напряжением до 250 В и нагрузкой до 10 А. Применяется в помещениях с нормальной влажностью и без воздействия внешних факторов - внутри зданий.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: одна
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Габариты: 85×85×40 мм
• Способ подключения: винтовые клеммы
• Тип крепления: винтовое
• Содержит сигнальный контакт состояния - возможность индикации положения контакта
• Установка: скрытая (в подрозетник)
• Имеет монтажную пластину - обеспечивает фиксацию в коробке

Совместимость и монтаж

Переключатель Systeme Electric W59 предназначен для установки в стандартные подрозетники глубиной не менее 40 мм. Монтаж выполняется через винтовую систему крепления на монтажной пластине - она уже встроена в устройство. Для работы требуется две пары проходных проводов между двумя переключателями и один фазовый провод от источника питания. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Убедитесь, что перед подключением питание отключено.

Безопасность и стандарты

Контакты выполнены из серебряного сплава - обеспечивают устойчивость к дуговым замыканиям и снижают риск нагрева. Корпус изготовлен из самозатухающего ABS-пластика, не содержащего галогенов, что повышает безопасность при возможном возгорании. Соответствует требованиям безопасности для внутренней установки в соответствии с ГОСТ Р 50030.3 и IEC 60669-1.

Преимущества

• Высокая надёжность контактов благодаря серебряным элементам - долгий срок службы даже при частых переключениях
• Фирменная монтажная пластина обеспечивает плотную посадку в подрозетник без люфтов
• Глянцевая поверхность легко моется и сохраняет эстетичный вид
• Сигнальный контакт позволяет использовать переключатель в системах автоматизации или контроля состояния
• Отсутствие галогенов делает изделие экологически безопаснее при утилизации

Ограничения применения

• Не предназначен для установки во влажных помещениях - степень защиты IP20 исключает использование в ванных, банях, на улице
• Не имеет встроенного светодиода - подсветка клавиши требует отдельного решения
• Подходит только для активной нагрузки до 10 А - не рекомендован для мощных нагревательных приборов или двигателей выше 2,2 кВт
• Не совместим с беспроводными системами управления - работает только в проводной сети

Примеры использования

• Управление светом в длинном коридоре - выключатель у входа и у выхода
• Освещение лестницы - включение снизу и сверху
• Спальная комната - управление светом у двери и у кровати
• Зона отдыха с двумя входами - например, в комнате с двумя дверями

Практические советы

• При монтаже используйте только медные провода сечением 1,5–2,5 мм2 - более тонкие могут перегреваться, более толстые не войдут в клемму
• Проверьте глубину подрозетника - минимальная должна быть 40 мм, чтобы корпус полностью поместился
• Если нужна подсветка клавиши - выбирайте модель с индикацией или подключите отдельный LED-индикатор
• Для правильной работы системы проходных переключателей обязательно используйте два устройства типа W59 - один будет первым, второй - вторым
• Не затягивайте винты клемм слишком сильно - можно повредить пластиковую часть и нарушить контакт
