Механизм розетки 1-м СП W59aqua 16А защ. шторки с заземл. бел. SchE RS16-152B-1-86 (РС16-152Б-1-86) APC

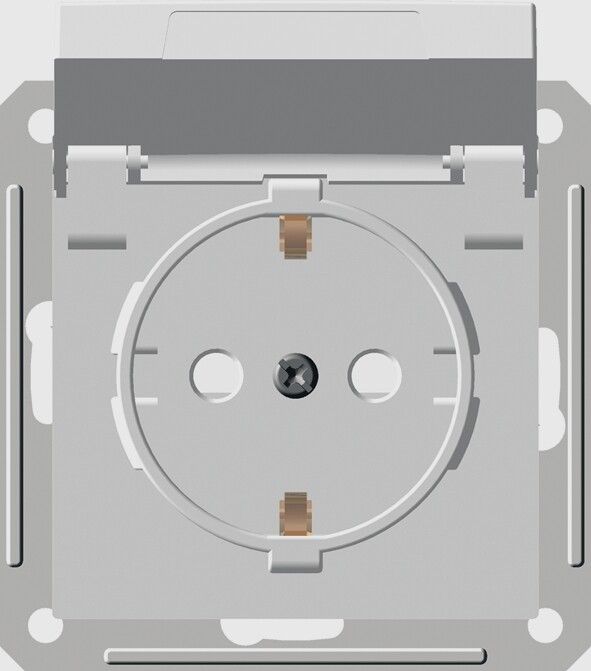

Розетка Systeme Electric W59 AQUA (арт. rs16-152b-1-86) - это скрытая розетка с заземлением, защитными шторками и степенью защиты IP44, предназначенная для безопасного подключения бытовых и профессиональных устройств во влажных и запыленных помещениях.

Назначение и область применения

Розетка Systeme Electric W59 AQUA предназначена для постоянной установки внутри помещений с повышенной влажностью или риском попадания пыли - таких как кухни, ванные комнаты, подвалы, мастерские, производственные участки. Подходит для подключения оборудования мощностью до 3,6 кВт (при 16 А и 230 В). Применяется там, где важна защита от случайного доступа детей и воздействия брызг воды.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 / 60 Гц
• Количество фаз: 1
• Степень защиты: IP44 (защита от брызг воды из любого направления и частиц крупнее 1 мм)
• Способ монтажа: скрытая установка в монтажную коробку
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 70,8 × 70,8 × 44 мм
• Минимальная глубина монтажной коробки: 44 мм
• Материал корпуса: пластик, безгалогенный
• Цвет: белый, глянцевая поверхность
• Заземление: есть, металлический контакт
• Защита от детей: да, автоматические шторки
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы при температуре от −25C до +40C)
• Ударопрочность: IK01 (защита от слабых ударов, соответствует базовым требованиям жилых помещений)
• Соответствие нормам: ГОСТ Р 51322.1-99 (МЭК 60884-1-94)

Совместимость и монтаж

Розетка Systeme Electric W59 AQUA совместима только с рамками серии W59 AQUA (со степенью защиты IP44). Механизмы и рамки серий W59 с IP20 **не подходят** - они имеют другую конструкцию крепления и герметизации. Для правильной сборки используйте оригинальные рамки SE W59 AQUA.

Монтаж выполняется в стандартную монтажную коробку глубиной не менее 44 мм. Кабель подводится через заднюю часть механизма; провода затягиваются винтовыми зажимами. Максимальное сечение - 2,5 мм2. Не допускается использование многожильных кабелей с оплеткой без наконечника - рекомендуется применять клеммы типа “штыревые” или “кольца”. Настройка положения механизма осуществляется с помощью регулируемых суппортов, входящих в комплект.

Безопасность и стандарты

Розетка Systeme Electric W59 AQUA соответствует международному стандарту IEC 60884-1 и российскому ГОСТ Р 51322.1-99. Защитные шторки предотвращают введение посторонних предметов в контакты. Заземляющий контакт снижает риск поражения током при повреждении изоляции устройства. Отсутствие галогенов в материале исключает выделение токсичных веществ при перегреве. Сертифицирована для использования в системах с TN-S и TT заземлением.

Преимущества

• Автоматические защитные шторки обеспечивают высокую безопасность в домах с детьми
• Высокая степень защиты IP44 позволяет использовать розетку в условиях повышенной влажности
• Надежные винтовые зажимы гарантируют долговременный контакт без прогорания
• Интегрированный суппорт упрощает центровку механизма при монтаже
• Белый глянцевый цвет легко сочетается с большинством интерьеров
• Конструкция рассчитана на длительный срок службы - материалы устойчивы к механическим нагрузкам и химическому воздействию

Ограничения применения

• Не открытой установки - только скрытая монтажная система
• Не поддерживает управляемые функции (умные розетки, удалённое включение)
• Не имеет индикации состояния питания
• Не рассчитана на ток выше 16 А - нельзя подключать оборудование мощностью более 3,6 кВт
• Не совместима с другими сериями Systeme Electric (например, W59 IP20) - требуется точное соответствие типоразмера
• Не предназначена для наружного монтажа - даже при IP44 не выдерживает прямого дождя или сильного давления воды

Примеры использования

• Розетка рядом с раковиной на кухне - для подключения кофемашины, миксера
• В ванной комнате - для зарядки телефона, бритвы, фена (при условии соблюдения расстояний от )
• На производстве - для временных инструментов в цеху с пылевой средой
• В гараже - для подключения сварочного аппарата, болгарки
• В детской комнате - благодаря шторкам исключено вставление иголок, кнопок, спичек

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 44 мм, иначе механизм не войдет полностью
• Обязательно используйте только рамки W59 AQUA - другие рамки не обеспечат нужную герметизацию
• При подключении медного кабеля с многопроволочной жилой обязательно используйте наконечники - так избежите ослабления контакта
• Не закручивайте винты слишком сильно - можно повредить резьбу или деформировать контакт
• Проверяйте целостность заземляющего контакта после установки - он должен плотно прилегать к шине заземления в коробке
• Для обслуживания достаточно просто открыть крышку - внутренние элементы остаются защищенными
