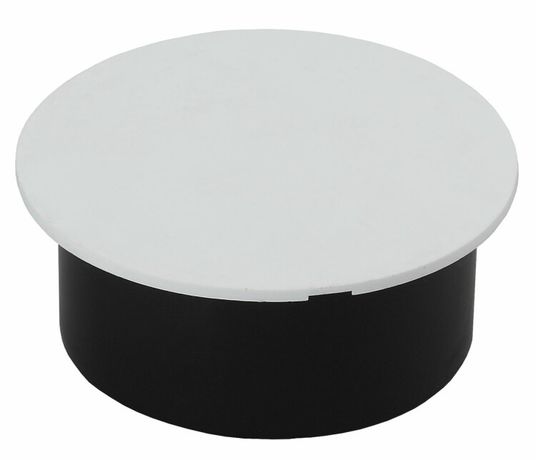

Коробка распределительная скрытой установки У192 102х30мм IP20 Y-192 | Б0037460 ЭРА

Коробка распаячная скрытой установки У192 102х30мм IP20 от бренда ЭРА предназначена для организации внутренних соединений проводов в бетонных конструкциях. Этот элемент системы электромонтажа обеспечивает доступ к точкам ответвления без нарушения отделки стен, сохраняя эстетичный вид интерьера.

Назначение и область применения

Коробка распаячная скрытой установки У192 102х30мм IP20 используется для сборки и защиты мест соединения электрических проводов внутри стен из бетона или штукатурки. Подходит для монтажа в жилых, офисных и промышленных зданиях там, где требуется скрытая проводка. Коробка не предназначена для открытой установки или внешней среды.

Технические характеристики

• Форма: круглая, с диаметром 102 мм
• Глубина монтажа: 30 мм - позволяет устанавливать в тонких стенах
• Материал: пластик, необработанная поверхность - устойчив к коррозии, но требует осторожного обращения при монтаже
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Количество входов: 9 предварительно намеченных выбиваемых отверстий - позволяют гибко организовать ввод/вывод кабелей
• Крышка: непрозрачная, фиксируется защелками - обеспечивает герметичность и безопасность при работе
• Тип крепления: винтовой - надежно фиксирует коробку в подготовленном углублении
• Цвет: черный - совмещается с большинством интерьерных решений

Совместимость и монтаж

Коробка распаячная скрытой установки У192 102х30мм IP20 рассчитана исключительно на монтаж в бетонные конструкции. Для установки необходимо заранее сделать отверстие подходящего диаметра и глубины. Каждое из 9 отверстий можно легко выбить при помощи плоскогубцев или отвертки перед прокладкой кабеля. После монтажа проводов крышка закрывается защелками - не требует дополнительных креплений. Винты используются только для фиксации самого корпуса в нише, а не для крышки.

Безопасность и стандарты

Коробка соответствует требованиям к изоляционным материалам для внутреннего монтажа. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не является водонепроницаемой. Применение вне помещений или во влажных зонах (ванна, кухня, подвал) запрещено. Материал - самозагасающий пластик, не поддерживающий горение.

Преимущества

• Удобная глубина 30 мм - идеально для современных тонких перегородок
• 9 входов обеспечивают гибкую маршрутизацию кабелей без необходимости сверления
• Защелкивающаяся крышка - быстрый доступ для обслуживания без инструментов
• Черный цвет маскирует следы монтажа и не бросается в глаза после отделки
• Простая конструкция снижает риск ошибок при монтаже даже новичками

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с высокой запыленностью
• IP20 не защищает от пыли - не подходит для промышленных цехов без дополнительной защиты
• Подходит только для бетонных оснований; не монтируется в гипсокартон или деревянные конструкции
• Не предназначен для установки автоматических выключателей, розеток или других устройств - служит только для соединения проводов

Примеры использования

• Объединение групп освещения в многокомнатной квартире
• Разветвление силовой линии для нескольких розеточных контуров
• Соединение проводов между этажами в многоэтажном доме
• Переход от старой проводки к новой системе в реконструируемых зданиях

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 102 мм, чтобы коробка плотно села в нишу
• Выбивайте отверстия только после окончательного расчета трассировки кабелей - нельзя изменить расположение после фиксации
• Не используйте коробку как место для крепления оборудования - она не рассчитана на механическую нагрузку
• При использовании с кабелем большого сечения убедитесь, что суммарный диаметр всех вводов не превышает возможности корпуса
• После завершения монтажа обязательно закройте крышку - даже при IP20 открытая коробка представляет опасность
