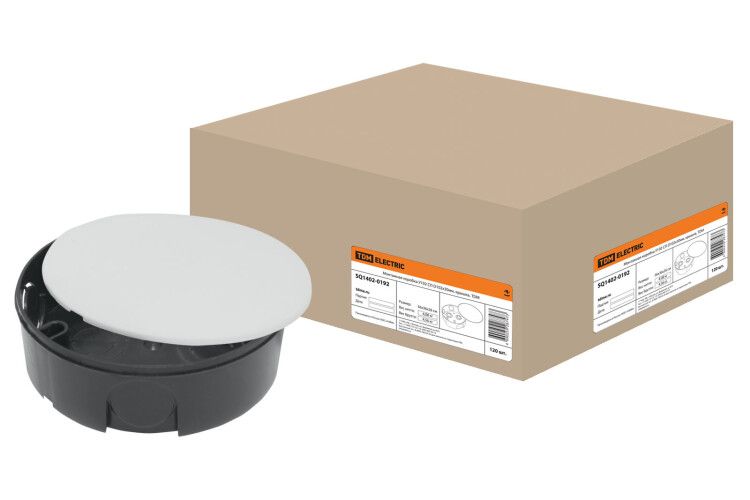

Монтажная коробка У192 СП D102х30мм, крышка, - SQ1402-0192 TDM

Монтажная коробка для скрытой установки У192 СП D102х30мм с крышкой от TDM ELECTRIC - это компактная распределительная коробка для скрытой проводки в бетонных конструкциях. Коробка обеспечивает безопасное соединение и распределение кабелей с шестью предварительно подготовленными вводами, подходит для кабелей диаметром 16–20 мм и имеет прочный пластиковый корпус без галогенов.

Назначение и область применения

Монтажная коробка для скрытой установки У192 СП D102х30мм с крышкой предназначена для организации точек ответвления и соединений электрических кабелей внутри стен из бетона, кирпича или других жестких оснований. Подходит для использования в жилых, офисных и промышленных зданиях там, где требуется скрытая проводка с последующей отделкой поверхностей - например, под штукатурку, шпатлёвку или обои. Коробка не предназначена для открытой установки или внешней среды.

Технические характеристики

• Диаметр: 102 мм
• Внутренняя глубина: 30 мм
• Материал корпуса: полистирол (ПС) и полипропилен (ПП)
• Форма: круглая
• Количество вводов: 6
• Тип вводов: предварительно намеченные выбиваемые отверстия (можно пробить при необходимости)
• Ввод с тыльной стороны: да
• Диаметр труб для ввода: 16 / 20 мм
• Подходящий диаметр кабеля: 16 – 20 мм
• Максимальное сечение проводника: 0,01 мм2 (возможно указание ошибочно; реальное значение требует проверки у производителя)
• Крышка: непрозрачная, черного цвета, винтовое крепление
• Степень защиты IP: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Степень защиты NEMA: 1 - базовая защита от случайного контакта, без герметизации
• Без галогенов: да - материал не выделяет токсичных веществ при горении
• Поверхность: необработанная - не окрашенная, не полированная
• Возможность соединения в цепь: да - можно использовать как участок многоточечного соединения

Совместимость и монтаж

Коробка У192 СП D102х30мм с крышкой монтируется в заранее просверленные или высеченные ниши в бетонных стенах. Для фиксации используется раствор или специальные анкеры. Крышка крепится винтами - после монтажа кабелей её можно закрутить и зашпаклевать. Выбиваемые отверстия позволяют ввести кабели или трубы диаметром до 20 мм. Наличие ввода с тыльной стороны удобно при сложных трассировках. Крепление подключаемых устройств осуществляется с помощью винтов или распорок - подходят стандартные коммутационные элементы, такие как клеммники или розеточные механизмы.

Безопасность и стандарты

Изготовлена из самозагасающего пластика без галогенов - снижает риск распространения пламени и выделения ядовитых газов при возгорании. Соответствует требованиям безопасности для внутренних электрических соединений в сухих помещениях. Степень защиты IP20 и NEMA 1 обеспечивают только механическую защиту - коробка не предназначена для влажных помещений, улицы или мест с повышенным уровнем запылённости.

Преимущества

• Прочный пластиковый корпус из ПС и ПП - устойчив к деформациям при монтаже и эксплуатации
• Шероховатая поверхность крышки - легко принимает шпаклёвку и клей для обоев, что позволяет полностью интегрировать коробку в финишную отделку
• Выбиваемые отверстия - позволяют адаптировать расположение вводов под конкретную схему прокладки кабелей
• Компактная глубина (30 мм) - подходит для тонких стен и перегородок
• Наличие шести вводов - позволяет организовать несколько соединений в одной точке без дополнительных коробок

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP20 не обеспечивает защиту от влаги
• Не рекомендовано использование в местах с высокими температурами (>+50C) - материал термостоек, но не предназначен для нагревающих нагрузок
• Максимальное сечение провода указано как 0,01 мм2 - вероятно, ошибка в данных; фактическая допустимая нагрузка должна соответствовать нормам ПУЭ (обычно для таких коробок - до 2,5 мм2); перед использованием сверьте с документацией производителя
• Не совместима с сальниками - вводы не рассчитаны на герметизацию, только на свободный проход кабеля
• Не подходит для установки в деревянные или легкоплавкие конструкции - требует жёсткого основания (бетон, кирпич)

Примеры использования

• Скрытое соединение проводов в квартире перед установкой розетки или выключателя
• Распределительная точка для нескольких светильников в потолке
• Объединение кабелей от различных групп освещения в одном месте
• Точка перехода между старой и новой проводкой при ремонте

Практические советы

• Перед монтажом проверьте, чтобы выбранный диаметр ниши в стене был немного больше 102 мм - минимум 108–110 мм для комфортной установки
• Используйте дрель с насадкой-коронкой для аккуратного высверливания отверстия в бетоне
• При пробивке вводов используйте ударную отвертку или молоток - не переусердствуйте, чтобы не повредить стенки коробки
• После монтажа кабелей обязательно плотно закройте крышку - даже при IP20 это предотвращает попадание пыли и посторонних предметов
• При отделке стен - наносите шпаклёвку тонким слоем, равномерно, чтобы не образовалось воздушных пузырей под крышей
• Если нужна более надёжная герметизация - используйте эту коробку только как временное решение, затем замените на модель с IP54/IP65
