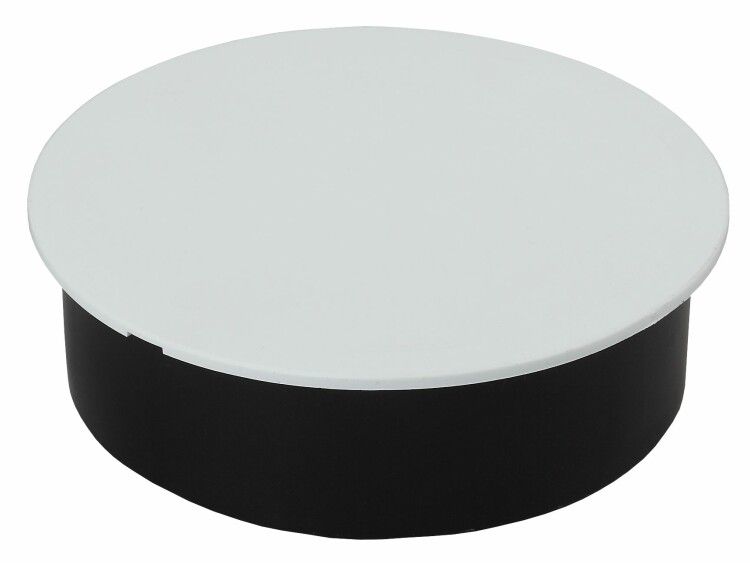

Коробка распределительная скрытой установки У195 75х30мм IP20 Y-195 | Б0037462 ЭРА

Коробка распаячная скрытой установки У195 75х30мм IP20 от ЭРА предназначена для безопасного соединения и укрытия проводов внутри стен, особенно в бетонных конструкциях. Этот компактный элемент обеспечивает надёжную фиксацию и доступ к точкам коммутации - идеально подходит для слаботочных и силовых сетей в жилых и промышленных зданиях.

Назначение и область применения

Коробка распаячная скрытой установки У195 75х30мм IP20 используется для скрытой прокладки кабелей и проведения коммутаций - например, при подключении выключателей, розеток, освещения, телефонных линий или автоматики. Её устанавливают внутрь бетонных стен во время строительства или капитального ремонта. Подходит для одиночных точек подключения, где требуется минимизация внешнего объема.

Технические характеристики

• Форма: круглая - оптимальна для равномерного распределения нагрузки в стене
• Габариты: диаметр 75 мм, глубина 30 мм - компактный размер для тонких перегородок
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды или пыли - применяется только в сухих помещениях
• Количество входов: 9 предварительно намеченных отверстий - позволяют ввести кабели из разных направлений
• Тип ввода: выбиваемые отверстия - можно легко удалить пробки под нужный диаметр кабеля
• Крышка: непрозрачная, фиксируется на защелках - обеспечивает герметичность и скрывает внутреннюю часть
• Крепление крышки: защелкивание - быстрый доступ без инструментов
• Цвет: черный - маскируется в темных поверхностях, не требует окраски
• Тип крепления: винтовое - позволяет закрепить коробку в штробе с помощью раствора или анкеров
• Количество устройств: 1 - рассчитана на установку одного модульного устройства (например, розетки или выключателя)

Совместимость и монтаж

Коробка распаячная скрытой установки У195 75х30мм IP20 совместима с любыми стандартными кабельными вводами диаметром до 18 мм. Для монтажа необходимо заранее сделать в бетоне нишу подходящего размера. Коробка фиксируется раствором или специальным клеем, после чего вводятся кабели через выбранные отверстия. Крышку можно открыть без инструментов - удобно для проверки или замены проводов. Установка возможна только в сплошных бетонных или кирпичных конструкциях - не подходит для гипсокартона или деревянных перегородок.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50044.1–92 для распределительных коробок. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не является водонепроницаемой - запрещено использовать в сырых помещениях (ванная, кухня, подвал) или на улице. Материал не поддерживает горение, соответствует нормам пожарной безопасности.

Преимущества

• Удобная форма и малая глубина - экономят место в тонких стенах
• 9 предварительно подготовленных отверстий - снижают риск повреждения кабелей при сверлении
• Запирающаяся защелками крышка - исключает самопроизвольное открывание
• Чёрный цвет - не требует дополнительной отделки после монтажа
• Подходит для всех типов проводов - от медных до алюминиевых, сечением до 4 мм2

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в местах с постоянным воздействием воды
• Не предназначен для установки в гипсокартонные или металлические конструкции - требует прочного основания
• Не имеет встроенной системы кабельного управления - все кабели должны быть зафиксированы дополнительно
• Ограниченное количество входов - при большом числе кабелей может потребоваться дополнительная коробка

Примеры использования

• Скрытая проводка в квартире - подключение выключателя света в коридоре
• Объединение нескольких групп освещения перед распределительной коробкой
• Прокладка телефонных и интернет-кабелей в офисном помещении
• Соединение проводов в стенах многоквартирного дома при реконструкции электросети

Практические советы

• Перед монтажом обязательно выбейте отверстия под нужные кабели - используйте плоскую отвертку или ударный метод
• Проверьте посадочную глубину 30 мм - она должна полностью поместиться в штробе без выпирания
• При использовании в старых домах с толстыми стенами - убедитесь, что коробка не будет задевать арматуру
• Не затягивайте кабели слишком сильно - это может повредить изоляцию при последующем обслуживании
• При необходимости увеличить число входов - используйте переходники или дополнительные коробки, а не просверливайте новые отверстия самостоятельно
• Артикул б0037462 - всегда указывайте его при заказе, чтобы получить именно эту модель, а не аналог с другим исполнением
