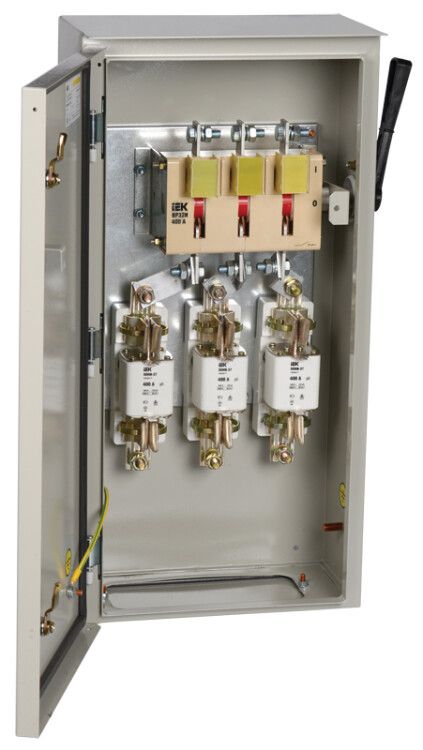

Ящик с рубильником ЯРП-400А 74 У1 400А 380В IP54 IEK (ИЭК) YARP-400-74-54

Ящик с рубильником-разъединителем ЯРП-400А 74 У1 IP54 от IEK предназначен для безопасного отключения и защиты трёхфазных сетей до 380 В. Этот ящик обеспечивает надёжную коммутацию и защиту от КЗ, особенно там, где требуется физическое отключение питания - например, на производственных участках или распределительных щитах. Артикул yarp-400-74-54 соответствует сертифицированному решению для промышленного использования.

Назначение и область применения

Ящик с рубильником-разъединителем ЯРП-400А 74 У1 IP54 используется для редких операций отключения и защиты электроцепей в трёхфазных системах переменного тока 380/230 В, 50 Гц. Он применяется в качестве главного разъединителя перед оборудованием, требующим аварийного или планового отключения - например, насосов, компрессоров, конвейеров, станков. Подходит для установки в помещениях с умеренной запылённостью и влажностью, где нужна механическая изоляция цепи.

Технические характеристики

• Номинальный рабочий ток: 400 А
• Напряжение сети: 380 В (номинальное напряжение изоляции - 400 В)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Материал корпуса: металл, окрашенный в серый цвет
• Габариты: 191×325×663 мм
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или отверстий в корпусе
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип предохранителей: NH00 (0) - совместим с плавкими предохранителями ППНИ-33
• Количество предохранителей: 3 шт. (по одному на каждую фазу)
• Установленный рубильник: ВР-32И
• Держатели предохранителей: ДП-33

Совместимость и монтаж

Ввод и вывод силовых кабелей осуществляются через нижние входы - это позволяет организовать компактную проводку и исключить перегибы сверху. Для монтажа используйте болты M8 или аналогичные, подходящие для крепления на вертикальную поверхность. Корпус имеет готовые отверстия для крепления. Убедитесь, что кабельные вводы соответствуют внешнему диаметру кабеля - рекомендуемые сечения: до 70 мм2 для медных жил. Ручка управления рубильником выведена наружу - доступна для ручного отключения даже при закрытом корпусе. Предохранители меняются после отключения питания - работа с токоведущими частями невозможна при закрытой крышке.

Безопасность и стандарты

Ящик с рубильником-разъединителем ЯРП-400А 74 У1 IP54 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150 (климатическое исполнение У1 - для умеренного климата). Конструкция гарантирует электробезопасность: при открытой крышки невозможно случайное прикосновение к токоведущим элементам. Наличие предохранителей ППНИ-33 обеспечивает защиту от токов короткого замыкания. Применение в условиях повышенной влажности допускается, но не в местах постоянного воздействия струй воды или прямого дождя - степень защиты IP54 не предназначена для уличной эксплуатации.

Преимущества

• Физическое отключение цепи - видимый разрыв контактов, необходимый для работ по технике безопасности
• Защита от КЗ благодаря встроенным предохранителям - снижает риск повреждения оборудования
• Металлический корпус - прочный, долговечный, устойчив к механическим воздействиям
• IP54 - подходит для помещений с пылью, маслом, влагой (цеха, мастерские, подвалы)
• Нижний ввод кабелей - удобная организация проводки, минимизация перегрузок на кабельные каналы

Ограничения применения

• Не предназначен для частых включений/выключений - рассчитан на редкие операции (до 1–2 раз в день); для частой коммутации используйте автоматические выключатели
• Не работает в условиях постоянного воздействия воды, прямого дождя, сильного потока пара - IP54 не является водонепроницаемостью
• Не поддерживает автоматическую защиту по перегрузке - только защита от КЗ; для защиты от длительной перегрузки требуется дополнительный тепловой реле
• Не совместим с предохранителями других типоразмеров - только NH00 (0)
• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Главный рубильник перед группой станков на сборочном участке
• Распределительный ящик на входе в цех с трёхфазным питанием
• Отключающее устройство для насосной группы в котельной
• Щит для обслуживания конвейера в пищевой промышленности
• Резервный разъединитель в распределительном пункте (РП) здания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала предохранителей - не превышайте 400 А
• При замене предохранителей всегда отключайте питание через ручку - даже при открытом корпусе есть опасность поражения током
• Используйте только оригинальные предохранители ППНИ-33 - другие модели могут не обеспечивать нужную отключающую способность
• Проверяйте плотность закрытия крышки - при нарушении герметизации IP54 теряется
• При установке в сыром месте дополнительно смажьте механизм ручки силиконовой смазкой для предотвращения коррозии
• Обязательно пометьте ящик с рубильником-разъединителем ЯРП-400А 74 У1 IP54 этикеткой “Отключено” во время проведения работ
