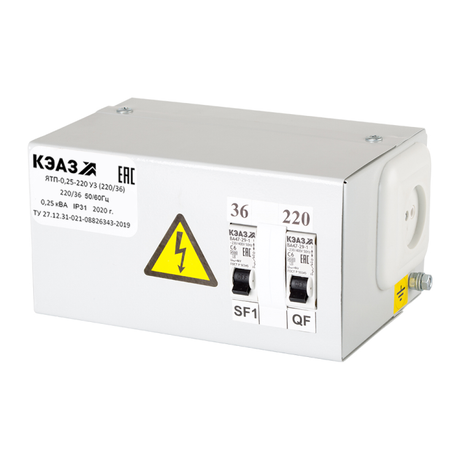

Ящик с понижающим трансформатором ЯТП-0,25-220 У3 КЭАЗ (220/36) | 296236

Ящик с понижающим трансформатором ЯТП-0,25-220 У3 (220/36) от КЭАЗ предназначен для безопасного снижения напряжения с 220 В до 36 В, обеспечивая питание для местного освещения, переносных светильников и электроинструментов в условиях повышенной опасности. Этот компактный и защищённый ящик легко монтируется на стене и подходит для промышленных объектов, мастерских и зон с высокой влажностью.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25-220 У3 (220/36) используется там, где требуется пониженное напряжение для безопасности персонала. Он применяется для:

• Питания местного освещения в цехах, на участках с ограниченным доступом;
• Подключения переносных светильников и фонарей;
• Электроинструмента (дрели, шуруповёрты, болгарки) в сырых или металлических средах;
• Ремонтных работ на оборудовании, где применение 220 В запрещено нормами безопасности.

Устройство особенно актуально в условиях повышенной влажности, на заводах, в гаражах, на стройплощадках и в пищевой промышленности.

Технические характеристики

• Входное напряжение: 220 В - совместим с сетью бытового и промышленного типа.
• Выходное напряжение: 36 В - безопасный уровень согласно ГОСТ 12.1.012, исключающий риск поражения током при случайном контакте.
• Номинальная мощность: 0,25 кВА (250 ВА) - позволяет питать до трёх-четырёх переносных светильников по 40–60 Вт каждый или один мощный инструмент.
• Степень защиты IP31: предохраняет от попадания твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды - подходит для внутреннего монтажа в помещениях с низкой влажностью.
• Материал корпуса: сталь - прочная, долговечная оболочка, устойчивая к механическим воздействиям.
• Защита от перенапряжения: да - встроенная система ограничивает импульсы, продлевая срок службы трансформатора.
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или отверстий в боковых стенках.

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25-220 У3 (220/36) не требует сложной сборки. Монтаж выполняется следующим образом:

• Фиксируйте устройство на вертикальной поверхности с помощью болтов через подготовленные отверстия в корпусе.
• Подводите входную фазу и ноль от сети 220 В к клеммам на входе - соблюдайте полярность.
• На выходе 36 В подключаются нагрузки: светильники, инструменты - используйте кабель с изоляцией, рассчитанной на 50 В.
• Не допускайте подключение нагрузки свыше 250 ВА - это вызовет перегрев и срабатывание защиты.
• Из-за отсутствия встроенных автоматов и УЗО необходимо предусмотреть внешнюю защиту на входе (например, автомат 2 А).

Безопасность и стандарты

ЯТП-0,25-220 У3 соответствует требованиям ГОСТ 12.1.012 (безопасность при использовании низкого напряжения) и ГОСТ Р 51321.1 (устройства распределения). Защита от перенапряжения повышает надёжность в условиях скачков напряжения. Напряжение 36 В считается безопасным для человека даже при прямом контакте - это основное преимущество устройства перед обычными источниками 220 В.

Преимущества

• Цельнолитой стальной корпус - устойчив к ударам, вибрациям и коррозии в сухих условиях.
• Встроенная защита от перенапряжений - снижает частоту отказов трансформатора.
• Готовый к монтажу комплект - не нуждается в самостоятельной сборке трансформатора и корпуса.
• Совместим с большинством стандартных светильников и инструментов на 36 В.
• Произведён КЭАЗ - проверенный временем производитель с широкой сетью сервиса.

Ограничения применения

• Степень защиты IP31 не подходит для улицы, душевых, ванных комнат или помещений с постоянным брызгами - возможна коррозия и пробой изоляции.
• Недоступен для монтажа внутри щита - только открытая установка.
• Не имеет встроенной защиты от токов утечки - обязательно использовать внешний автомат или УЗО на входе.
• Мощность 0,25 кВА недостаточна для нескольких мощных инструментов одновременно - не подходит для крупных станков.
• Не предусматривает возможность расширения - нет места для дополнительных модулей или автоматов.

Примеры использования

• Освещение рабочего места на металлорежущем станке - три светильника по 40 Вт подключены к выходу 36 В.
• Переносной светильник при ремонте оборудования в цеху - питание от ЯТП-0,25-220 У3 вместо удлинителя на 220 В.
• Электродрель в деревянной мастерской - снижение риска поражения при работе с влажными материалами.
• Локальное освещение в кладовой с высокой влажностью - при условии, что воздух не содержит паров кислот или солей.

Практические советы

• Выбирайте кабель для выхода 36 В с сечением не менее 1,5 мм2 - это минимизирует потери и нагрев.
• Проверьте напряжение на выходе мультиметром сразу после подключения - оно должно быть около 36 В +-5 %.
• Не закрывайте вентиляционные отверстия - трансформатор работает с естественным охлаждением.
• Для длительной работы с максимальной нагрузкой рекомендуется периодически контролировать температуру корпуса - он не должен быть горячим на ощупь.
• При замене ламп в светильниках - всегда используйте те же типы и мощности, которые были изначально - переходить на LED можно, но только если суммарная мощность остаётся ≤250 ВА.
• ЯТП-0,25-220 У3 от КЭАЗ - это готовое решение; не пытайтесь модифицировать его - это лишает гарантии и нарушает сертификацию.
