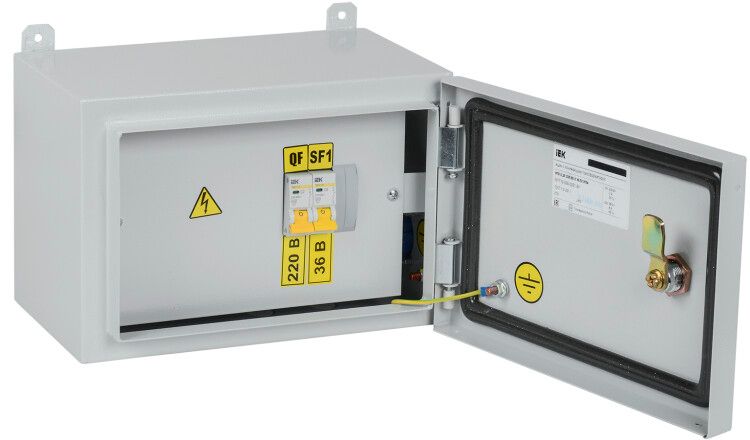

Ящик с понижающим трансформатором ЯТП 0.25 230/36В (2 авт. выкл.) УХЛ2 IP54 IEK MTT12-036-0251-54

Ящик с понижающим трансформатором ЯТП-0,25 230/36-2 УХЛ2 IP54 с двумя автоматическими выключателями - это готовое компактное решение для безопасного снижения напряжения до 36 В, предназначенное для питания переносного оборудования на объектах с повышенными требованиями к электробезопасности. Бренд IEK обеспечивает надёжную сборку и соответствие ГОСТ, а артикул mtt12-036-0251-54 позволяет точно идентифицировать модель.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 230/36-2 УХЛ2 IP54 с двумя автоматическими выключателями преобразует входное напряжение 230 В в безопасное выходное 36 В. Он используется для питания:

• переносных светильников и ремонтного освещения;
• электроинструмента (дрели, шуруповёрты, болгарки);
• временных рабочих зон на стройплощадках, в цехах, тоннелях и других местах с высокой влажностью или риском поражения током.

Подходит для установки в помещениях с умеренным климатом и на открытых площадках при условии защиты от прямого попадания воды.

Технические характеристики

• Входное напряжение: 230 В, 50 Гц - совместим с бытовой и промышленной сетью 220–230 В.
• Выходное напряжение: 36 В - соответствует нормам безопасности для ручного инструмента (по ГОСТ 12.2.007.0).
• Номинальная мощность: 0,25 кВА (250 ВА) - способен питать нагрузку до ~7 А при 36 В.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и брызг воды со всех сторон.
• Материал корпуса: сталь - прочный, устойчивый к механическим повреждениям, подходит для жестких условий эксплуатации.
• Срок службы: 25 лет - рассчитан на длительную работу при соблюдении режимов эксплуатации.
• Способ монтажа: навесной - крепится на стену или опору с помощью кронштейнов или отверстий в корпусе.

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 230/36-2 УХЛ2 IP54 с двумя автоматическими выключателями уже собран и протестирован. Внутри установлены:

• понижающий трансформатор ОСО - сердечник из холоднокатаной стали, медные обмотки;
• два автоматических выключателя ВА47 - обеспечивают защиту от перегрузок и КЗ на входе и выходе;
• розетка MAGNUM - для подключения переносных устройств (тип розетки - 36 В, 10 А, согласован с европейскими стандартами).

Для монтажа требуется:

• фиксация на вертикальной поверхности с помощью болтов через отверстия в задней стенке;
• подключение входных фазы и нуля к клеммам L/N внутри ящика (сечение провода 1,5–2,5 мм2);
• выходные кабели к розетке - рекомендуется использовать гибкий многожильный провод сечением не менее 1,5 мм2.

Не допускается вскрытие корпуса во время эксплуатации - внутренние элементы не предназначены для сервисного обслуживания пользователем.

Безопасность и стандарты

• Выходное напряжение 36 В соответствует классу III по ГОСТ 12.2.007.0 - минимальный риск поражения током.
• Степень защиты IP54 обеспечивает безопасную работу в условиях запылённости и возможного воздействия брызг воды.
• Автоматические выключатели ВА47 имеют комбинированный расцепитель - тепловой и электромагнитный, что исключает перегрев и короткие замыкания.
• Корпус выполнен из стали с антикоррозийным покрытием - устойчив к агрессивной среде в пределах категории УХЛ2 (уплотнённые, слегка влажные помещения).

Преимущества

• Готовое решение - не требует самостоятельной сборки трансформатора и защиты.
• Удобство подключения - розетка MAGNUM позволяет быстро менять оборудование без разборки.
• Двухступенчатая защита - два автомата контролируют и вход, и выход, минимизируя риски аварий.
• Долгий срок службы - благодаря качественной сборке и материалам, ящик служит десятилетиями даже при интенсивном использовании.

Ограничения применения

• Не предназначен для постоянного подключения стационарного оборудования - только для временного или переносного использования.
• Мощность 0,25 кВА недостаточна для одновременной работы нескольких мощных инструментов (например, двух болгарок).
• IP54 не гарантирует защиту от прямого потока воды или погружения - нельзя устанавливать под открытым небом без навеса.
• Не работает при температуре ниже -40 C - категория УХЛ2 допускает работу от -40 до +40 C, но при более низких температурах возможны отказы.
• Не имеет встроенного заземления - заземление необходимо организовать отдельно, если это требует оборудование.

Примеры использования

• На стройке: питание переносных светильников и шуруповёртов в сырых подвалах.
• В цеху: временное подключение сварочного аппарата малой мощности или тестового оборудования.
• В ремонте: обеспечение безопасного питания для инструментов при работе в канализационных колодцах или тоннелях.
• На предприятиях пищевой промышленности: использование в зонах с частым мытьём оборудования, где опасно применение 220 В.

Практические советы

• Перед первым включением проверьте целостность изоляции и плотность крепления кабелей - особенно после перевозки.
• Не подключайте устройства с мощностью выше 200 Вт одновременно - чтобы не перегружать трансформатор.
• При установке на улице используйте дополнительный навес или кожух - даже IP54 не спасёт от долгого воздействия дождя.
• Проверяйте температуру корпуса при работе - если он сильно нагревается (>50 C), отключите нагрузку и проверьте её соответствие 0,25 кВА.
• При замене розетки или автомата используйте оригинальные комплектующие IEK - несовместимые детали нарушают защиту IP54 и сертификацию.
