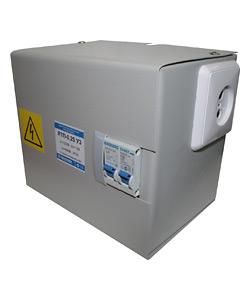

Ящик с понижающим трансформатором ЯТП-0.25 У3 380/36В 2 автомата IP31 Электротехник ET543068

Ящик с понижающим трансформатором ЯТП-0,25 У3 380/36В от бренда Электротехник - компактный распределительный щит с встроенным трансформатором для снижения напряжения с 380 В до 36 В, оснащён двумя автоматическими выключателями и защищён от доступа к токоведущим частям на уровне IP30/IP31. Подходит для питания низковольтного оборудования в промышленной среде.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 У3 380/36В предназначен для безопасного преобразования высокого напряжения (380 В) в низкое (36 В), необходимое для работы устройств, требующих повышенной электробезопасности. Применяется там, где запрещено использование 220–380 В из соображений безопасности: на станках, конвейерах, в зонах с повышенной влажностью, в местах обслуживания персоналом, а также в системах управления, сигнализации и освещения.

Технические характеристики

• Мощность трансформатора: 0,25 кВА (250 ВА)
• Входное напряжение: 380 В переменного тока
• Выходное напряжение: 36 В переменного тока
• Степень защиты корпуса: IP30 (защита от предметов >2,5 мм) / IP31 (защита от капель воды, падающих вертикально)
• Количество автоматических выключателей: 2 шт. (для защиты входа и выхода)
• Исполнение: У3 - умеренный климат, допустимый температурный режим от −25C до +40C
• Габариты и масса: не указаны - требуется проверить по чертежам или физическому образцу

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 У3 380/36В рассчитан на установку внутри помещений. Для подключения используются клеммы на входе (L1, L2, L3, N, PE) и выходе (S1, S2, PE). Автоматические выключатели уже установлены и предварительно настроены - их можно заменить при необходимости, если соблюдать аналогичную номинальную мощность и класс отключения.

Рекомендуется закреплять ящик на стене или металлическом основании с помощью болтов через крепёжные отверстия. Кабели должны иметь достаточное сечение для передачи тока: для 36 В выхода - минимум 2,5 мм2 при нагрузке до 7 А. Обязательно обеспечьте свободный доступ к клеммам для обслуживания.

Безопасность и стандарты

Ящик с понижающим трансформатором ЯТП-0,25 У3 380/36В соответствует требованиям ГОСТ Р МЭК 60204-1 (безопасность машин) и ГОСТ 14254 (степени защиты IP). Напряжение 36 В на выходе относится к категории сверхнизкого напряжения (СНН), что исключает риск поражения электрическим током при случайном контакте. Корпус выполнен из стали с покрытием, устойчивым к коррозии в условиях нормальной влажности.

Преимущества

• Уже собранная и протестированная система - не требует самостоятельной сборки трансформатора и коммутации
• Два автомата обеспечивают защиту как входной цепи, так и низковольтной нагрузки
• Защита IP30/IP31 позволяет использовать в помещениях с возможным попаданием пыли или конденсата
• Исполнение У3 гарантирует надёжную работу в типовых промышленных условиях России

Ограничения применения

• Не предназначена для наружной установки - IP30/IP31 недостаточно для защиты от дождя, снега или прямых брызг
• Максимальная мощность 0,25 кВА ограничивает применение только маломощными устройствами (например, светильники, реле, контроллеры); не подходит для двигателей или нагревателей выше 200 Вт
• Не имеет термозащиты или УЗО - при работе с чувствительной аппаратурой рекомендуется дополнительно устанавливать устройства защиты
• Не совместим с постоянным током - работает только с сетью переменного тока 50 Гц

Примеры использования

• Питание кнопочных постов управления станков
• Освещение рабочих зон на конвейере (36 В лампы)
• Подключение сенсоров, микроконтроллеров, пневматических клапанов
• Системы аварийной сигнализации в цехах с высокой плотностью персонала

Практические советы

• Перед первым включением проверьте целостность изоляции и правильность подключения заземления (PE)
• Не перегружайте выход - максимальный ток около 7 А; при длительной нагрузке более 6 А возможен перегрев трансформатора
• При использовании в пыльных помещениях регулярно проводите профилактическую очистку вентиляционных отверстий
• Если нужна большая мощность - выбирайте модели ЯТП-0,5 или ЯТП-1,0; этот ящик не масштабируется
• Артикул et543068 - единственный идентификатор для заказа запчастей или замены; сохраняйте его при ремонтах
