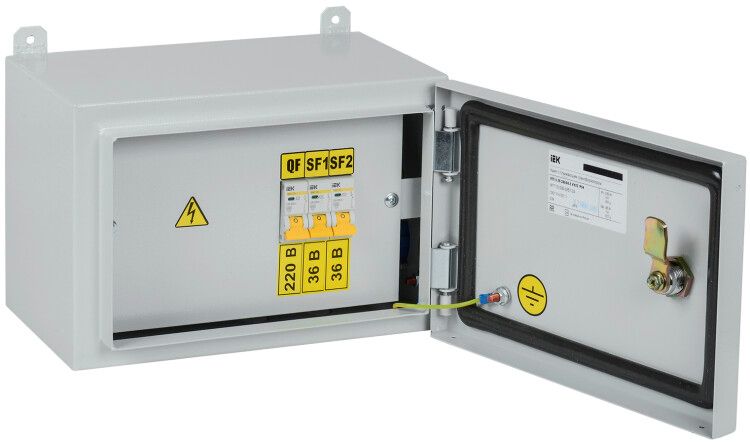

Ящик с понижающим трансформатором ЯТП 0.25 230/36В (3 авт. выкл.) УХЛ2 IP54 IEK MTT13-036-0251-54

Ящик с понижающим трансформатором ЯТП-0,25 230/36-3 УХЛ2 IP54 от IEK предназначен для безопасного снижения напряжения до 36 В и питания маломощных устройств в условиях повышенной опасности. Этот ящик сочетает в себе трансформатор, коммутационную аппаратуру и розетку в одном защищённом корпусе - удобное решение для временного и постоянного подключения инструментов на объектах.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 230/36-3 УХЛ2 IP54 преобразует входное напряжение 230 В в безопасное выходное 36 В. Он используется для питания:

• переносных светильников;
• электроинструментов (дрели, шуруповёрты, болгарки);
• ремонтного освещения на стройплощадках, в цехах, колодцах и других местах с высокой влажностью или риском поражения током.

Подходит для установки в помещениях и на улице благодаря защите IP54. Применяется там, где требуется соблюдение требований безопасности по ГОСТ 12.1.012.

Технические характеристики

• Полная мощность: 250 В·А - позволяет питать нагрузку до ~7 А при 36 В.
• Входное напряжение: 230 В, 50 Гц - совместим с бытовой и промышленной сетью.
• Выходное напряжение: 36 В - безопасный уровень для работы в сырых и труднодоступных зонах.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех сторон.
• Материал корпуса: сталь - прочный, долговечный, устойчивый к механическим воздействиям.
• Способ монтажа: навесной - крепится на стену или опору с помощью кронштейнов или отверстий в боковых стенках.
• Срок службы: 25 лет - при условии соблюдения режимов эксплуатации и отсутствия перегрузок.

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 230/36-3 УХЛ2 IP54 имеет готовую внутреннюю компоновку: трансформатор ОСО, автоматический выключатель ВА47 и розетку MAGNUM. Подключение внешних проводов выполняется через кабельные вводы - они уже предусмотрены в корпусе. Для монтажа используйте болты M6 или аналогичные, фиксирующие ящик к вертикальной поверхности. Обязательно заземлите корпус по схеме TN-S или TT. Кабель на входе - медный, сечением не менее 2,5 мм2; на выходе - не менее 1,5 мм2. Не допускается вскрытие корпуса во время работы - все обслуживание проводят после отключения питания.

Безопасность и стандарты

Ящик соответствует требованиям ГОСТ 12.1.012 (безопасность при использовании низкого напряжения) и ГОСТ Р МЭК 61558-2-6 (для понижающих трансформаторов). Выходное напряжение 36 В относится к классу SELV (защитное сверхнизкое напряжение), что исключает риск смертельного поражения током даже при контакте с оголёнными проводниками. Автоматический выключатель ВА47 обеспечивает защиту от перегрузок и коротких замыканий. Сертифицирован для эксплуатации в климатическом исполнении УХЛ2 - работает при температуре от -40C до +40C и относительной влажности до 95% при 25C.

Преимущества

• Цельный металлический корпус повышает надёжность и защищает от внешнего воздействия.
• Уже собран и протестирован - не требует самостоятельной сборки трансформатора и коммутации.
• Встроенный автомат и розетка позволяют сразу подключить оборудование без дополнительных элементов.
• Защита IP54 делает его пригодным для использования вне помещений и в сырых зонах.
• Долгий срок службы (25 лет) снижает затраты на замену оборудования.

Ограничения применения

• Не предназначена для длительной работы на пределе мощности - максимальная нагрузка 250 В·А, превышение вызывает перегрев и срабатывание автомата.
• Не подходит для питания мощных устройств (например, сварочных аппаратов, насосов выше 1 кВт).
• Не является взрывозащищённым - нельзя использовать в зонах с горючими газами или пылью (взрывоопасные среды).
• Запрещено открывать корпус при включенном питании - внутри находятся токоведущие части под напряжением 230 В.
• Не рекомендуется для постоянного подключения нескольких мощных инструментов одновременно - возможна перегрузка.

Примеры использования

• На стройке: питание переносного светильника и ударной дрели в подвале с высокой влажностью.
• В цеху: временное подключение тестового оборудования к сети 230 В через безопасное 36 В.
• В аварийных службах: мобильный источник питания для фонарей и радиостанций при отключении основного освещения.
• На ремонте трубопроводов: использование электроинструмента в канализационных колодцах.

Практические советы

• Перед первым включением проверьте целостность изоляции и плотность крепления кабелей - особенно если ящик хранился в холодном месте.
• Выбирайте кабель с двойной изоляцией для выхода 36 В - он будет более устойчив к механическим повреждениям.
• Не используйте удлинители с низким сечением жил - потеря напряжения может снизить эффективность инструмента.
• Проверяйте температуру корпуса при работе - если он слишком горячий (>50C), отключите нагрузку и найдите причину перегрузки.
• Для многократного использования в полевых условиях выбирайте модели с запасом мощности - лучше взять ЯТП-0,4 вместо ЯТП-0,25, если есть возможность.
• Артикул mtt13-036-0251-54 - это точный идентификатор для заказа запасных частей или замены. Сохраняйте его при закупке.
