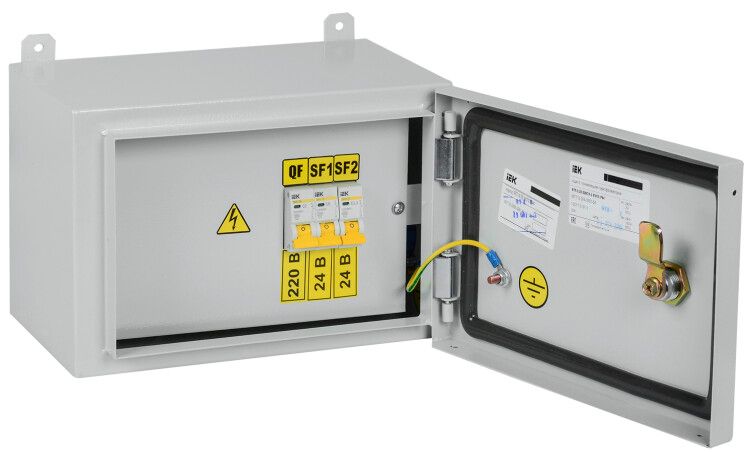

Ящик с понижающим трансформатором ЯТП 0.25 230/24В (3 авт. выкл.) УХЛ2 IP54 IEK MTT13-024-0251-54

Ящик с понижающим трансформатором 0,25 230/24В (3 автоматический выключатель) УХЛ2 IP54 от IEK предназначен для безопасного снижения напряжения до 24 В и обеспечения питания маломощных устройств на объектах с повышенными требованиями к защите. Артикул mtt13-024-0251-54 сочетает в себе трансформатор, автоматы и розетку в одном герметичном корпусе.

Назначение и область применения

Ящик с понижающим трансформатором 0,25 230/24В (3 автоматический выключатель) УХЛ2 IP54 преобразует входное напряжение 230 В в безопасное выходное 24 В. Он используется для питания переносных светильников, электроинструмента, временных осветительных установок и других устройств, требующих низкого напряжения. Применяется на строительных площадках, в цехах, на ремонте оборудования, в условиях повышенной влажности или запыленности.

Технические характеристики

• Входное напряжение: 230 В, 50 Гц
• Выходное напряжение: 24 В
• Номинальная мощность: 2,5 кВА (до 104 А при 24 В)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь, окрашенная для устойчивости к коррозии
• Тип изоляции: класс A - термостойкая изоляция проводов и обмоток трансформатора
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Способ монтажа: навесной - крепится на стену или опорную поверхность
• Количество автоматических выключателей: 3 шт. (тип ВА47)
• Условия эксплуатации: УХЛ2 - работает при температуре от −40C до +40C, в средней зоне с умеренной влажностью

Совместимость и монтаж

Ящик с понищающим трансформатором 0,25 230/24В (3 автоматический выключатель) УХЛ2 IP54 совместим с любыми бытовыми и профессиональными устройствами на 24 В, работающими через розетку или клеммы. Монтаж выполняется на вертикальной поверхности с помощью болтов или кронштейнов. Кабели вводятся через резиновые вводы - не требуется дополнительная герметизация. Подключение входа - фаза и ноль 230 В; выход - два провода 24 В к розетке и автоматам. Автоматические выключатели ВА47 защищают каждую цепь от перегрузки и короткого замыкания.

Безопасность и стандарты

Оборудование соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254. Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск поражения током даже при повреждении внешней изоляции. Наличие трёх автоматов позволяет отделить нагрузки друг от друга - при аварии одной цепи остальные остаются работоспособными. Трансформатор имеет двойную изоляцию и не требует заземления корпуса, однако рекомендуется подключать заземление для усиления безопасности.

Преимущества

• Цельнолитой стальной корпус обеспечивает механическую прочность и долговечность
• IP54 позволяет использовать ящик в сырых, пыльных и открытых помещениях
• Три автомата обеспечивают гибкое распределение нагрузки и удобство обслуживания
• Заводская сборка - все компоненты уже смонтированы и протестированы
• Срок службы 25 лет снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначена для постоянного подключения мощных потребителей свыше 2,5 кВА - возможен перегрев и отказ трансформатора
• Не следует использовать в местах с постоянным погружением в воду - IP54 не гарантирует защиту от длительного контакта с жидкостью
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Температура ниже −40C или выше +40C может снизить срок службы изоляции

Примеры использования

• Подключение переносных светильников на стройплощадке
• Питание шуруповёртов, болгарок и дрелей в цехах с высокой влажностью
• Освещение тоннелей, коллекторов, подвалов
• Временные рабочие места на предприятиях с жёсткими требованиями к электробезопасности

Практические советы

• Перед монтажом проверьте соответствие сечения вводного кабеля - для 2,5 кВА при 230 В нужен минимум 2,5 мм2 медного провода
• Не закрывайте вентиляционные щели - трансформатор нагревается при работе, необходим естественный теплоотвод
• При использовании в холодных условиях допускается предварительный прогрев перед первым включением
• Проверяйте состояние автоматов и розетки раз в 6 месяцев - особенно после воздействия влаги или пыли
• Посадочные размеры корпуса - учтите свободное пространство вокруг при установке, чтобы обеспечить доступ к клеммам
