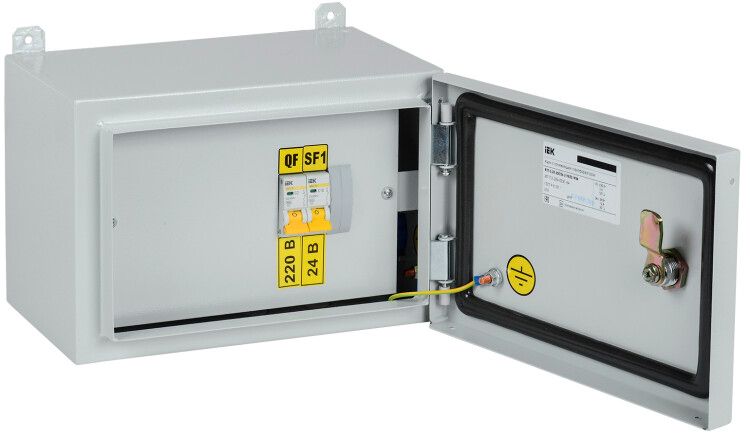

Ящик с понижающим трансформатором ЯТП 0.25 230/24В (2 авт. выкл.) УХЛ2 IP54 IEK MTT12-024-0251-54

Ящик с понижающим трансформатором 0,25 230/24В (2 автоматических выключателя) УХЛ2 IP54 от IEK предназначен для безопасного снижения напряжения до 24 В для питания переносного оборудования. Этот ящик с трансформатором сочетает надёжную защиту IP54, два автоматических выключателя и готовую комплектацию - всё в одном устройстве, рассчитанном на длительную эксплуатацию.

Назначение и область применения

Ящик с понижающим трансформатором 0,25 230/24В (2 автоматических выключателя) УХЛ2 IP54 преобразует напряжение сети 230 В в безопасное 24 В. Он используется там, где требуется питание маломощных устройств с повышенными требованиями к безопасности:

• Переносные светильники и ремонтное освещение;
• Электроинструменты (дрели, шуруповёрты, болгарки);
• Устройства контроля и управления на производстве;
• Оборудование в условиях повышенной влажности или запылённости.

Подходит для установки на объектах строительства, ремонта, производства, в цехах и на открытых площадках.

Технические характеристики

• Входное напряжение: 230 В, 50 Гц - совместим с бытовой и промышленной сетью.
• Выходное напряжение: 24 В - безопасный уровень для работы в сложных условиях.
• Номинальная мощность: 2,5 кВА - позволяет питать одновременно несколько устройств суммарной нагрузкой до 104 А при 24 В.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех сторон.
• Материал корпуса: сталь - прочный, устойчивый к механическим повреждениям, подходит для жестких условий.
• Способ монтажа: навесной - крепится на стену или опору с помощью кронштейнов.
• Срок службы: 25 лет - при соблюдении режимов эксплуатации и температурного режима УХЛ2.
• Температурный класс: УХЛ2 - работает при температурах от −25C до +40C, допустима повышенная влажность.

Совместимость и монтаж

Ящик с понижающим трансформатором 0,25 230/24В (2 автоматических выключателя) УХЛ2 IP54 поставляется уже собранной системой:

• Внутренний трансформатор типа ОСО - предварительно подключен к входу и выходу.
• Два автоматических выключателя ВА47 - обеспечивают защиту от перегрузки и КЗ на входе и выходе.
• Панельная розетка MAGNUM - для подключения переносных устройств через стандартный штекер.

Для монтажа потребуется:

• Крепление на вертикальную поверхность (стена, щитовая рама) с использованием болтов или кронштейнов;
• Подвод силового кабеля 230 В сечением не менее 2,5 мм2 (для нагрузки до 2,5 кВА);
• Кабель 24 В для подключения нагрузки - рекомендуется сечение 1,5–2,5 мм2 в зависимости от расстояния и мощности приёмника.

Не требует дополнительной сборки. После подключения проверьте фиксацию зажимов и отсутствие люфтов в клеммах.

Безопасность и стандарты

Ящик с понижающим трансформатором 0,25 230/24В (2 автоматических выключателя) УХЛ2 IP54 соответствует требованиям ГОСТ Р МЭК 61558-2-6 и ГОСТ Р 50030.2. Выполнен в соответствии с нормами безопасности для низковольтных трансформаторов. Автоматические выключатели ВА47 обеспечивают комбинированную защиту - тепловую и электромагнитную. Корпус выполнен из стали с антикоррозийным покрытием, что обеспечивает долговечность в агрессивной среде.

Преимущества

• Готовая к применению система - не нужна самостоятельная сборка трансформатора и автоматов.
• Защита IP54 позволяет использовать в помещениях с высокой влажностью, на улице или в цехах с пылью.
• Два автомата - один на вход, второй на выход - минимизируют риск аварии даже при отказе одного устройства.
• Стальной корпус выдерживает удары, вибрацию и механические воздействия.
• Срок службы 25 лет - экономически выгодно при постоянной эксплуатации.

Ограничения применения

• Не предназначен для постоянного подключения мощных стационарных машин (более 2,5 кВА).
• Не следует использовать в местах с постоянным погружением в воду - IP54 не гарантирует герметичность при затоплении.
• Не рекомендуется для установки внутри взрывоопасных зон (взрывозащита не предусмотрена).
• Температурный диапазон УХЛ2 исключает работу ниже −25C - при более низких температурах возможны проблемы с материалами и смазкой.
• Не подходит для питания устройств с импульсной нагрузкой выше 10 % от номинала - может вызвать перегрев трансформатора.

Примеры использования

• На стройплощадке - питание переносных светильников и шуруповёртов через розетку MAGNUM.
• В мастерской - обеспечение безопасного напряжения для сварочных клещей и тестеров.
• На заводе - питание датчиков и кнопок управления в зоне с брызгами масла и влаги.
• В сельском хозяйстве - временная подстанция для инструментов во время ремонта техники на открытом воздухе.

Практические советы

• Выбирайте место монтажа так, чтобы розетка была доступна, но не находилась прямо под источником воды (например, под трубой).
• Проверяйте плотность закручивания клемм после первого включения - металл может немного деформироваться при нагреве.
• Если используете длинные кабели на выходе 24 В - увеличьте сечение провода, чтобы избежать потерь напряжения.
• Не подключайте к этому ящику оборудование с высоким пусковым током (например, некоторые насосы) - он может сработать автоматический выключатель.
• При замене автомата - используйте только оригинальные ВА47 того же номинала; другие типы могут не обеспечить нужную защиту.
• При хранении в холоде - перед первым включением дайте устройству прогреться до комнатной температуры.
