Ящик силовой на 1 направление с предохранителями ЯРВ-37-400А-IP54-М-УХЛ1 | 349642 КЭАЗ

Ящик силовой на 1 направление с предохранителями ЯРВ-37-400А IP54 УХЛ1 КЭАЗ - готовое распределительное устройство для коммутации и защиты электрических цепей переменного тока до 660 В. Предназначен для стационарной установки в помещениях и на открытых площадках, обеспечивает безопасную эксплуатацию за счет механической блокировки двери и степени защиты IP54. Артикул 349642 соответствует модели с номинальным током 400 А и трехполюсным выключателем-разъединителем.

Назначение и область применения

Ящик силовой ЯРВ-37-400А IP54 УХЛ1 КЭАЗ используется для управления и защиты электроприёмников мощностью до 400 А. Подходит для подключения оборудования на производстве: станков, насосов, конвейеров, систем вентиляции. Применяется там, где требуется надежная защита от перегрузок и коротких замыканий с возможностью ручного отключения. Благодаря классу исполнения УХЛ1, ящик можно устанавливать на открытом воздухе, в условиях повышенной влажности, температурных колебаний и запыленности.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока
• Номинальный рабочий ток: 400 А
• Число полюсов: 3
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Тип устройства: ящик с выключателем-разъединителем и предохранителями
• Тип предохранителей: NH2 (два места для вставок)
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 400×230×650 мм
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Выключатель-разъединитель серии ВР32 установлен внутри корпуса и совместим с предохранителями ПН2. Для монтажа необходима прочная вертикальная поверхность - стеновая или опорная конструкция. Корпус имеет крепежные отверстия для фиксации болтами M8. Перед установкой проверьте соответствие посадочных размеров и наличие свободного доступа к двери для обслуживания. Съемная ручка ВР32 поставляется в комплекте - её необходимо установить перед первым включением.

Безопасность и стандарты

Ящик силовой ЯРВ-37-400А IP54 УХЛ1 КЭАЗ соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60947-3. Конструкция предусматривает автоматическую блокировку двери: она открывается только при полностью отключенном положении выключателя-разъединителя. Это исключает случайное прикосновение к токоведущим частям во время работы. Степень защиты IP54 позволяет использовать устройство в средах с высокой запыленностью и воздействием атмосферных осадков.

Преимущества

• Готовый комплект - не требует сборки, снижает сроки ввода объекта в эксплуатацию
• Защита от внешних факторов благодаря IP54 и категории УХЛ1 - работает даже на улице
• Возможно использование без предохранителей - клиент сам выбирает вставки нужного номинала

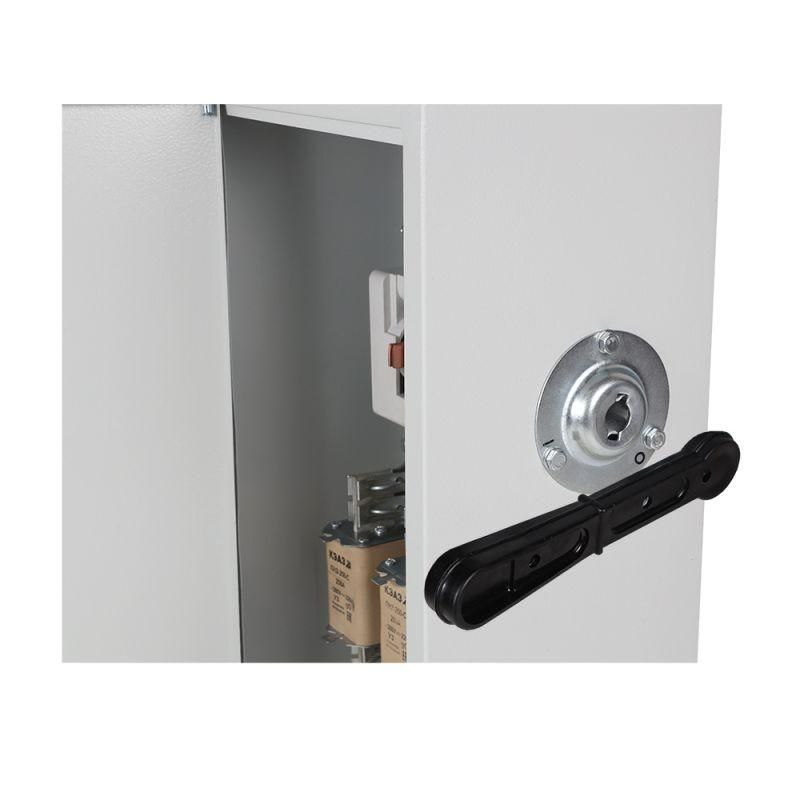

• Механическая блокировка двери повышает безопасность при обслуживании
• Стальной корпус обеспечивает долговечность и жесткую конструкцию

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на постоянное погружение в воду - IP54 не гарантирует герметичность при затоплении
• Максимальный ток - 400 А; для больших нагрузок требуется другой тип ящика
• Поддерживается только один источник питания - нельзя использовать как двуканальное питание без модификации

Примеры использования

• Главный ввод на производственный участок с несколькими станками
• Распределительный щит на открытой площадке для насосной станции
• Щит аварийного отключения для системы вентиляции в цеху
• Контактный пункт для временного подключения генератора или мобильной установки

Практические советы

• Перед установкой проверьте, что выбранные предохранители соответствуют нагрузке и имеют сертификат соответствия ПН2
• Используйте только оригинальные вставки NH2 - несовместимые элементы нарушают работу защиты
• Обеспечьте доступ к двери минимум 60 см - для удобства обслуживания и замены предохранителей
• При монтаже на улице рекомендуется установить навес или защитный козырек сверху для продления срока службы покраски
• Не используйте ящик в качестве основного выключателя для частых операций - он не предназначен для частого включения/отключения под нагрузкой
