Ящик силовой на 1 направление ЯРП11М-371-400А-IP54-М-УХЛ1 | 349650 КЭАЗ

Ящик силовой на 1 направление ЯРП11М-371-400А IP54 УХЛ1 КЭАЗ с выключателем-разъединителем нагрузки и предохранителями (nh2) - готовое распределительное устройство для коммутации и защиты электрических цепей до 400 А. Применяется в промышленных объектах, на открытых площадках и в условиях повышенной влажности. Бренд КЭАЗ обеспечивает соответствие ГОСТ и долговечность конструкции.

Назначение и область применения

Ящик силовой на 1 направление ЯРП11М-371-400А IP54 УХЛ1 КЭАЗ предназначен для ручного включения/отключения электропитания и защиты цепей от перегрузок и коротких замыканий. Подходит для управления мощными приемниками: насосами, вентиляторами, конвейерами, сварочным оборудованием. Используется в качестве главного вводного устройства или распределительного щита на участках с высокой запыленностью и влажностью. Категория размещения УХЛ1 позволяет устанавливать ящик на открытом воздухе, в неотапливаемых помещениях и в холодном климате.

Технические характеристики

• Номинальный рабочий ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Напряжение сети: до 660 В переменного тока
• Количество полюсов: 3
• Типоразмер плавких предохранителей: NH2 (два шт.)
• Степень защиты: IP54 - защищен от пыли и брызг воды с любого направления
• Материал корпуса: сталь с порошковым покрытием цвета RAL7035
• Габариты: 400×230×650 мм
• Способ монтажа: стационарный, на стену или опорную поверхность
• Оснащение: выключатель-разъединитель ВР32 + два предохранителя NH2

Совместимость и монтаж

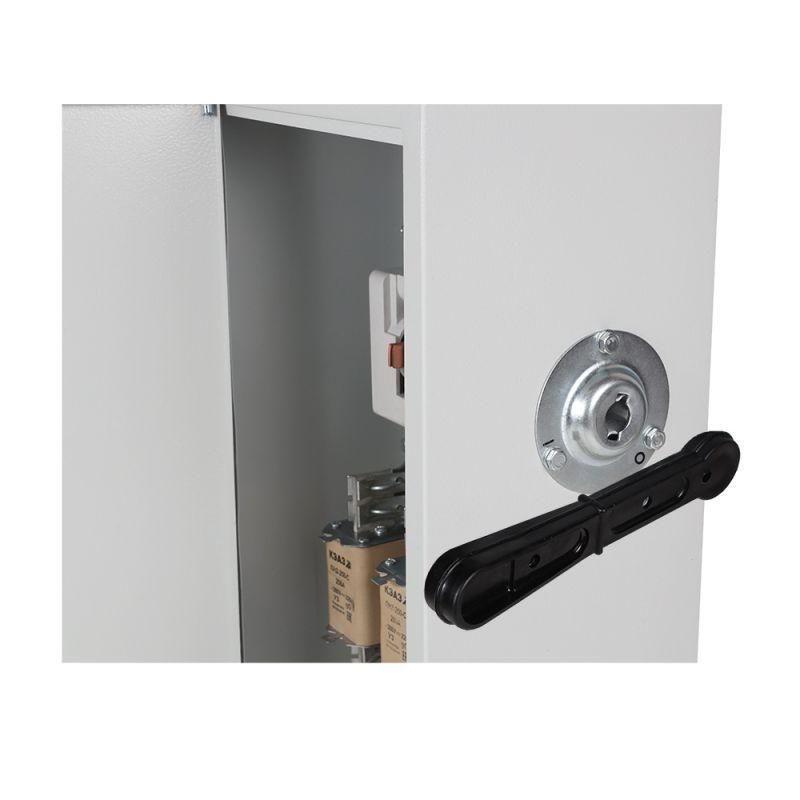

Ящик силовой на 1 направление ЯРП11М-371-400А IP54 УХЛ1 КЭАЗ поставляется полностью собранным. Монтаж выполняется на вертикальную поверхность с помощью болтов через крепежные отверстия в основании корпуса. Для подключения кабелей предусмотрены входные и выходные гильзы. Предварительно необходимо проверить посадочные размеры кабельных вводов - они соответствуют стандартным диаметрам для проводов до 70 мм2. Съемная ручка выключателя-разъединителя ВР32 входит в комплект - её можно использовать для удаленного отключения. Включение рубильника автоматически блокирует дверцу, что исключает случайное открывание под напряжением.

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.3. Блокировка двери при включенном положении рубильника соответствует нормам безопасности для оборудования класса I. Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим безопасную работу в агрессивных средах. Все внутренние элементы сертифицированы и прошли испытания на механическую прочность и тепловую стойкость.

Преимущества

• Готовый к монтажу состав - снижает время ввода объекта в эксплуатацию
• Защита IP54 позволяет использовать ящик на улице, в цехах с мытьём оборудования и в сырых зонах
• Использование предохранителей NH2 обеспечивает быстрое и точное срабатывание при аварии
• Блокировка двери при включённом рубильнике повышает безопасность персонала
• Возможно использование без вставленных плавких вставок - клиент сам выбирает номинал

Ограничения применения

• Не предназначена для частого оперативного включения/выключения - рубильник ВР32 рассчитан на редкие коммутации
• Не подходит для систем с автоматическим управлением - требуется ручное воздействие
• Запрещено применять в местах с постоянным погружением в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендовано использовать в средах с агрессивными химикатами (например, кислоты, щелочи) - даже с покрытием RAL7035
• Максимальный ток - 400 А; для больших нагрузок требуется другой тип ящика

Примеры использования

• Главный ввод на производственный участок с тремя двигателями суммарной мощностью до 250 кВт
• Распределительный пункт на открытом складе с конвейерной линией
• Щитовая на строительной площадке для питания временных осветительных и сварочных установок
• Подстанция в холодном регионе с температурой до -45 C благодаря категории УХЛ1

Практические советы

• Перед монтажом проверьте, чтобы плавкие вставки NH2 были установлены согласно расчетному току защиты - в комплекте они уже есть, но можно заменить на другие номиналы
• При использовании на улице убедитесь, что дождевые капли не попадают прямо на дверцу - лучше установить небольшой козырек
• Не используйте ящик без закрытой двери - потеря степени защиты IP54 делает оборудование опасным
• При обслуживании всегда отключайте рубильник и снимите съемную ручку - это гарантирует, что никто не включит питание случайно
• Для замены предохранителей отключите питание, откройте дверь и используйте специальный изолирующий инструмент - работать с оголенными контактами нельзя
