Ящик силовой на 2 направления ЯРП11М-751-250А-IP32-М-УХЛ3 | 349658 КЭАЗ

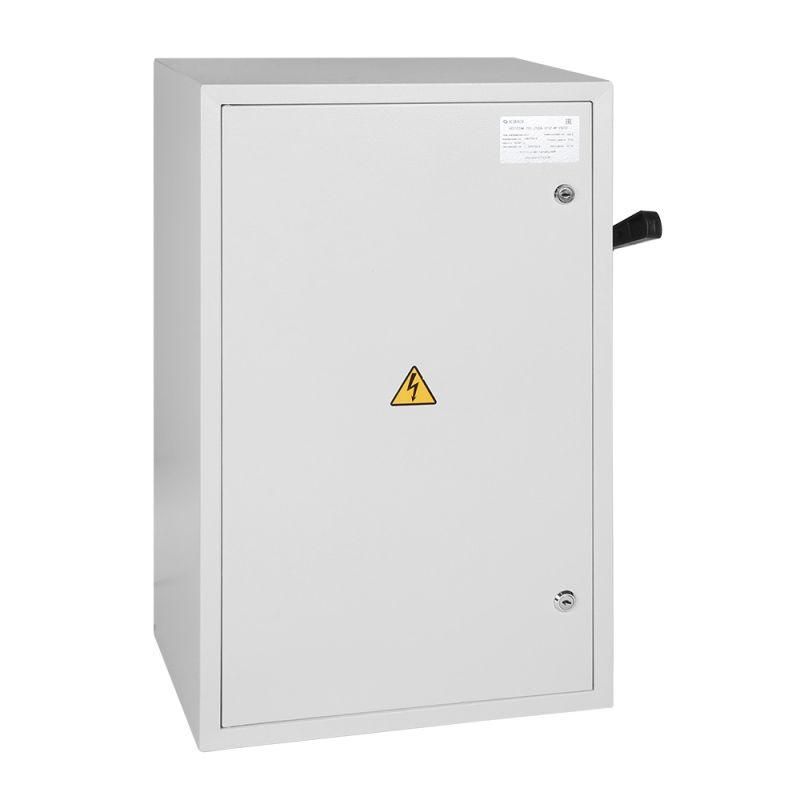

Ящик силовой на 2 направления ЯРП11М-751-250А IP32 УХЛ3 с предохранителями (nh2) - готовое распределительное устройство для коммутации и защиты электропитания от двух источников. Произведён КЭАЗ, артикул 349658. Подходит для стационарной установки в помещениях с умеренным климатом.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-751-250А IP32 УХЛ3 с предохранителями (nh2) предназначен для переключения и защиты электропитания потребителей от двух независимых источников. Используется в системах, где требуется бесперебойное питание: промышленные цеха, насосные станции, системы вентиляции, конвейеры, автономные участки сетей 660 В. Предназначен для внутренней установки в закрытых помещениях с контролируемой средой.

Технические характеристики

• Номинальное напряжение: 660 В (рабочее и изоляционное)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип предохранителей: NH2 (встроены в комплекте)
• Габариты: 400×240×650 мм
• Степень защиты: IP32 - защита от твёрдых предметов >2,5 мм и капель воды, падающих вертикально
• Категория размещения: УХЛ3 - для работы в условиях умеренного климата, в закрытых помещениях с возможностью повышенной влажности
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Способ монтажа: стационарный, на стену или опорную поверхность

Совместимость и монтаж

Ящик силовой на 2 направления ЯРП11М-751-250А IP32 УХЛ3 с предохранителями (nh2) оснащён выключателями-разъединителями ВР32, совместимыми с предохранителями NH2. Монтаж выполняется на вертикальную поверхность с помощью крепёжных отверстий в боковых стенках. Для подключения используются клеммы внутри корпуса - провода заходят сверху или сбоку. Съемная ручка ВР32 поставляется в комплекте - её необходимо установить перед первым включением. Блокировка двери активируется автоматически: дверь открывается только при полностью отключенном рубильнике. Это исключает случайное доступ к токоведущим частям во время работы.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Автоматическая блокировка двери обеспечивает соответствие нормам ГОСТ Р 51321.1 и IEC 61439. Применение предохранителей NH2 гарантирует быстрое отключение при перегрузке или коротком замыкании. Корпус выполнен из стали с антикоррозийным покрытием - повышает долговечность в условиях повышенной влажности.

Преимущества

• Готовый комплект - не требует сборки: все элементы уже установлены и протестированы, что снижает время ввода в эксплуатацию
• Два направления питания - позволяет переключать нагрузку между основным и резервным источником без простоев
• Фиксация двери при включении - исключает риск травм при работе под напряжением
• Использование стандарта NH2 - широкий выбор заменяемых вставок, легко найти аналоги
• Порошковая окраска - устойчивость к механическому воздействию и химическим агрессивным средам

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP32 не защищает от дождя, снега или прямого попадания воды
• Категория УХЛ3 запрещает использование в условиях экстремальных температур ниже -40 C или высокой солнечной радиации
• Предохранители NH2 в комплекте - нельзя использовать для токов выше 250 А; при необходимости замены - выбирать вставки того же класса и номинала
• Запрещено вскрывать корпус при включённом рубильнике - даже при отключении внешнего питания, система может сохранять энергию в ёмкостях

Примеры использования

• Цех с двумя входными кабелями: один от главной подстанции, второй - от дизель-генератора
• Система водоснабжения: резервирование насосов при отключении основного питания
• Автоматизированные линии производства: обеспечение непрерывной работы при переходе на резервный источник
• Объекты ЖКХ: питание лифтов, систем пожарной сигнализации, вентиляции

Практические советы

• Перед монтажом проверьте посадочные размеры: габариты 400×240×650 мм должны свободно помещаться в нишу или на кронштейне
• При замене предохранителей используйте только вставки NH2 с таким же номиналом - 250 А. Перегрузка вызывает отказ защиты
• Не применяйте ящик в местах с постоянным контактом с маслом, кислотами или растворителями - хотя покрытие устойчиво, длительный контакт может повредить лакокрасочное покрытие
• Проверяйте состояние блокировки двери ежемесячно - при заедании механизма может возникнуть опасность при обслуживании
• Если нужен ящик без предохранителей - можно заказать модификацию без вставок, чтобы установить собственные по расчетному току
