Ящик силовой на 2 направления ЯРП11М-771-400А-IP54-М-УХЛ1 | 349661 КЭАЗ

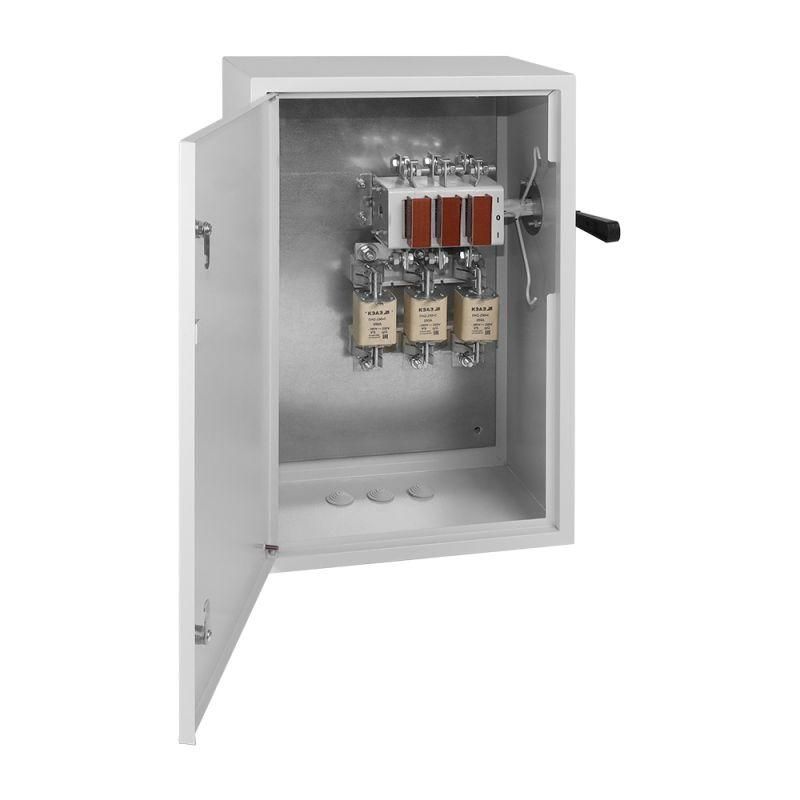

Ящик силовой на 2 направления ЯРП11М-771-400А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ - готовое распределительное устройство для коммутации и защиты электропитания от двух источников. Применяется в промышленных системах с напряжением до 660 В, особенно там, где требуется надежное переключение между сетями. Бренд КЭАЗ обеспечивает соответствие ГОСТ и долговечность в сложных условиях.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-771-400А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ предназначен для приема и распределения электроэнергии от двух независимых источников питания. Он позволяет безопасно переключать нагрузку между источниками, защищать цепь от перегрузок и коротких замыканий, а также выполнять ручную коммутацию. Подходит для установки на производствах, в насосных станциях, на транспорте, в зданиях с резервным питанием. Может использоваться как внутри помещений, так и на улице благодаря классу защиты IP54 и категории размещения УХЛ1.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный рабочий ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Тип коммутационного аппарата: выключатель-разъединитель нагрузки ВР32
• Тип предохранителей: NH2 (2 единицы)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 400×240×750 мм
• Способ монтажа: стационарный, навесной
• Категория размещения: УХЛ1 (для умеренного и холодного климатических районов)

Совместимость и монтаж

Ящик силовой на 2 направления ЯРП11М-771-400А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ поставляется полностью собранным. Монтаж выполняется на стену или опорную раму с помощью крепежных отверстий в боковых стенках корпуса. Для подключения используются клеммы на входе и выходе, расположенные снизу и сверху. Предварительно проверьте сечение кабелей - они должны соответствовать току 400 А. Съемная ручка выключателя-разъединителя ВР32 входит в комплект - её необходимо установить перед первым включением. Перед работой убедитесь, что все провода отключены и заряженные элементы разряжены.

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.3. Выключатель-разъединитель ВР32 имеет механическую блокировку: дверь шкафа открывается только при полностью отключенном положении рубильника. Это исключает случайное доступ к токоведущим частям во время работы. Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим долговечность даже в условиях повышенной влажности. Все внутренние компоненты сертифицированы и прошли испытания на термическую и электродинамическую стойкость.

Преимущества

• Готовый к монтажу состав - снижает время ввода объекта в эксплуатацию, не требует сборки на месте.
• Поддержка двух направлений питания - позволяет организовать бесперебойное питание с возможностью ручного переключения между основной и резервной сетью.
• Защита IP54 и категория УХЛ1 - допускают использование на открытых площадках, в сырых помещениях, на улице при температуре от −40C до +40C.
• Использование предохранителей NH2 - стандартизованные, легко заменяемые, совместимы с большинством промышленных щитов.
• Возможность заказа без вставок - клиент сам выбирает номиналы предохранителей под конкретную нагрузку.

Ограничения применения

• Не предназначена для автоматического переключения между источниками - требуется ручное управление через ручку ВР32.
• Не подходит для сред с постоянным погружением в воду или высоким уровнем агрессивных паров - IP54 не гарантирует герметичность при длительном контакте с жидкостью.
• Максимальный ток 400 А - нельзя использовать для нагрузок выше этого значения без изменения оборудования.
• Не рекомендуется для установки в местах с частыми вибрациями без дополнительной фиксации - корпус металлический, но не усилен для экстремальных условий.

Примеры использования

• Промышленный цех с двумя вводами: основной от ТП и резервный от дизель-генератора.
• Водоканал: насосная станция, где важно сохранить работу при аварии в сети.
• Жилой комплекс: резервное питание лифтов или систем безопасности от отдельного генератора.
• Объекты ЖКХ: тепловые пункты, где переключение между сетями происходит при плановых отключениях.

Практические советы

• Перед установкой проверьте, чтобы посадочные места под предохранители NH2 были свободны - если планируете менять вставки, выбирайте вариант без них на этапе заказа.
• При монтаже используйте кабели с сечением не менее 120–150 мм2 для медных жил, чтобы избежать нагрева при 400 А.
• Не закрывайте дверь, пока выключатель-разъединитель не будет полностью отключен - блокировка работает механически, игнорирование правила повредит механизм.
• Проверяйте состояние предохранителей каждые 6 месяцев - особенно после аварийных отключений. Заменяйте только на аналогичные типоразмеры NH2.
• При хранении в неотапливаемом помещении - убедитесь, что корпус не запылился и не намок. Порошковое покрытие устойчиво, но грязь под крышкой может вызвать коррозию.
