Ящик силовой на 1 направление ЯРП11М-371-400А-IP32-М-УХЛ3 | 349649 КЭАЗ

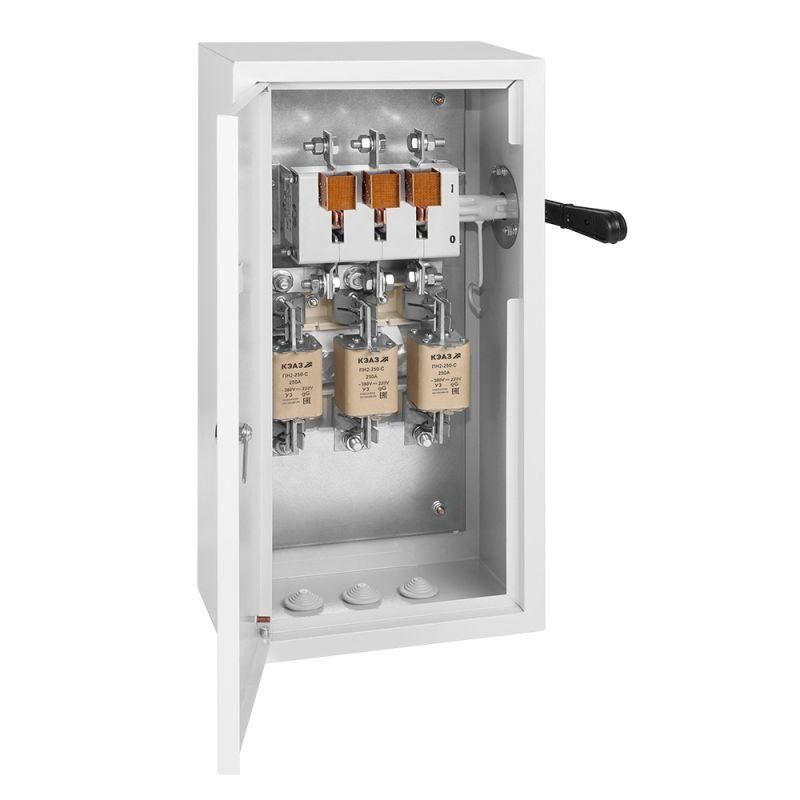

Ящик силовой на 1 направление ЯРП11М-371-400А IP32 М УХЛ3 КЭАЗ с выключателем-разъединителем нагрузки и предохранителями (nh2) - готовое распределительное устройство для коммутации и защиты электрических цепей переменного тока до 660 В. Применяется в промышленных объектах, где требуется надежное отключение и замена предохранителей без доступа к токоведущим частям. Артикул 349649 соответствует сертифицированному решению от КЭАЗ.

Назначение и область применения

Ящик силовой на 1 направление ЯРП11М-371-400А IP32 М УХЛ3 КЭАЗ предназначен для ручного отключения и защиты электроприёмников от перегрузок и коротких замыканий. Подходит для установки в помещениях и под навесом - например, на производстве, в цехах, на насосных станциях, у входа в здание или рядом с оборудованием. Используется как вводной или групповой щит для трёхфазных сетей с током до 400 А. Предохранители NH2 позволяют легко менять вставки при аварии без демонтажа всего устройства.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 660 В
• Число полюсов: 3
• Тип предохранителей: NH2 (два места для вставок)
• Степень защиты: IP32 - защищён от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 400×230×650 мм
• Способ монтажа: стационарный, на стену или опорную поверхность
• Категория размещения: УХЛ3 - рассчитан на работу в условиях умеренного климата с возможностью повышенной влажности и температурным колебаниями

Совместимость и монтаж

Ящик силовой на 1 направление ЯРП11М-371-400А IP32 М УХЛ3 КЭАЗ имеет фиксированные крепёжные отверстия на задней стенке - достаточно просверлить отверстия в стене и закрепить болтами M8–M10. Корпус не требует специальных оснований. Выключатель-разъединитель ВР32 совместим с предохранителями NH2 - вставка должна точно соответствовать типоразмеру. Съемная ручка поставляется в комплекте; её можно использовать только после отключения аппарата. Для подключения проводов предусмотрены клеммы под гибкий многожильный провод сечением до 120 мм2.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.3. Блокировка двери обеспечивает безопасность при обслуживании: дверь нельзя открыть, пока выключатель-разъединитель находится во включенном положении. Это исключает случайный контакт с токоведущими частями. Все элементы проходят испытания на механическую прочность и термическую стойкость. Сертификаты КЭАЗ подтверждают соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Готовый к монтажу состав - не требует сборки внутри, экономит время на ввод в эксплуатацию
• Интегрированная блокировка двери повышает безопасность персонала
• Закрытый корпус IP32 снижает риск попадания пыли и влаги внутрь
• Возможно использование без предохранителей - вставки можно заменить на собственные, нужного номинала
• Стальной корпус устойчив к механическим воздействиям и долговечен

Ограничения применения

• Не предназначен для открытого монтажа под дождём - IP32 не защищает от брызг под углом
• Не рекомендован для помещений с высокой запылённостью (например, каменноугольные шахты) - уровень защиты недостаточен
• Не поддерживает автоматическое управление - только ручное включение/выключение
• Не используется в системах с постоянными вибрациями выше допустимого уровня - требуется жесткая фиксация
• Температурный режим ограничен классом УХЛ3 - не применяется в экстремально холодных регионах (например, Крайний Север)

Примеры использования

• Вводной ящик для группы станков на заводе
• Щит управления питанием конвейера в пищевой промышленности
• Распределительный пункт на территории складского комплекса
• Подключение насосной станции в зоне с повышенной влажностью
• Автономный источник питания для освещения в производственном корпусе

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует номинальному току 400 А - используйте медные провода минимум 120 мм2
• При замене предохранителей NH2 всегда отключайте выключатель-разъединитель и используйте съемную ручку - работайте в диэлектрических перчатках
• Если планируете использовать другие предохранители - выбирайте только типоразмер NH2, иначе не получится правильно зафиксировать вставки
• Для длительной работы в условиях влажности регулярно проверяйте состояние контактов и отсутствие следов коррозии на корпусе
• Не устанавливайте ящик в местах с прямым солнечным светом - нагрев может снизить срок службы изоляционных материалов
• Артикул 349649 - это конкретная модификация с предохранителями. Если нужны только пустые слоты - запросите вариант без вставок
