Ящик силовой на 1 направление с предохранителями ЯРВ-37-400А-IP32-М-УХЛ3 | 349641 КЭАЗ

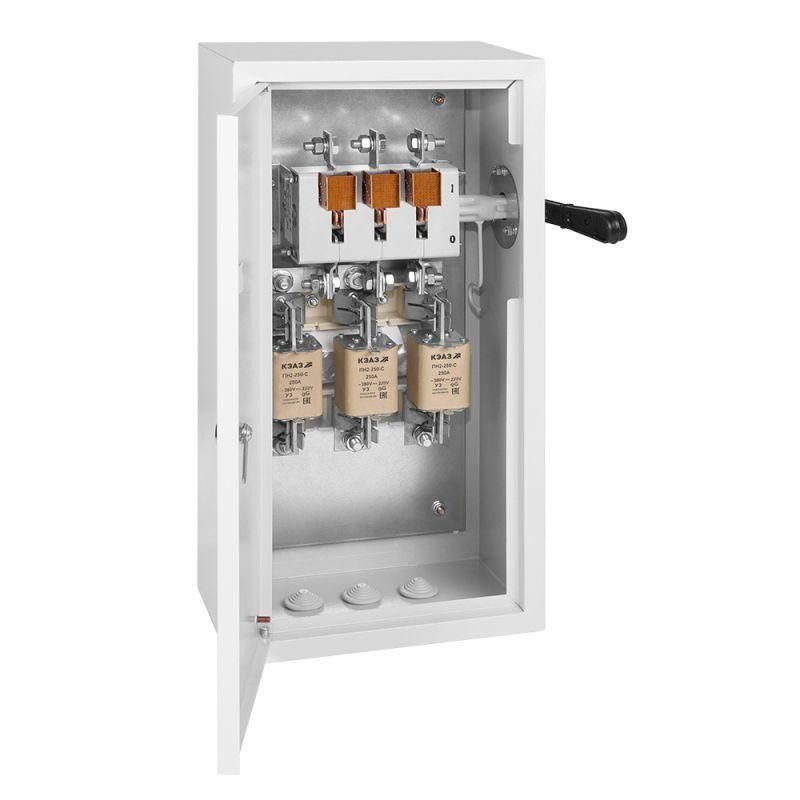

Ящик силовой на 1 направление с предохранителями ЯРВ-37-400А IP32 М УХЛ3 КЭАЗ - готовое распределительное устройство для коммутации и защиты электрических цепей переменного тока до 660 В. Применяется в промышленных объектах, где требуется надежная защита оборудования от перегрузок и коротких замыканий. Бренд КЭАЗ обеспечивает соответствие ГОСТ и долговечность конструкции.

Назначение и область применения

Ящик силовой ЯРВ-37-400А IP32 М УХЛ3 КЭАЗ предназначен для ручной коммутации и защиты электроприёмников в трёхфазных сетях. Он сочетает функции разъединителя и защиты через плавкие предохранители. Подходит для установки в помещениях с умеренным климатом - производственные цеха, насосные станции, системы вентиляции, участки с постоянным доступом обслуживающего персонала. Не рекомендован для открытых площадок без дополнительной защиты от осадков.

Технические характеристики

• Номинальный рабочий ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Степень защиты: IP32 - защита от твёрдых предметов более 2,5 мм и капель воды, падающих вертикально
• Типоразмеры плавких предохранителей: NH2 (2 единицы)
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 400×230×650 мм
• Способ монтажа: стационарный, на стену или опорную поверхность
• Категория размещения: УХЛ3 - для работы в условиях умеренного климата, с возможностью повышенной влажности и температурными колебаниями

Совместимость и монтаж

Ящик силовой ЯРВ-37-400А IP32 М УХЛ3 КЭАЗ совместим с предохранителями серии ПН2 и выключателями-разъединителями ВР32, входящими в комплект. Для монтажа необходима прочная вертикальная поверхность. Крепление осуществляется через отверстия в боковых стенках корпуса. Перед установкой проверьте посадочные размеры и зазоры вокруг устройства - минимальный свободный проход сбоку и спереди - 500 мм для обслуживания. Съемная ручка ВР32 должна быть установлена перед первым включением.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2. Блокировка двери: дверь открывается только при полностью отключенном выключателе-разъединителе, что исключает случайное прикосновение к токоведущим частям. Это требование повышает безопасность при техобслуживании. Корпус выполнен из стали, обеспечивающей механическую прочность и устойчивость к деформациям.

Преимущества

• Готовый к использованию состав - не требует сборки, снижает время ввода в эксплуатацию
• Интегрированная блокировка двери - минимизирует риск травм при работе под напряжением
• Поддержка предохранителей NH2 - широкий выбор номиналов и быстрая замена
• Порошковая окраска - устойчива к коррозии и легко моется
• Возможно заказать ящик без плавких вставок - клиент сам выбирает нужные предохранители по расчетному току

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP32 не защищает от дождя и прямого попадания влаги
• Запрещено использовать в средах с высокой концентрацией агрессивных газов, паров растворителей или проводящей пыли
• Не подходит для автоматического управления - только ручная коммутация
• Максимальный ток 400 А - не используется для систем выше 630 А

Примеры использования

• Защита главного ввода на производственной линии с мощными двигателями
• Распределительный щит для группы станков с одинаковым номиналом тока
• Автономный пункт питания для насосной станции в цеху
• Временный источник питания на строительной площадке (при наличии навеса)

Практические советы

• Перед установкой проверьте соответствие номинала предохранителей нагрузке - используйте таблицы допустимых токов для кабелей
• При замене предохранителей всегда отключайте питание и фиксируйте ручку в положении “Выкл.”
• При необходимости модификации - можно заказать аналогичный ящик без предохранителей (артикул отличается), чтобы установить собственные вставки
• Обеспечьте доступ к двери - не закрывайте ящик плотными конструкциями, иначе невозможно будет выполнить аварийное отключение
• Проверяйте состояние контактов и предохранителей каждые 6–12 месяцев - особенно при частых включениях/отключениях
