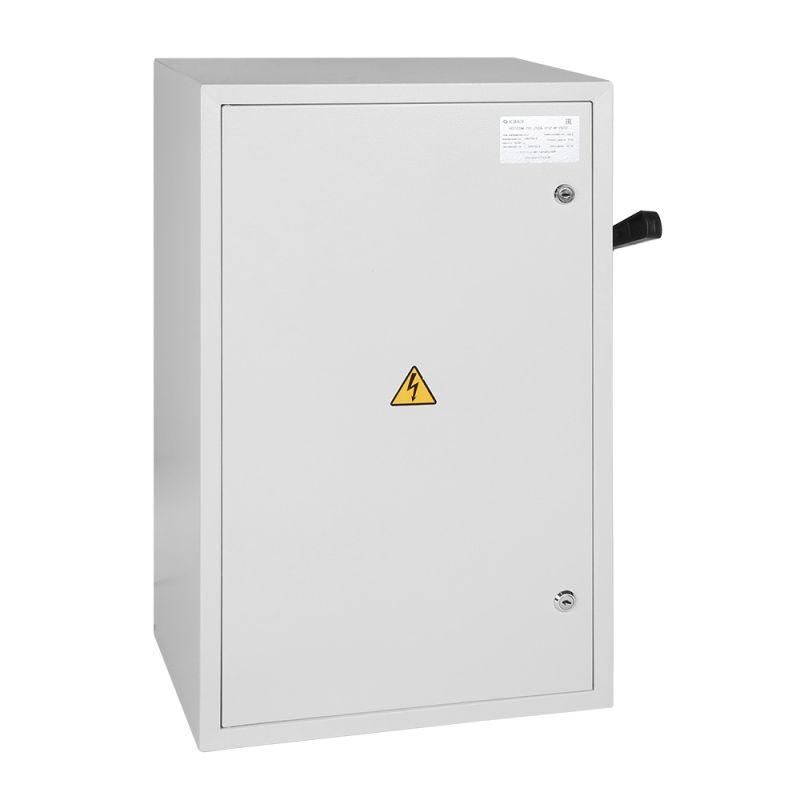

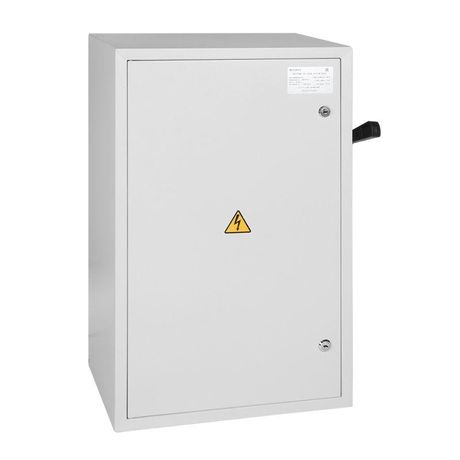

Ящик силовой на 2 направления ЯРП11М-771-400А-IP32-М-УХЛ3 | 349660 КЭАЗ

Ящик силовой на 2 направления ЯРП11М-771-400А IP32 УХЛ3 с выключателем-разъединителем нагрузки и предохранителями - это распределительное устройство для коммутации и защиты двух питательных линий на ток до 400 А. Бренд КЭАЗ обеспечивает надежную сборку в соответствии с требованиями промышленной автоматизации. Артикул 349660 соответствует сертифицированному решению для условий УХЛ3.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-771-400А IP32 УХЛ3 с выключателем-разъединителем нагрузки и предохранителями предназначен для распределения электроэнергии между двумя источниками питания и защиты цепей от перегрузок и коротких замыканий. Применяется в системах с двойным питанием: например, основной и резервный ввод, либо две линии от разных трансформаторов. Подходит для установки на объектах с высокими требованиями к безопасности: производственные цеха, насосные станции, системы вентиляции, энергообъекты. Может использоваться как в закрытых помещениях, так и в защищенных зонах на улице при соблюдении условий IP32.

Технические характеристики

• Номинальный рабочий ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP32 - защита от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Типоразмер плавких предохранителей: NH2 (2 единицы)
• Габаритные размеры: 400×240×750 мм
• Цвет корпуса: RAL 7035 (серый порошковый покрас)
• Тип корпуса: навесной, съемная дверца
• Оборудование: выключатель-разъединитель ВР32, два предохранителя ПН2

Совместимость и монтаж

Выключатель-разъединитель ВР32 совместим с предохранителями серии ПН2, которые входят в комплект. Для монтажа требуется крепление на стену с помощью болтов через отверстия в кронштейнах корпуса. Максимальный посадочный диаметр кабелей - определяется типом входных/выходных зажимов ВР32; рекомендуется использовать медные жилы сечением до 185 мм2. Перед подключением проверьте соответствие сечения кабелей допустимому току 400 А. Съемная ручка ВР32 должна быть установлена перед первым включением. Наличие механической блокировки исключает возможность открытия двери при включенном положении выключателя - это требует обязательного отключения перед доступом внутрь ящика.

Безопасность и стандарты

Ящик силовой на 2 направления ЯРП11М-771-400А IP32 УХЛ3 с выключателем-разъединителем нагрузки и предохранителями выполнен в соответствии с ГОСТ Р 50030.1 и ГОСТ Р 50030.3. Механизм блокировки двери соответствует требованиям безопасности для оборудования класса I. Степень защиты IP32 гарантирует безопасность при случайном контакте с токоведущими частями, однако не предназначена для работы во влажных средах или под дождём. Температурный режим эксплуатации - УХЛ3 (-40C…+40C), что позволяет использовать устройство в холодных регионах России.

Преимущества

• Механическая блокировка двери - предотвращает доступ при включенном состоянии, снижает риск травматизма
• Интегрированные предохранители ПН2 обеспечивают быстрое отключение при аварии
• Удобный доступ к предохранителям - они расположены внутри, но легко заменяемы после отключения
• Порошковая окраска RAL 7035 повышает долговечность корпуса в условиях повышенной запыленности
• Конструкция с двумя направлениями позволяет организовать бесперебойное питание при переключении источника

Ограничения применения

• Не применяется в местах с постоянным воздействием брызг, струй воды или агрессивных газов - IP32 недостаточно для таких условий
• Не рассчитан на работу в условиях взрывоопасной среды
• Запрещено использование без установленной съемной ручки - отсутствие ручки делает невозможным управление выключателем
• Предохранители ПН2 не являются автоматическими - при срабатывании требуется ручная замена
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные автоматы или устройства контроля

Примеры использования

• Распределительный щит на заводе с двумя вводами: основной от главного трансформатора и резервный от дизель-генератора
• Щит управления насосной станцией, где необходимо переключение между сетью и автономным источником
• Центральный пункт распределения мощности для группы станков с высоким потреблением
• Подстанция на складском комплексе с необходимостью периодического обслуживания без отключения всей сети

Практические советы

• Перед монтажом обязательно проверьте целостность блокировки двери - она должна физически препятствовать открыванию при включенном ВР32
• При замене предохранителей используйте только оригинальные ПН2 того же номинала - не допускается замена на другие типы
• Для удобства обслуживания оставьте свободное пространство перед ящиком минимум 800 мм
• При установке в помещении с высокой влажностью дополнительно предусмотрите вентиляцию или осушитель воздуха
• Проверяйте температуру окружающей среды - при длительной работе при +40C возможен нагрев корпуса, особенно при максимальной нагрузке
• Артикул 349660 - это готовое решение. Не требуется докупать выключатель или предохранители отдельно - всё в комплекте
