Ящик силовой на 2 направления ЯРП11М-751-250А-IP54-М-УХЛ1 | 349659 КЭАЗ

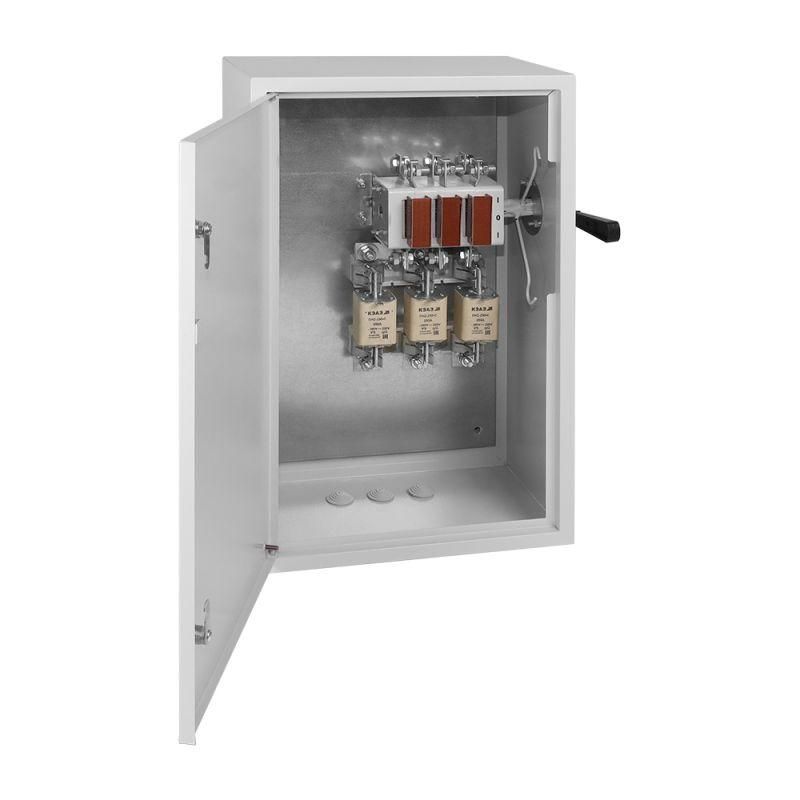

Ящик силовой на 2 направления ЯРП11М-751-250А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ - готовое распределительное устройство для управления питанием от двух источников, защищенное от пыли и брызг воды, предназначенное для стационарной установки в условиях умеренного и холодного климата. Бренд КЭАЗ обеспечивает надежность сборки и соответствие требованиям промышленного оборудования.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-751-250А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ используется для коммутирования и защиты электропитания потребителей от двух независимых источников. Подходит для промышленных объектов, где требуется переключение между основным и резервным питанием - например, на насосных станциях, конвейерах, цехах с критичными нагрузками. Применяется там, где важна безопасность обслуживания и отказоустойчивость системы.

Технические характеристики

• Номинальное напряжение: 660 В (рабочее и изоляционное)
• Номинальный ток: 250 А
• Число полюсов: 3
• Тип предохранителей: NH2 (два шт.)
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Категория размещения: УХЛ1 - допускает работу при температуре от −40C до +40C и повышенной влажности
• Габариты: 400×240×650 мм
• Материал корпуса: сталь с порошковым покрытием цвета RAL7035
• Тип рубильника: ВР32 - выключатель-разъединитель нагрузки с механической блокировкой двери
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Ящик силовой на 2 направления ЯРП11М-751-250А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 400x240 660В УХЛ1 КЭАЗ поставляется полностью собранным. Монтаж выполняется на стену или опорную раму с помощью крепежных отверстий в боковых стенках. Для подключения используются клеммы внутри корпуса - провода должны соответствовать сечению, рассчитанному на 250 А. Предохранители NH2 уже установлены, но можно заменить их на другие номиналы - в комплекте предусмотрена возможность заказа без вставок. Съемная ручка ВР32 позволяет отключить питание и заблокировать доступ к внутренним элементам.

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Механическая блокировка двери исключает случайное открывание при включенном рубильнике - оператор не может получить доступ к токоведущим частям, пока система находится под напряжением. Это снижает риск поражения током при техобслуживании. Степень защиты IP54 обеспечивает работоспособность в помещениях с высокой запыленностью и на открытых площадках при осадках.

Преимущества

• Готовый к монтажу состав - не требует сборки на месте, что сокращает время ввода объекта в эксплуатацию
• Поддержка двойного питания - позволяет переключаться между источниками без потери мощности
• Защита от внешних воздействий - IP54 и класс УХЛ1 позволяют использовать ящик вне закрытых помещений
• Гибкость в выборе предохранителей - возможен заказ без вставок, чтобы установить нужный номинал самостоятельно
• Механическая блокировка двери повышает безопасность при работе с оборудованием

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду или агрессивными химикатами - IP54 не обеспечивает герметичность
• Максимальный ток 250 А - не подходит для систем выше этого значения; для больших нагрузок нужны модели с током до 630 А
• Использование в условиях температуры ниже −40C или выше +40C не рекомендовано - даже при категории УХЛ1
• Не имеет функции автоматического переключения - переключение между источниками осуществляется вручную через рубильник

Примеры использования

• Цех с двумя входящими ЛЭП - один источник работает, второй - в резерве
• Насосная станция водоснабжения, где перебои недопустимы
• Объекты ЖКХ, где есть автономный генератор в качестве резерва
• Производственные участки с чувствительным оборудованием, требующим бесперебойного питания

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с размерами корпуса 400×240 мм
• При использовании в сыром помещении регулярно проверяйте состояние уплотнений двери - они влияют на сохранение степени защиты IP54
• Заменяя предохранители NH2, используйте только оригинальные вставки того же типоразмера - несоответствие может вызвать срабатывание или выход из строя всей системы
• При длительном простоеботе - периодически включайте рубильник, чтобы избежать окисления контактов
• Для удобства обслуживания - всегда отключайте рубильник перед открытием двери, даже если кажется, что питание отключено
