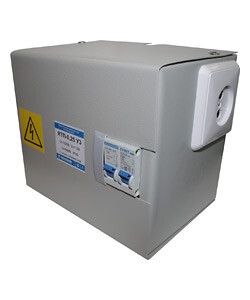

Ящик с понижающим трансформатором ЯТП-0.25 У3 220/36В 2 автомата IP31 Электротехник ET529458

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/36В от бренда Электротехник — компактное портативное устройство для снижения напряжения с 220 В до безопасных 36 В, предназначенное для питания переносного оборудования на объектах с высокими требованиями к электробезопасности.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/36В используется для преобразования сетевого напряжения 220 В в безопасное 36 В. Он применяется там, где требуется исключить риск поражения электрическим током — например, при работе в сырых помещениях, на стройплощадках, в цехах с металлообработкой или при ремонте электрооборудования.

Основные задачи:

• Питание переносных светильников и ремонтного освещения;
• Подключение паяльников, маломощных инструментов, тестеров и другого оборудования с рабочим напряжением 36 В;
• Обеспечение гальванической изоляции между сетью и нагрузкой.

Технические характеристики

• Входное напряжение: 220 В, однофазное, 50 Гц
• Выходное напряжение: 36 В (безопасное для человека)
• Номинальная мощность трансформатора: 250 ВА (0,25 кВА)
• Количество автоматических выключателей: 2 модульных MCB — один на входе, один на выходе
• Степень защиты корпуса: IP30 (защита от предметов >2,5 мм) / IP31 (дополнительно защита от вертикальных капель воды)
• Материал корпуса: сталь, покрытая антикоррозийным слоем
• Наличие розетки: да, одна выходная штепсельная розетка на 36 В
• Способ монтажа: портативный — можно перемещать, устанавливать на стол или подвесить

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/36В подключается напрямую к сети 220 В через шнур с вилкой. Выходная розетка предназначена для подключения устройств с вилкой стандарта 36 В. Автоматические выключатели защищают как входную, так и выходную цепь — они срабатывают при перегрузке или КЗ.

Установка не требует специальных инструментов: достаточно разместить ящик на устойчивой поверхности, подключить питание и проверить наличие напряжения на выходе. Монтаж в стационарном положении возможен, но не предусмотрен конструкцией — устройство рассчитано на мобильное использование.

Безопасность и стандарты

Работает в соответствии с требованиями безопасности для низковольтного оборудования. Разделительный трансформатор обеспечивает гальваническую изоляцию — это значит, что выходная цепь не связана с землёй и сетью, что значительно снижает риск поражения током даже при одновременном контакте с фазой и землёй.

Степень защиты IP30/IP31 позволяет использовать устройство в закрытых помещениях с умеренной влажностью, но не рекомендует его применение под открытым небом или в условиях постоянного попадания воды.

Преимущества

• Два автомата обеспечивают двухступенчатую защиту — повышает надёжность и предотвращает распространение аварии;
• Металлический корпус прочен, устойчив к механическим воздействиям и коррозии;
• Портативность позволяет легко переносить устройство между участками работ;
• Выходная розетка сразу готова к использованию — не нуждается в доработке;
• Гарантия 2 года — подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы во влажных средах с прямым контактом воды — IP30/IP31 недостаточно для улицы или бассейнов;
• Максимальная мощность 250 ВА — нельзя подключать устройства выше 10 А при 36 В (например, мощные нагреватели или сварочные аппараты);
• Не имеет встроенного заземления — не заменяет систему TN-S или TT в стационарных установках;
• Не работает при температуре ниже -10 °C — материал и компоненты не рассчитаны на холодный климат.

Примеры использования

• Ремонт электродвигателей на заводе — питание паяльника и контрольного тестера;
• Освещение внутри трубопровода или резервуара — подключение герметичного светильника 36 В;
• Строительные площадки — временное питание инструментов в местах с высокой влажностью;
• Лаборатории и учебные центры — демонстрация принципов безопасного низковольтного питания.

Практические советы

• Перед первым включением проверьте целостность проводов и плотность подключения вилки — особенно важно при использовании в условиях вибраций;
• Избегайте перегрузки: суммарная мощность всех подключённых устройств не должна превышать 250 ВА (при 36 В — максимум ~7 А);
• При длительной работе следите за температурой корпуса — если он сильно нагревается, отключите оборудование и проверьте нагрузку;
• При хранении держите ящик с понижающим трансформатором ЯТП-0,25 У3 220/36В в сухом месте, чтобы сохранить антикоррозийное покрытие;
• По окончании работ отключайте устройство от сети — даже при отсутствии нагрузки трансформатор потребляет небольшой ток холостого хода.
