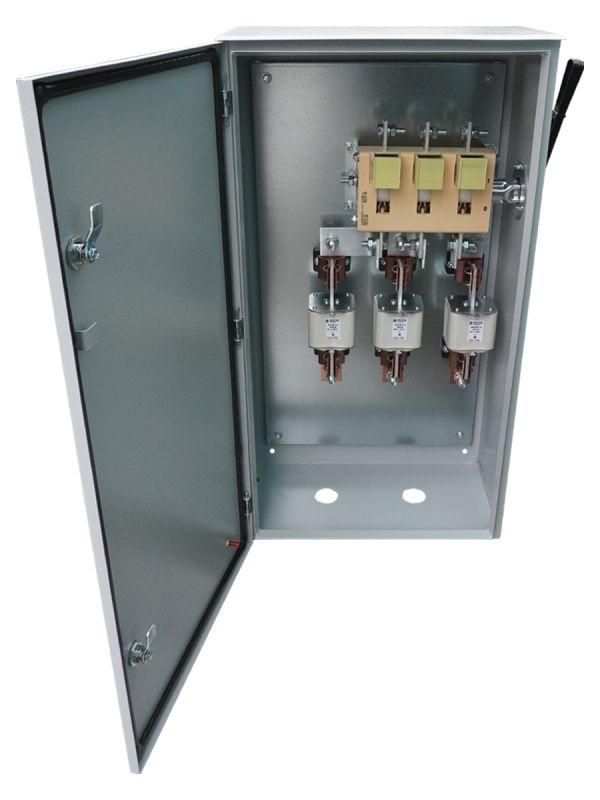

Ящик силовой ЯВЗ-36-IP54 УХЛ3 630А с ПН-2 Электротехник ET529126

Ящик силовой ЯВЗ-36-IP54 УХЛ2/УХЛ3 630А с ПН-2 630А - это надёжная распределительная коробка для трёхфазных сетей, предназначенная для редких операций включения-выключения и защиты от КЗ. Применяется в промышленных условиях для управления оборудованием, требующим надёжной защиты и устойчивости к внешним воздействиям. Бренд Электротехник и артикул et529126 указывают на серийную продукцию, соответствующую требованиям эксплуатации в суровых климатических зонах.

Назначение и область применения

Ящик силовой ЯВЗ-36-IP54 УХЛ2/УХЛ3 630А с ПН-2 630А используется для коммутации и защиты трёхфазных электрических цепей переменного тока до 380 В / 50 Гц и постоянного тока до 220 В. Подходит для управления оборудованием, которое занимается передачей, распределением и преобразованием электроэнергии - например, насосами, компрессорами, конвейерами, станками.

Из-за степени защиты IP54 и класса исполнения УХЛ2/УХЛ3 может устанавливаться как внутри помещений, так и на открытых площадках - в цехах, на эстакадах, в местах с повышенной запылённостью или влажностью.

Технические характеристики

• Номинальный рабочий ток: 630 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при скачках напряжения выше рабочего уровня.
• Количество полюсов: 3 - рассчитан исключительно на трёхфазные сети.
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон.
• Материал оболочки: металл - прочная, жесткая конструкция, устойчивая к механическим повреждениям.
• Габаритные размеры: 450×855×270 мм - позволяет легко разместить в ограниченном пространстве, но требует свободного доступа для обслуживания.
• Тип предохранителей: D01 - совместим с плавкими вставками стандарта D01 (обычно используются в промышленных разъединителях).
• Способ монтажа: навесной - крепится на стену или опору с помощью кронштейнов или отверстий в боковых стенках.

Совместимость и монтаж

Ящик силовой ЯВЗ-36-IP54 УХЛ2/УХЛ3 630А с ПН-2 630А оснащён выключателем-разъединителем нагрузки с предохранителями типа ПН-2. Это значит, что он сочетает функции отключения под нагрузкой и защиты от КЗ в одном устройстве.

Для монтажа требуется:

• Фиксация на вертикальной поверхности с использованием болтов через отверстия в боковых стенках корпуса.
• Обеспечение минимального зазора вокруг корпуса - не менее 100 мм спереди для удобного открывания крышки и доступа к предохранителям.
• Подключение кабелей через входные и выходные кабельные вводы - они должны иметь подходящий диаметр для проводников сечением, соответствующим 630 А.
• Перед первым включением проверить затяжку контактов и целостность предохранителей.

Безопасность и стандарты

Конструкция ящика обеспечивает высокий уровень электробезопасности: металлический корпус заземляется, все токоведущие части закрыты, а доступ к предохранителям возможен только после отключения питания. Разъединитель с предохранителями позволяет визуально контролировать состояние цепи - при сработавшем предохранителе шток выбрасывается, что сразу видно через контрольное окно.

Класс исполнения УХЛ2/УХЛ3 означает соответствие ГОСТ 15150 - изделие устойчиво к температурным колебаниям (-40…+40 C) и повышенной влажности, что делает его пригодным для эксплуатации в холодных регионах и на открытом воздухе.

Преимущества

• Высокая степень защиты IP54 - позволяет использовать в пыльных, влажных и агрессивных средах без дополнительных кожухов.
• Металлический корпус с антикоррозионным покрытием - увеличивает срок службы даже при постоянном воздействии влаги и химически активных веществ.
• Встроенный контроль предохранителей - позволяет быстро диагностировать отказ без вскрытия корпуса.
• Простота обслуживания - крышка фиксируется на защёлках, предохранители меняются без инструментов.
• Совмещение функций разъединителя и защиты - снижает количество элементов в щите, экономит место и время на монтаж.

Ограничения применения

• Не предназначен для частых включений/выключений - более 1–2 раз в день может снизить срок службы контактной группы.
• Не имеет автоматического отключения - не заменяет автоматический выключатель в системах, где нужна быстрая реакция на перегрузку.
• Только трёхполюсная модель - нельзя применять в однофазных цепях без модификаций.
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).
• Предохранители типа D01 имеют ограниченную мощность отключения - не подходят для цепей с очень большими токами КЗ (>100 кА).

Примеры использования

• Щитовая на производственной линии для управления двигателем конвейера.
• Распределительный пункт на открытом складе для питания насосной станции.
• Основной вводной ящик в цехе с тяжёлым оборудованием, где необходима ручная коммутация и визуальный контроль состояния цепи.
• Временные объекты - строительные площадки, где требуется надёжная защита от пыли и влаги.

Практические советы

• Выбирая предохранители, убедитесь, что их номинал точно соответствует нагрузке - превышение может привести к перегреву, недостаток - к частым срабатываниям.
• При монтаже используйте кабели с медными жилами сечением не менее 150–185 мм2 для 630 А - меньшие сечения вызовут нагрев и риск возгорания.
• Проверяйте плотность прилегания крышки - при нарушении герметизации IP54 теряется, особенно при перепадах температур.
• Регулярно осматривайте контакты предохранителей - окисление или подгорание требуют немедленной замены.
• Не забудьте заземлить корпус - это обязательное условие безопасности согласно ПУЭ.
