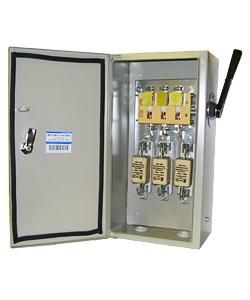

Ящик силовой ЯРВ-630-54 УХЛ2 с ПН-2 630А IP54 Электротехник ET005498

Ящик силовой ЯРВ-630-54 УХЛ2 с ПН-2 630А IP54 от бренда Электротехник предназначен для коммутации и защиты трехфазных сетей до 380 В переменного тока и однофазных до 220 В постоянного тока. Он сочетает надежную защиту IP54, встроенный разъединитель с предохранителями и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Ящик силовой ЯРВ-630-54 УХЛ2 с ПН-2 630А IP54 используется для редких операций включения и отключения нагрузки, а также для защиты цепей от токов короткого замыкания. Применяется в системах передачи, распределения и преобразования электроэнергии - например, на производствах, в насосных станциях, на объектах ЖКХ и в промышленных щитовых помещениях. Подходит для установки внутри помещений и на открытых площадках благодаря классу защиты IP54.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное рабочее напряжение: 660 В (переменный и постоянный ток)
• Напряжение изоляции: 660 В
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: металл
• Способ монтажа: навесной
• Тип предохранителей: D01 (плавкие вставки габарита D01)
• Управление: наличие контрольного механизма для проверки состояния предохранителей
• Исполнение: УХЛ2 - умеренный и холодный климат (-25C…+40C)

Совместимость и монтаж

Ящик силовой ЯРВ-630-54 УХЛ2 с ПН-2 630А IP54 имеет навесной тип крепления - монтируется на стену или опорную раму с помощью болтов через кронштейны. Для подвода проводов предусмотрены входные и выходные кабельные вводы (не указаны в спецификации - требуется уточнить комплектацию). Разъединитель с предохранителями позволяет легко менять плавкие вставки типа D01 без демонтажа всего устройства. Перед монтажом проверьте соответствие сечения кабелей допустимому току 630 А и соблюдайте требования по заземлению корпуса.

Безопасность и стандарты

Конструкция ящика соответствует принципам электробезопасности: металлический корпус обеспечивает экранирование, а система контроля предохранителей исключает случайное включение при поврежденном элементе. Наличие разъединителя гарантирует видимый разрыв цепи при обслуживании. Класс защиты IP54 снижает риск поражения током при воздействии внешней среды. Соответствует требованиям ГОСТ Р МЭК 60947-3 и другим нормам для устройств коммутационной аппаратуры.

Преимущества

• Высокая механическая прочность и антикоррозийная обработка корпуса обеспечивают длительный срок службы даже во влажной среде
• Контроль состояния предохранителей позволяет выявлять отказы без вскрытия ящика
• Закрытая конструкция с IP54 защищает внутренние контакты от пыли и влаги
• Простота замены предохранителей - доступ к плавким вставкам D01 без снятия крышки
• Подходит для работы в широком температурном диапазоне (УХЛ2)

Ограничения применения

• Не предназначен для частых операций включения/выключения - применяется только для редкой коммутации
• Не используйте в местах с постоянным погружением в воду или сильными струями жидкости - IP54 не обеспечивает герметичность при давлении
• Не рекомендован для взрывоопасных зон (без сертификата Ex)
• Предохранители типа D01 имеют ограниченную мощность отключения; для больших токов КЗ требуются более мощные устройства
• Не содержит автоматических выключателей - функция защиты реализуется только через плавкие вставки

Примеры использования

• Щитовая на производстве для питания станков с двигателем 380 В / 630 А
• Распределительный пункт на тепловой станции с контролируемой защитой сети
• Настил на открытом участке для запитки освещения и насосов в зимний период
• Обслуживание системы кондиционирования с автономной защитой от перегрузок

Практические советы

• Выбирайте плавкие вставки D01 точно по расчетному току - переоцененные вставки не обеспечат нужную защиту
• Перед заменой предохранителя всегда отключите питание и убедитесь в отсутствии напряжения
• Проверяйте плотность закрытия крышки после обслуживания - потеря герметизации снижает степень защиты IP54
• При монтаже на улице используйте дополнительный капельник или навес для защиты от прямого попадания дождя
• Регулярно осматривайте контактные группы на предмет окисления - особенно важна профилактика в соленом воздухе поблизости от моря
