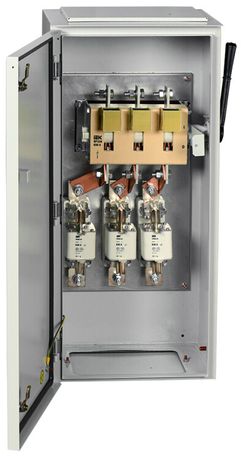

Ящик с рубильником и предохранителем ЯРП-630А-1 У1 IP54 | YARP-630-1-54 IEK

Ящик с рубильником и предохранителями ЯРП-630А-1 У1 IP54 от IEK предназначен для безопасного отключения и защиты трёхфазных электрических цепей до 630 А. Этот ящик применяют там, где требуется надёжная механическая коммутация и защита от КЗ - например, на распределительных щитах промышленных объектов. Артикул yarp-630-1-54 соответствует сертифицированному решению для условий эксплуатации У1.

Назначение и область применения

Ящик с рубильником и предохранителями ЯРП-630А-1 У1 IP54 используется для редких операций включения и отключения трёхфазных цепей переменного тока 400/230 В, 50 Гц. Он защищает оборудование от токов короткого замыкания с помощью плавких предохранителей. Применяется в качестве главного вводного устройства или секционного выключателя на производствах, в цехах, на насосных станциях, в системах конвейеров и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 630 А
• Номинальное напряжение: 400 В (рабочее), 600 В (изоляционное)
• Степень защиты: IP54 - устойчив к пыли и брызгам воды с любого направления
• Материал корпуса: сталь, покрытая антикоррозийным слоем
• Габариты: 366×250×817 мм
• Тип предохранителей: NH3 (три штуки)
• Способ монтажа: навесной
• Срок службы: 15 лет при соблюдении режимов эксплуатации
• Выключатель-разъединитель: ВР-32И
• Держатели предохранителей: ДП-33
• Предохранители: ППНИ-33

Совместимость и монтаж

Ящик с рубильником и предохранителями ЯРП-630А-1 У1 IP54 рассчитан на установку на стену или вертикальную поверхность. Для монтажа используются крепёжные отверстия в боковых стенках корпуса. Кабельный ввод и вывод предусмотрены как сверху, так и снизу - это позволяет гибко организовать трассировку проводов. Подключение выполняется через болтовые зажимы внутри корпуса. Обязательно проверьте соответствие сечения кабелей допустимому току 630 А. Не используйте предохранители другого типоразмера - только NH3. Ручка управления вынесена на переднюю панель для удобного ручного отключения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и ГОСТ Р МЭК 60947-3. Степень защиты IP54 обеспечивает работу в условиях повышенной запылённости и влажности. Корпус выполнен из стали, что исключает риск возгорания от внешних факторов. Все внутренние компоненты (ВР-32И, ДП-33, ППНИ-33) прошли испытания на термическую и электродинамическую стойкость. Наличие фиксированного положения “включено/выключено” исключает случайное включение.

Преимущества

• Жесткий металлический корпус повышает долговечность и устойчивость к механическим воздействиям
• Наличие двух уровней ввода/вывода кабелей упрощает прокладку и снижает перегрузку на одном уровне
• Предохранители типа NH3 обеспечивают быстрое и надёжное отключение при КЗ
• Рубильник ВР-32И имеет четкую визуализацию состояния - видно, открыт ли контакт
• Срок службы 15 лет при правильном обслуживании делает устройство экономически выгодным

Ограничения применения

Не предназначается для частых включений/отключений - более 1–2 раз в день может сократить срок службы контактов рубильника. Не использовать в средах с постоянным погружением в воду, агрессивными химическими веществами или взрывоопасной атмосферой. Не рекомендуется применять в сетях с напряжением выше 400 В. Предохранители ППНИ-33 требуют замены после срабатывания - они одноразовые. Отсутствует возможность автоматического управления - только ручное управление через ручку.

Примеры использования

• Главный ввод питания на производственной линии с несколькими станками
• Распределительный пункт на складском комплексе с мощными конвейерами
• Щитовая на насосной станции для отключения насосов при аварии
• Цеховой распределительный щит с необходимостью ручного отключения для техобслуживания

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кабели совпадают с диаметром вводных трубок - в противном случае потребуется доработка корпуса
• При замене предохранителей всегда отключайте питание и используйте изолирующие средства - даже при отключенном рубильнике возможен потенциал на входных клеммах
• Проверяйте затяжку болтов соединений каждые 6–12 месяцев - особенно при больших токах
• Для работы в холодных условиях (ниже –25C) убедитесь, что предохранители ППНИ-33 подходят для таких температур - уточните документацию производителя
• При использовании нескольких ящиков ЯРП-630А-1 У1 IP54 в одной группе - пометьте каждый по функциональному назначению, чтобы избежать ошибок при ремонте
