Профиль Z-образный 50х50х50, L1000, толщ.2,5 мм | BPM3510 DKC ДКС

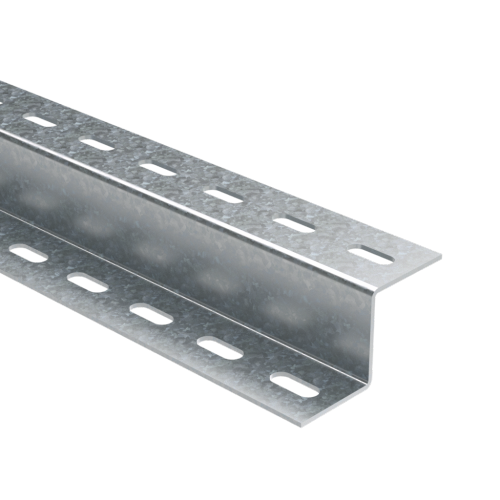

Профиль Z-образный 50х50х50, длина 1000 мм, толщина 2,5 мм от бренда DKC (ДКС) — жесткий металлический элемент из оцинкованной стали, предназначенный для сборки кабельных трасс и крепления оборудования. Артикул bpm3510 входит в серию B5 Combitech и обеспечивает надежную основу для монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Z-образный профиль используется для создания вертикальных кабельных трасс, фиксации шкафов, распределительных щитов, светильников и другого оборудования на стенах или потолках. Подходит для установки в помещениях с высокой нагрузкой и требовательными условиями эксплуатации — например, на заводах, в цехах, серверных, торговых комплексах и ЖКХ.

Технические характеристики

• Форма: Z-профиль с равномерным изгибом по всей длине
• Размеры: 50×50×50 мм (высота, глубина, ширина полки)
• Длина: 1000 мм
• Толщина стали: 2,5 мм
• Материал: оцинкованная сталь — устойчив к коррозии
• Покрытие: гальваническое цинкование, серый цвет
• Ширина прореза: 27 мм — позволяет легко вставлять болты, крепежные планки или кабельные каналы
• Перфорация: двусторонняя — отверстия по обоим ребрам для точного крепления

Совместимость и монтаж

Профиль совместим со стандартными крепежами: самонарезающими винтами M6–M8, анкерами, болтами с гайками. Перфорация с двух сторон позволяет фиксировать профиль к стене или потолку, а также крепить к нему другие элементы системы — например, кронштейны, хомуты или направляющие. Для сборки трасс рекомендуется использовать соединители серии B5 Combitech. Установка выполняется с помощью обычного электроинструмента — сверла и отвертки. Прорез шириной 27 мм удобен для ввода кабелей или монтажа кабельных лотков без демонтажа профиля.

Безопасность и стандарты

Изготовлен из стали, соответствующей требованиям ГОСТ 14918 и ГОСТ 14637. Цинковое покрытие обеспечивает класс защиты от коррозии по ISO 1461. Профиль не содержит опасных веществ и безопасен для работы в закрытых помещениях. Соответствует нормам электромонтажа для систем кабельного хозяйства.

Преимущества

• Высокая жесткость за счет толщины 2,5 мм — выдерживает значительные механические нагрузки
• Оцинкованное покрытие продлевает срок службы до 15+ лет даже во влажной среде
• Двухсторонняя перфорация ускоряет монтаж и повышает точность расположения креплений
• Универсальная форма Z-профиля позволяет собирать как одиночные опоры, так и сложные решетчатые конструкции
• Серия B5 Combitech гарантирует совместимость с другими компонентами того же семейства

Ограничения применения

Не предназначен для использования в условиях постоянного контакта с открытой водой, агрессивными химическими средами или температур выше +80 °C. Не следует применять в качестве несущего элемента для оборудования массой более 150 кг без дополнительного усиления. Отсутствие внутренней изоляции требует обязательного заземления при использовании в электрощитовых.

Примеры использования

• Вертикальные кабельные трассы в производственных цехах
• Подвеска распределительных щитов на стены в офисах и АЗС
• Крепление светильников и вентиляционных каналов в складских помещениях
• Сборка рам для стоек в серверных комнат
• Фиксация трубопроводов и воздуховодов в промышленных зданиях

Практические советы

• При монтаже проверьте, чтобы отверстия в профиле точно совпадали с местами крепления — используйте шаблон или предварительно наметьте точки
• Для длинных трасс (более 3 метров) устанавливайте поддерживающие кронштейны через каждые 1,5–2 м
• При необходимости удлинения профиля — стыкуйте их с помощью соединителей серии B5 Combitech, а не просто внахлест
• Посадочный диаметр прореза 27 мм идеально подходит для стандартных кабельных каналов 25 мм — не требуется доработка
• Артикул bpm3510 можно заказывать партиями — все профили из одной партии имеют одинаковые геометрические допуски, что важно для масштабных проектов
