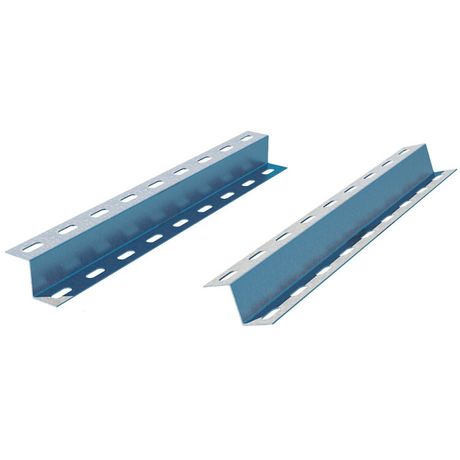

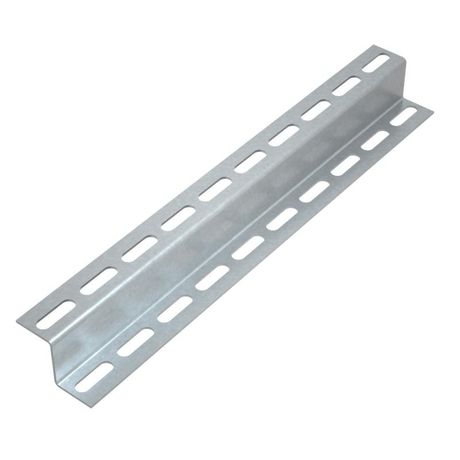

Профиль Z-образный 60х30х32 L2500 сталь 2.5мм Z60-30-32-2.5-2500 HD КМ LO5782 КМ-Профиль

Профессиональный Z-образный профиль КМ-профиль с габаритами 60×30×32×2,5 мм и длиной 2500 мм изготовлен из горячеоцинкованной стали и предназначен для создания надёжных опорных конструкций в кабеленесущих системах. Этот профиль сочетает прочность, устойчивость к коррозии и удобство сборки без сварки.

Назначение и область применения

Z-образный профиль КМ-профиль служит основным несущим элементом при монтаже кабельных трасс, лотков, каналов и других комплектующих кабеленесущих систем. Применяется там, где требуется жёсткая, долговечная и легко собираемая конструкция - например, на производствах, в серверных, трансформаторных подстанциях, на объектах ЖКХ и энергообеспечения.

Технические характеристики

• Форма: Z-профиль - двухполочная U-образная форма с выступающими бортами для соединений;
• Размеры: ширина верхней полки 60 мм, нижней - 30 мм, высота стенки 32 мм, толщина металла 2,5 мм;
• Длина: 2500 мм - стандартная длина для удобной транспортировки и резки на месте;
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - равномерный слой цинка защищает сталь от коррозии даже при механическом повреждении поверхности;
• Перфорация: двусторонняя - отверстия расположены по всей длине профиля с обоих боков для крепления хомутиков, зажимов и кронштейнов;
• Цвет: серый - естественный цвет оцинкованной стали после остывания;
• Климатическое исполнение: O1/O4 - допускает использование во внутренних помещениях с повышенной влажностью и на открытых площадках в условиях слабой коррозионной активности;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям противопожарной безопасности.

Совместимость и монтаж

Профиль КМ-профиль совместим со всеми типами стандартных крепёжных изделий: самонарезными болтами M6–M8, хомутами, анкерными пластинами и кронштейнами с шагом отверстий 50–100 мм. Монтаж выполняется без сварки - достаточно просверлить отверстия через перфорацию и закрутить крепёж. Для точного выравнивания рекомендуется использовать уровень и предварительно наметить точки крепления. Учитывайте посадочные размеры: ширина слота 32 мм обеспечивает плотную посадку стандартных крепёжных элементов шириной до 30 мм.

Безопасность и стандарты

• Изготовлен из углеродистой стали, соответствующей требованиям ГОСТ 19903 и ГОСТ 14637;
• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует срок службы более 20 лет в условиях нормальной коррозионной нагрузки;
• Климатическое исполнение O1/O4 соответствует ГОСТ 15150-69 - профиль безопасен для эксплуатации в помещениях класса влажности I-II и на улице при температуре от −40C до +40C;
• Не содержит легирующих веществ, опасных при нагреве или резке - можно работать с помощью обычных инструментов.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме Z-профиля - выдерживает значительные нагрузки от кабельных масс;
• Удобство сборки - отсутствие необходимости в сварке снижает время установки и исключает риск деформаций;
• Защита от коррозии - горячее цинкование сохраняет целостность покрытия даже при резке или механическом воздействии;
• Двухсторонняя перфорация - позволяет крепить оборудование с любой стороны, увеличивает гибкость проектных решений;
• Огнестойкий материал - не распространяет пламя, подходит для помещений с особыми требованиями к пожаробезопасности.

Ограничения применения

Профиль КМ-профиль не предназначен для постоянного контакта с агрессивными химическими средами - щелочами, кислотами, морской водой. Также не следует применять в местах с частыми ударными нагрузками или вибрацией выше 10 Гц без дополнительной демпферизации. Температурный режим ограничен интервалом −40…+40 C; при длительном нагреве выше 80 C возможно снижение адгезии цинкового покрытия.

Примеры использования

• Подвеска кабельных лотков в производственных цехах;
• Монтаж проводящих шин и трубопроводов в электрошкафах;
• Фиксация светильников и оборудования на потолочных конструкциях;
• Обустройство кабельных маршрутов на внешних фасадах зданий;
• Сборка рам для стоек и платформ в серверных комнатах.

Практические советы

• При резке профиля используйте ножницы по металлу или диск по стали - после резки проверьте наличие цинкового покрытия на новом срезе; при необходимости обработайте антикоррозийным составом;
• Выбирайте крепёж с учётом толщины профиля (2,5 мм): лучше подходят болты с длинной резьбой и широкой головкой;
• Для больших пролётов между опорами (более 1,5 м) рекомендуется усиливать конструкцию дополнительными ребрами жёсткости;
• При использовании в сыром воздухе регулярно контролируйте состояние перфорационных отверстий - они наиболее уязвимы к задержанию влаги;
• Артикулы lo5782, z60*30*32*2.5*2500 hd и z60-30-32-2.5-2500 hd - все обозначают один и тот же продукт от бренда КМ-профиль, выбирайте вариант, удобный для вашей системы учета.
