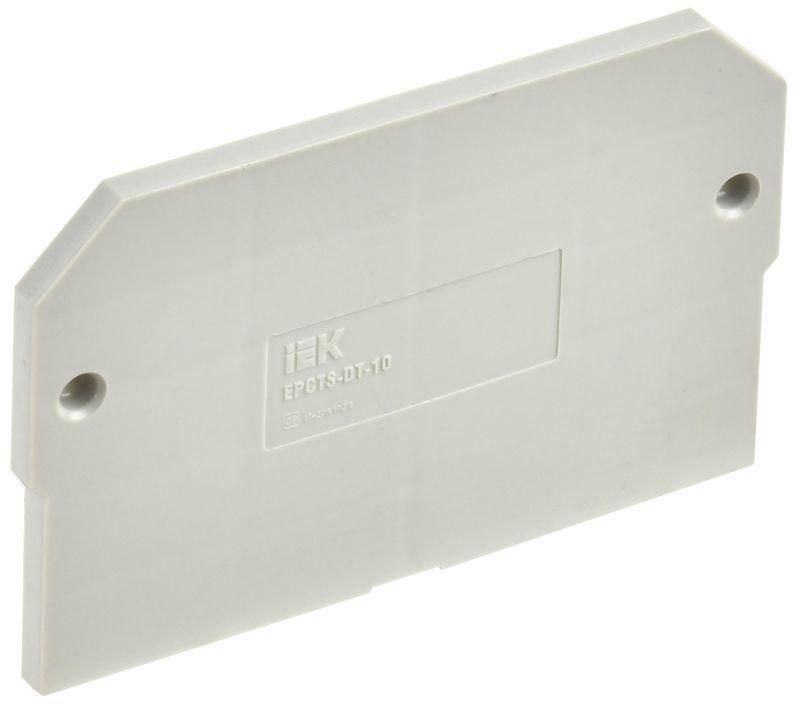

Заглушка для CTS-DT 10мм2 серая | YCT15-04-K03-010-ZGL IEK

Заглушка для клеммы CTS-DT 10 мм2 серая от IEK предназначена для безопасного закрытия токоведущих частей на конце клеммной колодки. Артикул yct15-04-k03-010-zgl обеспечивает надёжную изоляцию и механическую защиту в распределительных устройствах.

Назначение и область применения

Загlushka для клеммы CTS-DT 10 мм2 серая используется для герметичного закрытия последней клеммы в ряду клеммной колодки. Это предотвращает случайный доступ к токоведущим частям, снижает риск поражения электрическим током и защищает контакты от пыли и внешних воздействий. Применяется в щитах управления, распределительных устройствах и автоматических системах, где установлены клеммы серии CTS-DT.

Технические характеристики

• Тип изделия: заглушка с концевой пластиной
• Сечение провода: до 10 мм2 (совместима с клеммами CTS-DT этого класса)
• Толщина: 3 мм - достаточна для жесткой фиксации и устойчивости к деформациям
• Цвет: серый - соответствует цветовой гамме клеммных колодок IEK, обеспечивает единообразие сборки
• Материал: термостойкий полимер - выдерживает рабочие температуры клеммной системы

Совместимость и монтаж

Заглушка совместима исключительно с клеммными колодками CTS-DT, рассчитанными на сечение 10 мм2. Устанавливается на крайнюю клемму в ряду - плотно защёлкивается без инструментов. Концевая пластина обеспечивает фиксацию и препятствует выпадению. Не применяется для внутренних клемм - только для завершения цепочки. Перед установкой убедитесь, что клемма освобождена от проводов и зажим находится в открытом состоянии.

Безопасность и стандарты

Заглушка выполнена из самозатухающего материала, соответствует требованиям безопасности для электроустановок. Соответствует нормам IEC 60947-7-1 для компонентов клеммных систем. Наличие концевой пластины гарантирует соответствие правилам изоляции токоведущих элементов согласно ГОСТ Р 50030.5.5.

Преимущества

• Устраняет открытые токоведущие части - повышает уровень электробезопасности
• Фиксируется без болтов и винтов - экономит время при монтаже
• Не требует замены после многократного демонтажа - долговечная конструкция
• Цветовая согласованность с клеммами IEK - упрощает визуальный контроль и обслуживание

Ограничения применения

• Подходит только для клемм CTS-DT с сечением 10 мм2 - не совместима с другими моделями или размерами
• Не предназначена для защиты клемм в условиях постоянного погружения в жидкость - не имеет IP-защиты выше базового уровня
• Не рекомендуется использовать в качестве замены крышки корпуса - не обеспечивает полную герметизацию шкафа

Примеры использования

• Закрытие последнего контакта в клеммной колодке на DIN-рейке в силовом щите
• Изоляция свободного вывода в пульте управления станком
• Завершение группы клемм в распределительном устройстве объекта ЖКХ

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью освобождена от провода - иначе заглушка не защёлкнется
• При групповом монтаже используйте одинаковые заглушки для всех завершающих клемм - так проще диагностировать целостность цепи
• Артикул yct15-04-k03-010-zgl - единственный подходящий вариант для CTS-DT 10 мм2; другие артикулы IEK не взаимозаменяемы
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие высокой влажности может снизить прочность защёлок
