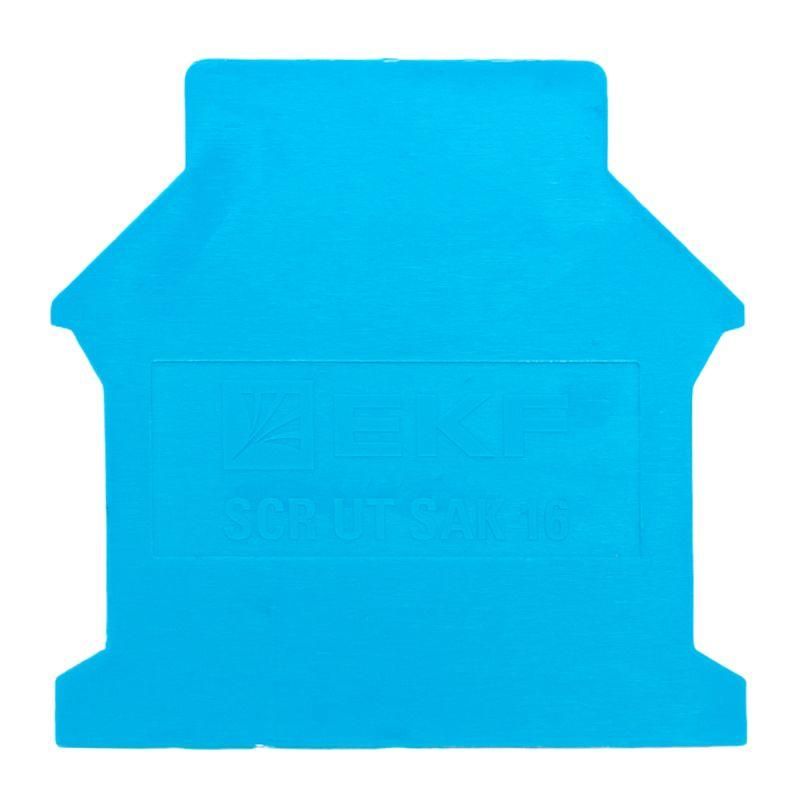

Заглушка для клеммной колодки UT 16 синяя EKF scr-ut-sak-16-b

Заглушка для UT синяя 16 EKF - комплектующий элемент для клеммных колодок серии UT, предназначен для герметизации свободных торцов модулей, предотвращая случайный доступ к токоведущим частям и обеспечивая аккуратную сборку электрических шкафов.

Назначение и область применения

Заглушка для UT синяя 16 EKF используется для закрывания неиспользуемых торцов клеммных колодок серии UT. Применяется в электрических щитах, пультах управления, станках и другом оборудовании, где установлены винтовые клеммы. Предотвращает попадание пыли, влаги и сторонних предметов внутрь корпуса, снижает риск поражения током при обслуживании.

Технические характеристики

• Тип изделия: Колодка клеммная (заглушка для завершения секций)
• Тип заглушки: Торцевая - предназначена для установки на конце рядов клемм
• Толщина: 2 мм - обеспечивает плотное прилегание без деформации
• Наличие защелки: Да - фиксируется на клемме одним движением, не требует дополнительных креплений
• Способ монтажа: Прямая установка - просто надевается на край клеммной колодки
• Цвет: Синий - соответствует стандартной цветовой маркировке серии UT

Совместимость и монтаж

Заглушка для UT синяя 16 EKF совместима только с клеммными колодками серии UT от EKF, имеющими стандартный шаг 16 мм. Устанавливается на последний или первый контактный ряд без инструментов: достаточно совместить выступы заглушки с пазами на корпусе колодки и слегка надавить до характерного щелчка защелки. Не подходит для других серий (например, UTK, UTB) или клемм с другим шагом контактов.

Безопасность и стандарты

Изготовлена из пожаростойкого полиамида, соответствующего требованиям UL94 V-0. Материал не подвержен растрескиванию и старению даже при длительном воздействии температур до +105 C. Соответствует нормам безопасности для оборудования, работающего в сетях переменного тока до 800 В и частотой 50 Гц.

Преимущества

• Защелка обеспечивает прочную фиксацию без болтов или саморезов
• Уменьшает риск травматизма при работе рядом с живыми контактами
• Обеспечивает эстетичный вид сборки - все торцы одинаково закрыты
• Не требует замены при переборке цепей - легко снимается и снова устанавливается
• Цветовая маркировка (синий) позволяет быстро отличать типоразмеры и группы клемм

Ограничения применения

• Не применяется на открытых участках без защиты от механических повреждений
• Не предназначена для использования вне электрических щитов или в условиях постоянного прямого воздействия воды
• Не совместима с клеммами других производителей или серий, кроме UT от EKF
• Не рекомендуется использовать на клеммах с шагом более 16 мм или менее 12 мм

Примеры использования

• Финальная заглушка в ряду клемм на DIN-рейке в распределительном щите жилого дома
• Закрытие свободного конца секции после удаления одной из клемм в автоматизированной линии производства
• Элемент сборки в щите управления насосной станцией для сохранения целостности изоляционной среды

Практические советы

• Перед установкой проверьте, что клеммная колодка полностью собрана и все контакты затянуты - заглушка не снимается без демонтажа всей секции
• При использовании нескольких рядов клемм используйте заглушки на обоих концах - так повысится безопасность и внешняя аккуратность
• Не используйте силовые инструменты для установки - достаточно легкого давления рукой
• Если требуется замена заглушки, всегда берите оригинальную - совместимость гарантируется только для модели scr-ut-sak-16-b от EKF
