Заглушка для клеммной колодки JXB-ST-4 PROxima 2мм V0 EKF sak-st-4-4-2

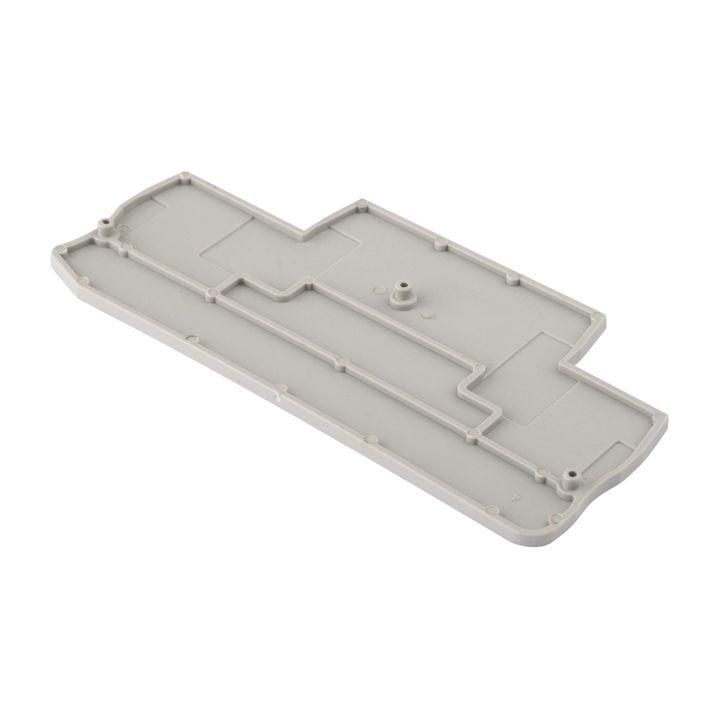

Заглушка для двойной JXB-ST-4 серая - элемент комплектации клеммных колодок серии PROxima от EKF, предназначенная для герметичного закрытия свободных контактных площадок на конце двойной клеммы. Используется в распределительных щитах для повышения безопасности и защиты от внешних воздействий.

Назначение и область применения

Заглушка для двойной JXB-ST-4 серая применяется исключительно с клеммными колодками JXB-ST-4 серии PROxima от EKF. Её задача - перекрывать неиспользуемые контакты на последней клемме в ряду, предотвращая случайный доступ к токоведущим частям, попадание пыли, влаги или сторонних предметов. Устанавливается на завершающие модули в сборках, где есть открытые контакты после окончания подключённых проводов.

Технические характеристики

• Тип: торцевая заглушка, защелкивающаяся
• Материал: огнестойкий полиамид класса V0 - самозатухающий при возгорании
• Толщина: 2 мм - обеспечивает жёсткую фиксацию без деформаций
• Цвет: серый - соответствует базовой цветовой гамме клемм JXB-ST
• Работает в температурном диапазоне клемм JXB-ST: от -25C до +85C

Совместимость и монтаж

Заглушка для двойной JXB-ST-4 серая совместима только с клеммами JXB-ST-4 серии PROxima от EKF. Она не подходит для других типов клемм, даже аналогичных по форме. Монтаж прост: заглушка плотно защёлкивается на корпус клеммы сбоку - слышен характерный щелчок. Отсоединить её можно рукой, потянув за край. Никаких инструментов не требуется. Установка выполняется после окончательного подключения всех проводов.

Безопасность и стандарты

• Класс воспламеняемости V0 - соответствие требованиям IEC 60695-11-10
• Изготовлена из того же материала, что и клеммы JXB-ST - обеспечивает однородную термостойкость всей системы
• Не содержит галогенов - безопасна при возможном нагреве или возгорании

Преимущества

• Герметизирует открытые контакты - снижает риск поражения током и замыканий
• Фиксируется без инструментов - экономит время при сборке шкафов
• Выдерживает механические нагрузки - не выскальзывает при вибрациях
• Совпадает по цвету с основным изделием - сохраняет эстетику сборки

Ограничения применения

• Подходит только для двойных клемм JXB-ST-4 - не используется с одинарными, тройными или другими моделями
• Не является водонепроницаемой - не заменяет IP-защиту; не рекомендуется для установки во влажных средах без дополнительной защиты
• Не рассчитана на использование вне распределительных щитов - не предназначена для открытых монтажей

Примеры использования

Заглушка для двойной JXB-ST-4 серая применяется в:

• Щитах освещения - для закрытия конца ряда нулевых клемм
• Аварийных системах - когда остаётся один свободный контакт после подключения всех потребителей
• Промышленных автоматических линиях - для завершения группового заземления
• Энергообъектах - при использовании стандартизированных решений EKF PROxima

Практические советы

• Убедитесь, что перед установкой заглушки все провода уже подключены - после защёлкивания доступ к контактам будет невозможен
• Проверьте, что используете именно модель JXB-ST-4 - другие номера (например, JXB-ST-2) требуют другой заглушки
• При сборке нескольких рядов клемм - всегда закрывайте последние контакты, чтобы соблюсти нормы электробезопасности
• Заглушка для двойной JXB-ST-4 серая продается отдельно - не забудьте заказать нужное количество, особенно при масштабных проектах
