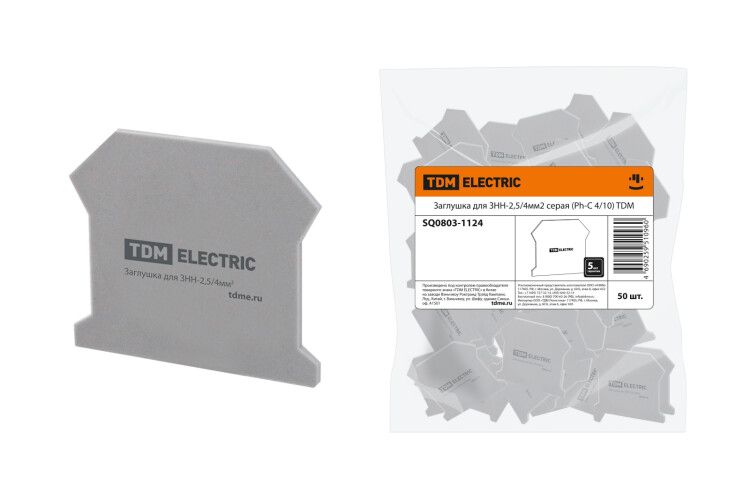

Заглушка для ЗНН-2,5/4мм2 серая (Ph-C 4/10) | SQ0803-1124 TDM

Заглушка для клеммного блока ЗНН-2,5/4 мм2 серая (Ph-C 4/10) от TDM ELECTRIC - элемент защиты и герметизации клеммных соединений в распределительных устройствах. Предназначена для завершения рядов клеммных блоков, предотвращает доступ посторонних предметов и снижает риск случайного контакта с токоведущими частями.

Назначение и область применения

Заглушка для клеммного блока ЗНН-2,5/4 мм2 серая (Ph-C 4/10) используется для закрывания свободных крайних позиций в клеммных блоках серии ЗНН-2,5/4 мм2. Применяется в НКУ (низковольтных коммутационных устройствах), пультах управления, шкафах автоматики и другом технологическом оборудовании. Обеспечивает безопасную изоляцию неиспользуемых клемм, особенно важна при работе в условиях повышенной запыленности или вероятности механического воздействия.

Технические характеристики

• Максимальное сечение провода: 2,5–4 мм2 - совместима с клеммными блоками этого класса
• Толщина корпуса: 1 мм - обеспечивает достаточную жесткость без избыточного объема
• Цвет: серый - стандартизирован для визуального соответствия клеммным блокам
• Материал корпуса: полиамид PA6.6 с классом воспламеняемости V0 по UL94 - самозатухающий, не распространяет пламя
• Токоведущая часть: латунь с гальваническим покрытием - высокая проводимость и коррозионная стойкость
• Прижимные винты: сталь - прочные, надежно фиксируют заглушку
• Функционал: защелкивающаяся конструкция, встроенная разделительная пластина, торцевая заглушка

Совместимость и монтаж

Заглушка для клеммного блока ЗНН-2,5/4 мм2 серая (Ph-C 4/10) предназначена исключительно для установки на клеммные блоки серии ЗНН-2,5/4 мм2 от TDM ELECTRIC. Устанавливается на последнюю позицию ряда клемм - просто вставляется до щелчка. Защелкивающаяся система гарантирует плотное соединение без дополнительного крепления. Разделительная пластина внутри заглушки предотвращает контакт между соседними цепями, даже если клеммы находятся под напряжением. Торцевая заглушка полностью перекрывает выход кабеля, исключая попадание влаги и пыли внутрь блока.

Безопасность и стандарты

• Класс горючести материалов: V0 по UL94 - материал не поддерживает горение и самостоятельно затухает после удаления источника огня
• Изолирующие части соответствуют требованиям безопасности для низковольтных устройств (до 1000 В переменного тока)
• Гальваническое покрытие токоведущей пластины повышает долговечность и снижает окисление контактов

Преимущества

• Автоматическая фиксация - не требует инструментов, легко устанавливается и снимается
• Встроенные разделители и торцевые крышки - обеспечивают комплексную защиту одного элемента
• Высокая термостойкость и химическая стойкость полиамида PA6.6 - выдерживает температурные колебания и агрессивные среды
• Стандартный цвет и форма - совпадают с оригинальными клеммными блоками, сохраняют эстетичность сборки

Ограничения применения

• Не применяется с другими типами клеммных блоков - несовместима с ZN, WAGO, Phoenix Contact и аналогами
• Не предназначена для работы вне температурного диапазона, указанного производителем клеммного блока (обычно –40C…+105C)
• Не является водонепроницаемой конструкцией - не заменяет IP-защиту, рекомендовано использовать в помещениях или защищенных шкафах
• Не рассчитана на многократное демонтаж-монтаж - защелки могут износиться при частых операциях

Примеры использования

• Закрытие последней клеммы в распределительном шкафу станка с ЧПУ
• Изоляция неиспользуемых входов в системе управления конвейером
• Завершение группы клемм в пульте управления HVAC-системой
• Обустройство резервных выводов в контроллере, чтобы исключить случайное подключение

Практические советы

• Перед установкой проверьте, что клемма на конце ряда действительно не используется - заглушка не снимается без отключения питания
• При сборке нескольких блоков используйте одинаковые заглушки - это упрощает обслуживание и диагностику
• Не используйте силу при установке - если не защелкивается, проверьте правильность ориентации и наличие препятствий
• Для внешнего монтажа в сырых местах дополнительно примените герметик или защитные кожухи - сама заглушка не имеет степени защиты IP
• Артикул sq0803-1124 - всегда заказывайте именно этот номер, так как другие цвета или формы не подходят к клеммному блоку ЗНН-2,5/4 мм2
