Заглушка для ЗНН-1,5мм2 серая (Ph-C D-UK 2,5) | SQ0803-1123 TDM

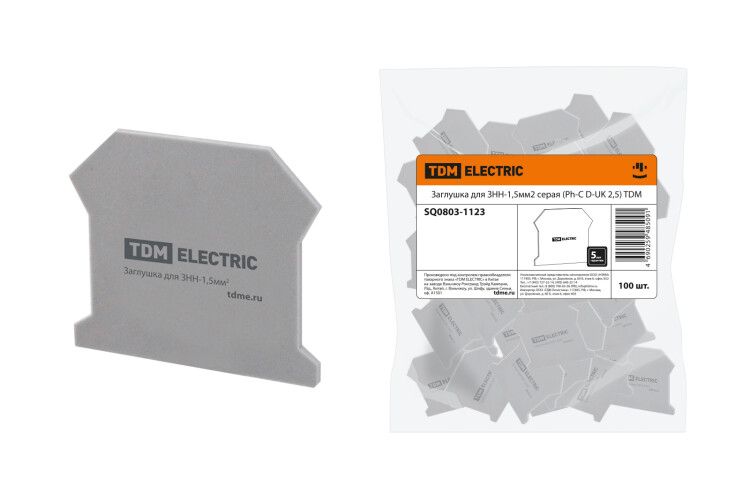

Заглушка для клеммного блока ЗНН-1,5 мм2 серая (Ph-C D-UK 2,5) от TDM ELECTRIC предназначена для герметизации свободных контактов в клеммных блоках, предотвращая случайные прикосновения, попадание пыли и влаги. Применяется в системах автоматизации, промышленном оборудовании и распределительных щитах.

Назначение и область применения

Заглушка для клеммного блока ЗНН-1,5 мм2 серая (Ph-C D-UK 2,5) используется для закрывания неиспользуемых входов в клеммных блоках серии ЗНН-1,5 мм2. Предназначена для защиты от внешних воздействий: пыли, влаги, случайного прикосновения к токоведущим частям. Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации и других устройствах, где требуется безопасная изоляция свободных клемм.

Технические характеристики

• Материал корпуса: негорючий полиамид PA6.6 (класс воспламеняемости V0 по UL94)
• Толщина стенки: 1 мм
• Тип фиксации: защелкивающаяся - обеспечивает надежную посадку без дополнительных креплений
• Конструкция: включает разделительную (промежуточную) пластину и торцевую (концевую) заглушку в одном элементе
• Цвет: серый
• Совместима с клеммными блоками ЗНН-1,5 мм2, рассчитанными на провода до 1,5 мм2

Совместимость и монтаж

Заглушка для клеммного блока ЗНН-1,5 мм2 серая (Ph-C D-UK 2,5) совместима исключительно с клеммниками этой же серии - ZNN-1,5 мм2. Устанавливается вручную: плотно вставляется в освобожденный контактный канал до характерного щелчка. Защелкивающий механизм гарантирует прочное соединение без риска самопроизвольного выпадения. Не требует инструментов. Для правильной установки убедитесь, что клемма полностью освобождена от провода и зажимного винта.

Безопасность и стандарты

• Класс горючести материала корпуса: V0 по UL94 - материал не поддерживает горение и самостоятельно затухает после удаления источника пламени
• Изоляционные свойства обеспечивают защиту от поражения током при работе с напряжением до 500 В переменного тока
• Латунная токоведущая пластина с гальваническим покрытием снижает риск окисления и повышает долговечность контакта

Преимущества

• Комбинированная конструкция: одна заглушка одновременно выполняет функции разделителя и торцевой крышки - экономит место и время монтажа
• Надежная защелка: не требует винтов или клея, легко снимается при необходимости замены
• Высокая термостойкость: полиамид PA6.6 выдерживает температуры от -40C до +105C
• Стабильная механическая жесткость: толщина 1 мм обеспечивает устойчивость к деформациям при сборке и эксплуатации

Ограничения применения

• Не применяется с клеммными блоками других серий - даже если они имеют аналогичный шаг контактов
• Не предназначен для работы в условиях постоянного погружения в жидкость - хотя материал IP67-подобный, формально степень защиты не указана производителем
• Не рекомендуется использовать в средах с высоким содержанием растворителей, масел или агрессивных химикатов - полиамид может подвергаться набуханию
• Не заменяет полноценную изоляцию при наличии напряжения выше 500 В - для таких задач нужны специализированные изолирующие элементы

Примеры использования

• Фиксация свободных фаз в трехфазных распределительных щитах
• Герметизация неиспользуемых выходов на контроллере станка
• Закрытие запасных клемм в системах автоматического управления конвейером
• Обеспечение безопасности при обслуживании оборудования - предотвращает случайное замыкание между соседними контактами

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью освобождена от провода - остаточные части могут помешать защелке
• При использовании нескольких заглушек подряд убедитесь, что все они установлены одинаково глубоко - это сохраняет эстетику и целостность сборки
• Артикул sq0803-1123 соответствует именно серой версии; другие цвета могут отличаться по внутренней конструкции
• Храните заглушки в сухом месте - хоть материал и устойчив к влаге, длительное воздействие воды может повлиять на адгезию защелки
• Если нужна защита от пыли и брызг - эта заглушка для клеммного блока ЗНН-1,5 мм2 серая (Ph-C D-UK 2,5) подходит лучше, чем обычные колпачки
