Заглушка латунная ОКМ-M20 | 88666 Fortisflex КВТ

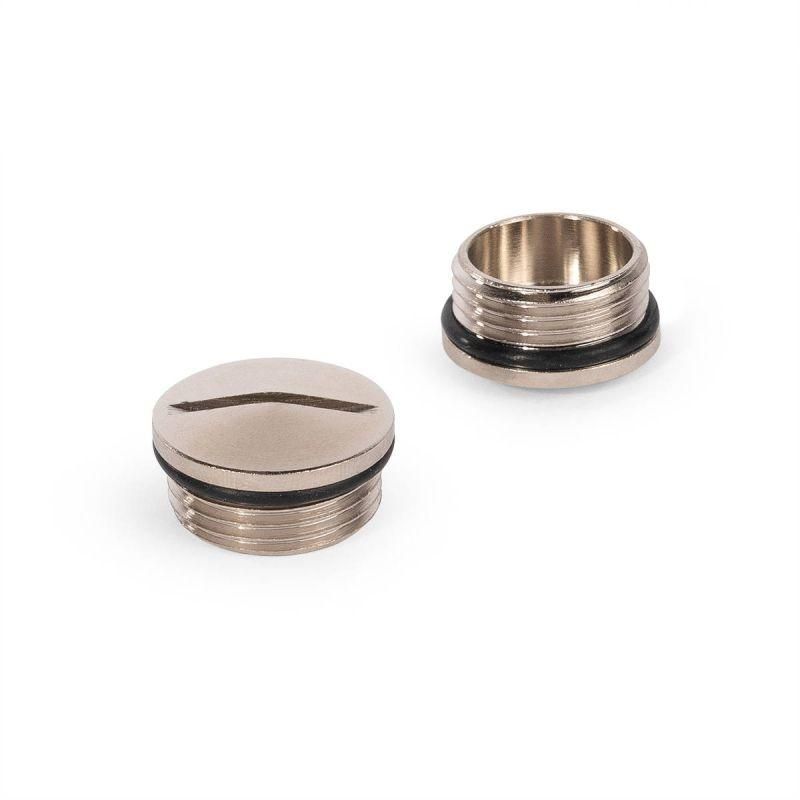

Заглушка латунная ОКМ-M20 от Fortisflex и КВТ — герметичная заглушка для закрытия резьбовых и нерезьбовых отверстий в щитовом оборудовании и распределительных коробках. Изделие обеспечивает высокую степень защиты IP68, выдерживает экстремальные температуры и устойчиво к химическим воздействиям.

Назначение и область применения

Загlushka латунная ОКМ-M20 предназначена для герметизации отверстий в электрооборудовании, где требуется исключить попадание пыли, воды и других загрязнений. Подходит для установки в распределительных коробках, щитах управления, промышленных панелях и наружных устройствах. Применяется там, где важна надёжная изоляция кабельных вводов или необходима герметизация пустых отверстий после демонтажа оборудования.

Технические характеристики

• Материал корпуса: латунь с никелированным покрытием
• Номинальный размер резьбы: M20 (метрическая, по EN 60423)
• Монтажный диаметр: 20 мм
• Длина резьбы: 8 мм
• Общая длина: 19 мм
• Уплотнение: неопрен — эластичный, устойчив к маслам и топливу
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Рабочий температурный диапазон: от -40 °C до +100 °C; кратковременно допускается +120 °C
• Цвет: стальной (матовый металлик за счёт никелирования)

Совместимость и монтаж

Заглушка латунная ОКМ-M20 имеет внутреннюю резьбу M20 и совместима со стандартными кабельными вводами и фитингами этого размера. Устанавливается в резьбовое отверстие обычным завинчиванием. Для монтажа в **нерезьбовые** отверстия требуется предварительная перфорация и использование **дополнительной контргайки**, которая фиксирует заглушку с обратной стороны.

На поверхности заглушки есть прорезь под шлицевую отвертку — позволяет затягивать её вручную без специального инструмента. При использовании в нерезьбовых отверстиях рекомендуются следующие инструменты для пробивки:

• Гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы и наборы перфоформ: НМПО-PG, НМПО-MG

Безопасность и стандарты

Изготовлена в соответствии с требованиями стандарта EN 60423 для метрической резьбы. Степень защиты IP68 соответствует международному стандарту IEC 60529. Материалы сертифицированы на соответствие требованиям безопасности для промышленного электрооборудования.

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы даже во влажной и агрессивной среде
• Неопреновое уплотнение сохраняет эластичность при низких температурах и не трескается при контакте с маслами и топливом
• Высокая механическая прочность — выдерживает нагрузки при монтаже и вибрацию в работе
• Простота установки: можно завинчивать вручную благодаря прорези под отвертку
• Подходит как для резьбовых, так и для нерезьбовых отверстий (при использовании контргайки)

Ограничения применения

• Не предназначен для постоянного давления выше атмосферного — не является элементом трубопровода под напором
• При температурах свыше +100 °C возможна потеря эластичности уплотнения — кратковременный нагрев до +120 °C допустим, но не рекомендуется для продолжительной работы
• Для монтажа в нерезьбовые отверстия обязательна подготовка отверстия с помощью специальных прессов — ручная перфорация недопустима
• Не следует использовать в условиях постоянного воздействия открытого пламени или высоких температур (>120 °C)

Примеры использования

• Герметизация свободных отверстий в распределительном щите на производстве
• Фиксация кабельных вводов в наружных шкафах автоматики
• Закрытие отверстий после замены старого оборудования на станках и конвейерах
• Защита точек входа кабелей в системах управления насосами и компрессорами

Практические советы

• Перед установкой проверьте диаметр отверстия — он должен точно соответствовать 20 мм, особенно при монтаже в нерезьбовые места
• При использовании контргайки убедитесь, что она плотно прилегает к поверхности корпуса — это гарантирует герметичность
• Никелированное покрытие не требует дополнительной антикоррозийной обработки, но при необходимости можно протирать мягкой тканью без абразивов
• Для удобства сборки используйте шлицевую отвертку — она позволит затянуть заглушку без ключа, даже в труднодоступных местах
• Не применяйте силовой инструмент для завинчивания — переусилие может повредить резьбу или уплотнение
