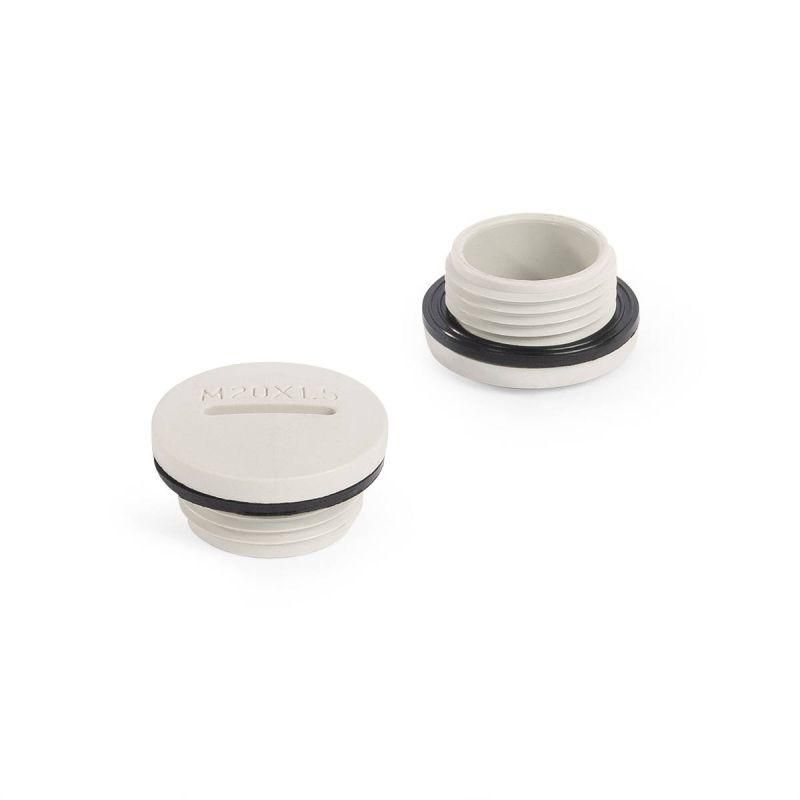

Заглушка пластиковая ОКП-M20 | 88674 Fortisflex КВТ

Заглушка пластиковая ОКП-M20 от Fortisflex и КВТ (артикул 88674) предназначена для герметичного закрытия резьбовых отверстий в щитовом оборудовании и распределительных коробках, обеспечивая надёжную защиту от пыли и воды даже при длительном погружении.

Назначение и область применения

Заглушка пластиковая ОКП-M20 используется для герметизации свободных резьбовых отверстий M20, оставшихся после установки кабельных вводов. Применяется в электрощитах, распределительных коробках, пультах управления и других устройствах, где требуется изоляция от внешней среды. Подходит для промышленной автоматики, энергетики, транспорта и оборудования, работающего в агрессивных условиях.

Технические характеристики

• Номинальный размер резьбы: M20 (метрическая, по EN 60423)
• Монтажный диаметр: 20 мм — соответствует стандартным отверстиям под кабельные вводы
• Общая длина: 22 мм
• Длина резьбы: 9 мм — достаточна для прочного зацепления в корпусе
• Материал корпуса: полиамид PA (нейлон 6.6), самозатухающий по UL94V2, без галогенов
• Материал уплотнения: неопрен — эластичный, долговечный, устойчив к перепадам температур
• Степень защиты: IP68 — полная защита от пыли и возможности длительного погружения в воду
• Рабочий температурный диапазон: от -40 °C до +100 °C; кратковременно выдерживает до +120 °C
• Цвет: светло-серый

Совместимость и монтаж

Заглушка пластиковая ОКП-M20 совместима со всеми стандартными резьбовыми отверстиями M20, выполненными в металлических или композитных корпусах. Устанавливается вручную — достаточно вкрутить её до упора. Для удобства на внешней поверхности есть прорезь под шлицевую отвертку. Инструменты для предварительного сверления/пробивания отверстий: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. После пробивки отверстия необходимо удалить фаску и заусенцы перед установкой заглушки.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрической резьбы
• Материал корпуса сертифицирован по UL94V2 — самозатухающий, не распространяет горение
• Не содержит галогенов — безопасен при возгорании, не выделяет токсичных паров
• IP68 — подтверждает высокую степень герметичности в соответствии с IEC 60529

Преимущества

• Высокая химическая стойкость: устойчива к синтетическим маслам, бензину, дизтопливу, растворителям
• Ударопрочность и жесткость материала — не деформируется при механическом воздействии
• Широкий температурный диапазон — работает в холодных и нагреваемых помещениях
• Эргономичный дизайн с прорезью — позволяет затягивать заглушку обычной отверткой без специнструмента
• Долговечность: не стареет под UV-излучением, не теряет эластичность уплотнения

Ограничения применения

• Не предназначен для использования в качестве кабельного ввода — только для глухого закрытия отверстия
• Не рекомендуется применять в условиях постоянного давления выше атмосферного (например, в напорных трубопроводах)
• При температурах выше +120 °C возможна потеря герметичности — допускается лишь кратковременный перегрев
• Не следует использовать в контакте с сильнодействующими кислотами и щелочами — материал не рассчитан на такие среды

Примеры использования

• Закрытие лишнего резьбового отверстия в распределительном щите АИП
• Герметизация портов в пультах управления насосных станций
• Финальная герметизация вводов в взрывозащищённых корпусах
• Использование в системах гидравлики и пневматики, где важна защита от влаги и масла
• Применение в судостроении и железнодорожной автоматике — там, где требуются IP68 и широкий температурный диапазон

Практические советы

• Перед установкой проверьте внутреннюю резьбу отверстия — она должна быть чистой и без повреждений
• Не используйте силовой инструмент (дрель, ударную отвертку) — можно повредить резьбу или треснуть корпус
• При необходимости замены — легко демонтируется обычной плоской отверткой через прорезь
• Для монтажа в толстые стенки (более 8 мм) убедитесь, что длина резьбы 9 мм достаточна для захода
• Подбирайте заглушку по точному размеру резьбы — M20 ≠ G½" или NPT — они несовместимы
• Храните в сухом месте, избегайте прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие снижает срок службы
