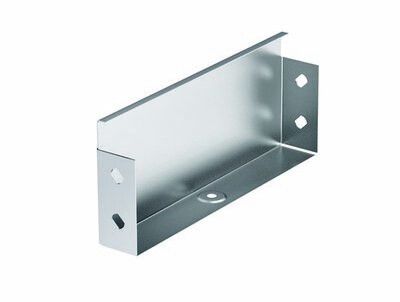

Пластина торцевая TC 400х50 - 30197 ДКС

Заглушка сборная ТС 400х50 DKC - это завершающий элемент кабельной трассы системы S5 Combitech, предназначенный для герметичного закрытия концов лотков шириной 400 мм и высотой 50 мм. Благодаря оцинкованной стали и усиленному исполнению, заглушка сборная ТС 400х50 DKC обеспечивает защиту от пыли и влаги до уровня IP44, сохраняя целостность трассы даже в условиях повышенной влажности.

Назначение и область применения

Заглушка сборная ТС 400х50 DKC используется для герметичного закрытия торцовых участков кабельных лотков в системе S5 Combitech. Применяется там, где требуется исключить попадание пыли, влаги и сторонних предметов внутрь трассы - например, на производствах, в помещениях с высокой запылённостью, на открытых площадках или в технологических каналах зданий.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - устойчивая к коррозии поверхность с равномерным покрытием
• Габариты: ширина 400 мм, высота 50 мм - точно соответствует габаритам лотков S5 Combitech
• Толщина материала: 1 мм - обеспечивает жёсткость и долговечность без избыточного веса
• Покрытие: непрерывное холодное цинкование - защищает от ржавчины даже при механическом воздействии
• Исполнение: усиленное - повышена прочность к нагрузкам и деформациям
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech

Совместимость и монтаж

Заглушка сборная ТС 400х50 DKC совместима только с лотками системы S5 Combitech шириной 400 мм и высотой 50 мм. Конструкция состоит из:

• пластины TC - основной элемент, перекрывающий торец лотка;
• двух уголков FR - фиксируют заглушку по боковым стенкам лотка;
• крепёжных элементов - болты и гайки для надёжной установки.

Монтаж выполняется вручную: заглушка плотно надевается на торец лотка, уголки FR заводятся внутрь, затем крепёж затягивается до упора. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Заглушка сборная ТС 400х50 DKC соответствует требованиям к герметичности IP44 (защита от твердых частиц >1 мм и брызг воды со всех направлений). Материал не поддерживает горение, что важно для соблюдения норм пожарной безопасности в промышленных объектах. Климатическое исполнение УХЛ2 позволяет применять изделие в большинстве помещений России и стран СНГ.

Преимущества

• Обеспечивает полную герметизацию конца трассы - предотвращает попадание влаги и пыли внутрь кабельного канала
• Не требует доработки или модификации - полностью готов к установке из коробки
• Сохраняет эстетический вид трассы - совпадает по цвету и форме с другими элементами S5 Combitech
• Увеличивает срок службы кабельной системы - благодаря антикоррозийному покрытию и усиленному исполнению

Ограничения применения

• Подходит только для лотков шириной 400 мм и высотой 50 мм - несовместима с другими размерами
• Не предназначена для наружной эксплуатации под открытым небом - хотя имеет IP44, она не рассчитана на постоянный дождь или прямое UV-воздействие
• Не заменяет перфорированные крышки или решётки - предназначена исключительно для герметичного закрытия

Примеры использования

• Финишная заглушка на конце кабельной трассы в цехе металлургического предприятия
• Закрытие торца лотка в распределительном щите на производстве пищевых продуктов
• Завершение маршрута кабеля в офисном здании с высокой влажностью (например, в HVAC-системах)

Практические советы

• Перед установкой проверьте, чтобы торец лотка был ровным - искривления снижают герметичность
• Не используйте заглушку сборную ТС 400х50 DKC вместо переходника или ответвления - она работает только на конце трассы
• При длительной эксплуатации в условиях частых температурных колебаний рекомендуется периодически осматривать крепёж на предмет ослабления
• Этот элемент лучше всего комплектовать с неперфорированными крышками и защитными пластинами для стыков - так достигается максимальная степень защиты IP44
