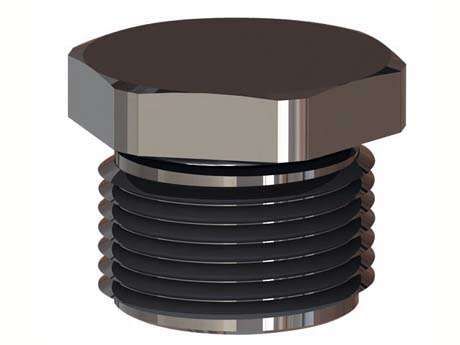

Заглушка взрывозащищенная М20х1,5 LT-B-TS1MBN | 4101000130 Световые Технологии

Заглушка взрывозащищенная М20х1,5 LT-B-TS1MBN от компании Световые Технологии предназначена для герметичного закрытия резьбовых отверстий в оборудовании, работающем во взрывоопасных зонах. Продукт сертифицирован для применения в средах с газами и пылью, обеспечивает надежную изоляцию и устойчив к экстремальным температурам и механическим воздействиям.

Назначение и область применения

Заглушка взрывозащищенная М20х1,5 LT-B-TS1MBN используется для герметизации неиспользуемых резьбовых входов в корпусах взрывозащищенного оборудования — например, светильников, распределительных коробок, датчиков. Она предотвращает проникновение взрывоопасных газов, пыли и влаги внутрь устройства, сохраняя целостность взрывозащиты.

Область применения: зоны классификации по газу — Zone 1 и Zone 2; по пыли — Zone 21 и Zone 22. Подходит для установки в системах взрывозащищенного освещения, на производствах химической, нефтегазовой, горнодобывающей отраслей.

Технические характеристики

• Номинальный размер резьбы: M20×1,5 — совместима со стандартными резьбовыми отверстиями этого типа
• Материал корпуса: латунь никелированная — устойчива к коррозии, не выделяет искр, долговечна в агрессивной среде
• Степень защиты: IP66/IP68 — полная защита от пыли и временного погружения в воду, включая мощные струи воды
• Диапазон рабочих температур: от -60 °C до +180 °C — работает в условиях Arctic-климатов и высокой термической нагрузки
• Ударопрочность: IK08 — выдерживает удар энергии 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Маркировка по взрывозащите: 1ExdIICGbX / 1ExeIICGbX / ExtbIIICDbX — соответствует требованиям IECEx и ATEX для взрывозащиты типов d (искробезопасная оболочка), e (повышенная безопасность) и tb (защита от пылевых слоев)
• Не содержит галогенов — безопасна при возгорании, не выделяет токсичных паров
• Диаметр корпуса: 25 мм — компактный профиль для плотной установки
• Цвет: естественный — не окрашена, сохраняет металлический вид никелированной латуни
• Комплектация: готовая к монтажу заглушка в сборе
• Гарантийный срок: 18 месяцев

Совместимость и монтаж

Заглушка взрывозащищенная М20х1,5 LT-B-TS1MBN устанавливается в резьбовое отверстие стандартного размера M20×1,5. Для монтажа требуется обычный ключ или гаечный ключ подходящего размера. Перед установкой проверьте чистоту резьбы и отсутствие повреждений. Нельзя использовать силовые инструменты с высоким крутящим моментом — перетяжка может деформировать резьбу и нарушить взрывозащиту.

Подходит для корпусов оборудования серии LT-B-TS, а также других устройств с аналогичным типом резьбы и сертификатом взрывозащиты Exd, Exe или Extb.

Безопасность и стандарты

Изделие соответствует международным нормам ATEX и IECEx. Маркировка 1ExdIICGbX / 1ExeIICGbX / ExtbIIICDbX подтверждает соответствие требованиям для:

• Zone 1 и Zone 2 — опасные зоны с возможностью образования взрывоопасных газовых смесей
• Zone 21 и Zone 22 — зоны с наличием воспламеняемой пыли

Сертификация распространяется на материалы, конструкцию и методы испытаний. Гарантия сохранения взрывозащиты действует при соблюдении условий эксплуатации и правил монтажа.

Преимущества

• Высокая степень герметичности IP66/IP68 — исключает попадание влаги и пыли даже при прямом контакте с водой
• Работа при экстремальных температурах — от арктических холодов до нагрева вблизи тепловыделяющих элементов
• Ударопрочность IK08 — защищена от случайных механических повреждений при обслуживании
• Никелированная латунь — не требует дополнительной антикоррозийной обработки, устойчива к химическим веществам
• Отсутствие галогенов — снижает риск образования ядовитых продуктов горения при аварии
• Сертифицирована для трех типов взрывозащиты одновременно — d, e, tb — универсальность применения

Ограничения применения

• Не предназначена для использования в качестве соединительного элемента — только для герметизации резервных отверстий
• Не рекомендуется применять в средах с постоянным давлением выше 1 бар без дополнительной проверки
• Не следует использовать с резьбой другого шага или диаметра — несовместимость нарушает герметичность и взрывозащиту
• Не подходит для установки в зонах с открытой пламенной средой — не является противопожарным элементом
• Не допускается использование с несертифицированными кабельными вводами или адаптерами — это нарушает комплексную защиту системы

Примеры использования

• Закрытие свободных резьбовых отверстий во взрывозащищенных светодиодных светильниках на нефтебазах
• Герметизация запасных входов в распределительных щитах на химических заводах
• Фиксация резервных каналов в корпусах датчиков уровня на угольных шахтах
• Завершение монтажа в системах автоматического контроля в пищевой промышленности с повышенными требованиями к чистоте

Практические советы

• Перед установкой протестируйте резьбу на предмет деформаций — даже микроскопические повреждения нарушают герметичность
• Не используйте герметики или ленту ФУМ — они могут изменить электростатический потенциал и нарушить сертификацию взрывозащиты
• Проверяйте наличие маркировки на изделии после монтажа — она должна быть четко видна для инспекций
• При замене заглушки всегда используйте оригинальную модель LT-B-TS1MBN — другие модели могут иметь отличную сертификацию
• Храните в сухом месте, избегайте контакта с маслами и растворителями — они могут повредить никелированное покрытие
