Заглушка взрывозащищенная нерж. М20х1,5 LT-B-TS1MX(304) | 4327001120 Световые Технологии

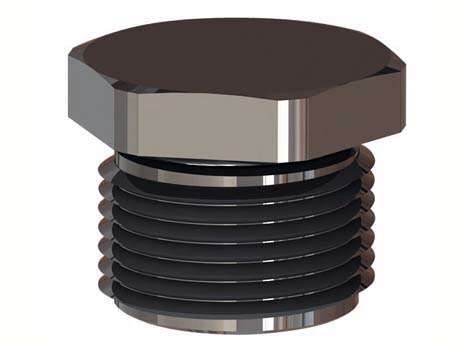

Заглушка взрывозащищенная нержавеющая М20х1,5 LT-B-TS1MX(304) от компании Световые Технологии предназначена для герметичного закрытия резервных резьбовых отверстий во взрывозащищённом оборудовании, обеспечивая сохранение степени защиты IP66/IP68 и соответствие требованиям взрывобезопасности. Применяется в системах взрывозащищённого освещения, где важна надёжность и долговечность в агрессивных средах.

Назначение и область применения

Заглушка взрывозащищенная нержавеющая М20х1,5 LT-B-TS1MX(304) используется для герметизации неиспользуемых резьбовых входов в корпусах взрывозащищённого оборудования. Предназначена исключительно для установки на устройства, соответствующие нормам взрывозащиты — например, светильники, распределительные коробки, соединительные муфты. Подходит для работы в зонах с повышенным риском возгорания или взрыва газов, паров, пыли.

Технические характеристики

• Материал: Нержавеющая сталь 304 — устойчив к коррозии, химическим воздействиям, перепадам температур.
• Размер резьбы: M20×1,5 — совместима с резьбой стандарта ISO 13-1,5, распространённой в взрывозащищённом оборудовании.
• Степень защиты: IP66/IP68 — полная защита от пыли и временного погружения в воду, включая мощные струи воды и длительную эксплуатацию в условиях высокой влажности.
• Взрывозащита: Соответствует маркировкам 1ExdIICGbX / 1ExeIICGbX / ExtbIIICDbX — допущена к применению в зонах класса 1G (газовая среда) и 1D (пылевая среда), категории Gb и Db.
• Диапазон температур: От -60 °C до +100 °C — работает в экстремальных климатических условиях, включая холодные регионы и нагреваемые помещения.
• Ударопрочность: Да — выдерживает механические нагрузки, вибрацию, случайные удары без потери герметичности.
• Цвет: Естественный — цвет металла без покрытия, не требует окраски.
• Гарантия: 18 месяцев.
• Нормативный документ: ТУ 3400-030-88466159-15 — сертифицирована по российским техническим условиям.

Совместимость и монтаж

Заглушка взрывозащищенная нержавеющая М20х1,5 LT-B-TS1MX(304) устанавливается методом накладного монтажа — вворачивается в резьбовое отверстие корпуса. Совместима с любым оборудованием, имеющим внутреннюю резьбу M20×1,5 и соответствующую маркировке взрывозащиты Ex d, Ex e или Ex tb. Для правильной установки необходимо использовать подходящий ключ и соблюдать момент затяжки — избыточное усилие может повредить резьбу или уплотнительную поверхность. Убедитесь, что отверстие чистое и не имеет деформаций перед установкой.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60079-0, IEC 60079-1 (взрывозащита типа “d”), IEC 60079-7 (тип “e”) и IEC 60079-31 (тип “tb”). Сертификаты подтверждают безопасность применения в опасных зонах: Zone 1, Zone 2, Zone 21, Zone 22. Герметизация достигается за счёт точной формы тела заглушки и плотного контакта с поверхностью корпуса — без использования дополнительных уплотнителей. Не применяйте с другими типами резьбы — это нарушает взрывозащиту.

Преимущества

• Высокая коррозионная стойкость благодаря материалу 304 — идеально для морских портов, пищевых производств, химических цехов.
• Поддержание степени защиты IP66/IP68 даже после многократной сборки/разборки.
• Не требует обслуживания — не нуждается в замене уплотнений или смазки.
• Сохраняет целостность взрывозащиты при температурных колебаниях и вибрациях.
• Совместима с широким спектром оборудования серии LT-B-TS от Световые Технологии.

Ограничения применения

• Не предназначен для использования в качестве ответвления или переходника — только для герметизации резервных отверстий.
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или сверхвысокими давлениями выше указанных в нормативах.
• Не совместим с резьбой других размеров — M22, M25, G½ и т.д. — использование с несовместимой резьбой аннулирует взрывозащиту.
• Не следует использовать в условиях, когда корпус оборудования подвергается частому демонтажу — это снижает срок службы резьбы.

Примеры использования

• Закрытие свободных резьбовых отверстий во взрывозащищённых светильниках на нефтегазовых платформах.
• Герметизация запасных входов в распределительных коробках на химическом заводе.
• Фиксация резервных каналов в кабельных проходах на угольных шахтах.
• Установка на корпуса двигателей и насосов в пищевой промышленности, где требуется мойка водой под давлением.

Практические советы

• Перед установкой проверьте резьбу в корпусе — наличие забитых частиц, ржавчины или повреждений может нарушить герметичность.
• При необходимости используйте слабый фторопластовый уплотнитель (не более одного слоя), но только если это разрешено заводом-изготовителем оборудования.
• Для контроля момента затяжки лучше применять динамометрический ключ — оптимальный момент указан в руководстве к оборудованию, но обычно составляет 1–2 Н·м.
• При использовании в условиях низких температур (-40 °C и ниже) убедитесь, что корпус не был ранее подвержен термическому удару — это может вызвать микротрещины в металле.
• Заглушка взрывозащищенная нержавеющая М20х1,5 LT-B-TS1MX(304) — часть серии LT-B-TS; для единообразия системы рекомендуется использовать все комплектующие из этой же серии.
