Закладная деталь фундамента ТАНС.31.007.000 (ЗФ-24/12/Д396-2,5-б) | OE-00029 OPORA ENGINEERING GALAD

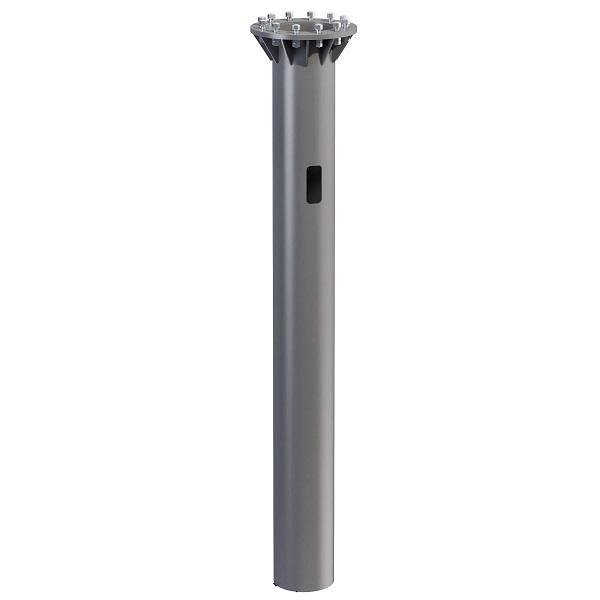

Закладная деталь фундамента (ЗФ-24/12/Д396-2,5-б) от бренда OPORA ENGINEERING предназначена для надёжного крепления опорных конструкций в бетонном основании, обеспечивает проход кабеля через фундамент и соответствует требованиям для слабоагрессивных сред. Артикулы танс.31.007.000 и oe-00029 указывают на серийный выпуск этой модели.

Назначение и область применения

Закладная деталь фундамента (ЗФ-24/12/Д396-2,5-б) используется для фиксации столбов, опор ЛЭП, осветительных конструкций и других вертикальных нагрузок прямо в бетонную массу фундамента. Она позволяет одновременно смонтировать механическую опору и провести кабель внутрь опоры через предусмотренный сквозной канал. Применяется в условиях умеренного климата, включая дороги, площадки, промышленные объекты и энергообъекты.

Технические характеристики

• Тип изделия: закладная деталь
• Материал: сталь
• Защитное покрытие: асфальтобитумная мастика — защищает от коррозии в условиях повышенной влажности
• Габариты: соответствуют типоразмеру ЗФ-24/12/Д396-2,5-б (диаметр 396 мм, толщина 2,5 мм)
• Сквозное окно: для пропуска кабеля диаметром до 120 мм (точная величина зависит от проекта)
• Климатический класс: II4–II11 по ГОСТ 16350-80
• Ветровой район: I–VII по СП 20.13330.2016
• Агрессивность среды: слабоагрессивная по СНиП 2.03.11

Совместимость и монтаж

Закладная деталь фундамента (ЗФ-24/12/Д396-2,5-б) устанавливается в опалубку перед заливкой бетона. Её необходимо точно выставить по уровню и вертикали, зафиксировать с помощью временных креплений. После затвердевания бетона она становится частью фундамента. Установка требует точного соблюдения проектной высоты вывода детали над поверхностью земли. Отклонение более ±5 мм может повлиять на установку опоры. Дополнительные отверстия под кабели или болты — только по специальному заказу.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 16350-80, СП 20.13330.2016 и СНиП 2.03.11. Асфальтобитумная мастика снижает риск электрохимической коррозии, что важно для долговечности в условиях влажного грунта. Соответствие нормам гарантирует безопасность при эксплуатации в зонах с возможным контактом с землёй и влагой.

Преимущества

• Объединяет функции крепления и кабельного прохода — экономит время и материалы при монтаже
• Асфальтобитумное покрытие не требует дополнительной антикоррозийной обработки на этапе установки
• Стандартизированный размер совместим с большинством типовых опорных конструкций
• Удобна для автоматизации сборки: легко позиционируется в опалубке

Ограничения применения

• Не рекомендуется для использования в климатических районах I4–II3 без предварительной проектной проверки и согласования с производителем
• Не предназначен для работы в сильноагрессивных средах (например, химически активные почвы, побережья с морской солью)
• Сквозное окно имеет фиксированный размер; для крупных кабелей (>120 мм) требуется модификация — только по заказу
• Не заменяет арматурный каркас фундамента — должна использоваться в составе спроектированной системы армирования

Примеры использования

• Фундаменты для опор воздушных линий электропередачи
• Подземные части светильников на автодорогах и городских улицах
• Основания для видеокамер, антенн, знаков дорожной сигнализации
• Промышленные опоры на предприятиях с небольшими вибрациями

Практические советы

• Перед заливкой бетона проверьте положение закладной детали (ЗФ-24/12/Д396-2,5-б): её верхний край должен находиться на уровне, указанном в проекте — обычно 50–150 мм выше уровня земли
• Используйте уровень и шаблон для контроля вертикальности — даже малый перекос усложнит монтаж опоры
• При работе в сырых грунтах убедитесь, что асфальтобитумное покрытие целое — при повреждении заделайте его битумной мастикой
• Для кабелей с большим внешним диаметром используйте переходники или уплотнители — не пытайтесь протянуть кабель силой через окно
• Сохраните документацию от производителя — при необходимости проведения испытаний или сертификации она потребуется
