Закладная деталь фундамента ТАНС.31.045.000 (ЗФ-16/4/К140-1,0-б) | OE-01969 OPORA ENGINEERING GALAD

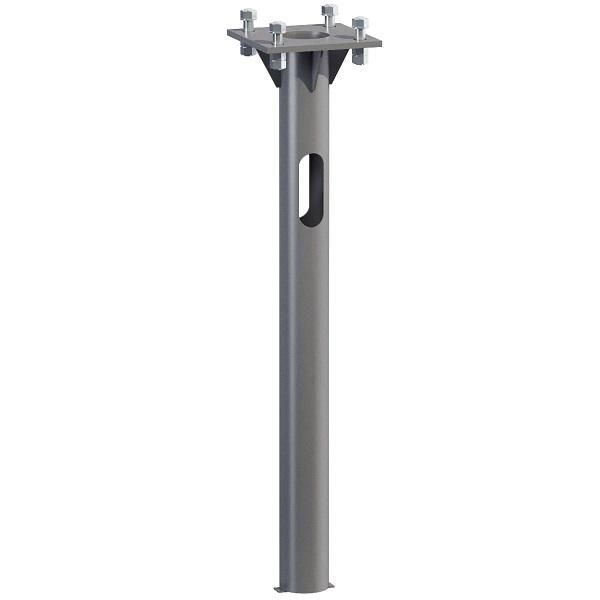

Закладная деталь фундамента (ЗФ-16/4/К140-1,0-б) от компании Опора инжиниринг предназначена для надёжного крепления опорных конструкций в бетонном основании. Элемент используется там, где требуется сквозной проход для кабеля и устойчивость к внешним нагрузкам - например, на линиях связи, освещения или энергоснабжения. Артикул танс.31.045.000 соответствует сертифицированному типоразмеру, рекомендованному для проектного использования.

Назначение и область применения

Закладная деталь фундамента (ЗФ-16/4/К140-1,0-б) применяется для фиксации вертикальных опор - столбов, мачт, антенной аппаратуры - прямо в бетонную плиту или фундамент. Её главная функция: обеспечить механическую связь между металлической конструкцией и бетонным основанием, одновременно позволяя провести кабель внутрь опоры через сквозное окно. Подходит для установки на объектах коммунальной инфраструктуры, транспорта, связи и энергетики.

Технические характеристики

• Тип изделия: закладная деталь
• Материал: сталь - прочная, свариваемая, с возможностью антикоррозийной защиты
• Диаметр: 108 мм - позволяет использовать с трубами и опорами аналогичного размера
• Длина подземной части: 1 метр - достаточна для удержания в грунте при нормальных условиях
• Способ монтажа: заливка в бетон - устанавливается до заливки фундамента, фиксируется положением в опалубке
• Покрытие: асфальтобитумная мастика - временная защита от влаги и коррозии во время хранения и транспортировки; не является долговечным покрытием
• Способ подводки кабеля: внутренний - сквозное окно в теле детали для пропуска кабеля в полость опоры
• Рекомендованный проектный ассортимент: да - изделие включено в стандартизированный перечень для проектировщиков

Совместимость и монтаж

Закладная деталь фундамента (ЗФ-16/4/К140-1,0-б) совместима с опорами и трубами диаметром 108 мм. Монтаж выполняется до заливки бетона: деталь устанавливается в опалубку, выставляется по вертикали, фиксируется и заливается бетоном. Убедитесь, что уровень верха детали соответствует уровню поверхности фундамента. Асфальтобитумная мастика - это лишь временное покрытие; после монтажа её необходимо удалить и выполнить постоянную антикоррозийную обработку.

Безопасность и стандарты

Эксплуатация допускается в климатических районах II4–II11 по ГОСТ 16350-80 и ветровых зонах I–VII по СП 20.13330.2016. Применение в более суровых условиях (I4–II3) требует отдельного проектного обоснования и согласования с производителем. Конструкция соответствует требованиям СНиП 2.03.11 к работе в слабоагрессивной среде. Нет данных о наличии сертификатов соответствия - проверьте наличие документов у поставщика перед использованием в ответственных объектах.

Преимущества

• Унифицированная форма - совпадает с проектными решениями, снижает риск ошибок при монтаже
• Сквозное окно для кабеля - исключает необходимость сверления или резки после заливки
• Высокая жесткость стали - обеспечивает устойчивость к изгибающим моментам от ветра и веса опоры
• Рекомендована для проектного использования - снижает сроки согласования и повышает надёжность расчётов

Ограничения применения

• Не предназначен для использования в сильноагрессивных средах (например, поблизости от химпроизводств или морского побережья) без дополнительной защиты
• Асфальтобитумная мастика не заменяет долговечную антикоррозийную обработку - после монтажа требуется её удаление и нанесение защитного покрытия
• Не рассчитана на самостоятельное восприятие значительных горизонтальных нагрузок - должна применяться только в составе системы с учётом расчёта фундаментного блока
• Дополнительные отверстия не предусмотрены в базовой комплектации - требуются по специальному заказу

Примеры использования

• Подключение кабелей к светильникам на автодорожных участках
• Установка опор видеонаблюдения на территории предприятий
• Фиксация антенн связи на промышленных площадках
• Монтаж опор освещения в городских парках и дворах

Практические советы

• Перед заливкой бетона проверьте вертикальность закладной детали - даже небольшой перекос может нарушить работу всей опоры
• Учитывайте посадочный диаметр 108 мм при выборе опоры - он должен точно совпадать с внутренним диаметром трубы
• После демонтажа опалубки немедленно удалите асфальтобитумную мастику и обработайте сталь противокоррозийным составом
• Для точного расчёта глубины и размеров фундамента обязательно обращайтесь к проектной организации - параметры зависят от типа грунта, ветровой нагрузки и высоты опоры
• Артикулы танс.31.045.000 и oe-01969 - это один и тот же продукт; используйте оба для поиска в каталогах поставщиков
