ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 - MSD125311R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 125A APC

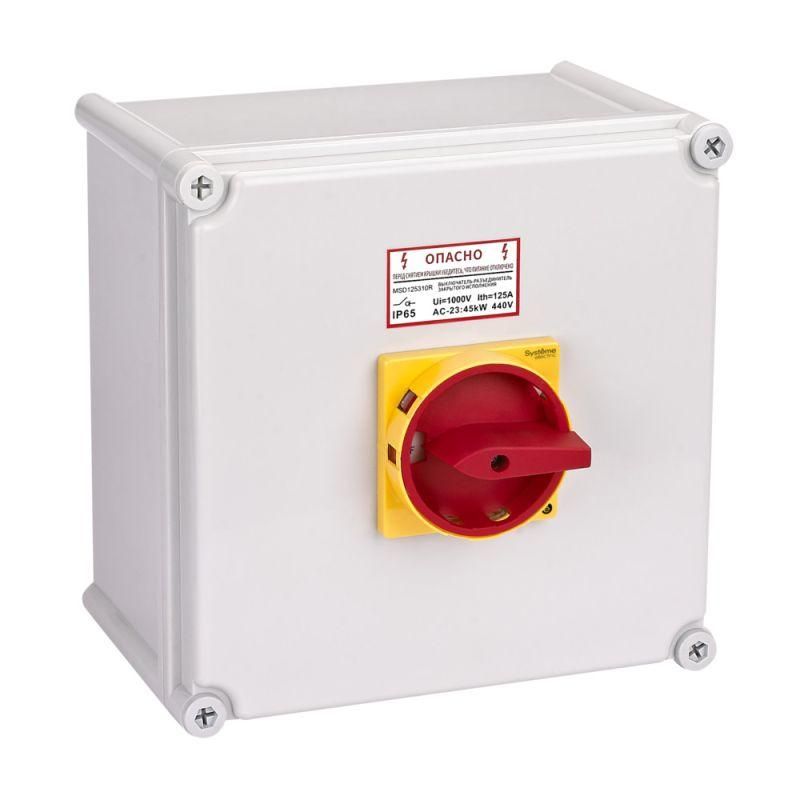

Выключатель-разъединитель главный аварийный 3P 125A закрытого исполнения IP65 с замком SE - устройство для безопасного отключения питания в аварийных ситуациях, предназначенное для работы в жестких условиях. Модель msd125311r от Systeme Electric обеспечивает надежную изоляцию и механическую фиксацию в положении «выключено» с помощью замка, что соответствует требованиям безопасности на промышленных объектах.

Назначение и область применения

Этот выключатель-разъединитель используется как главный аварийный рубильник для быстрого отключения электроэнергии в случае экстренной ситуации. Он применяется в системах управления оборудованием, где требуется физическое отключение цепи - например, на станках, конвейерах, насосных станциях, вентиляционных установках и других промышленных объектах. Устройство рассчитано на коммутацию активной, индуктивной и смешанной нагрузок, включая двигатели классов AC-3 и DC-3.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно, исключая риск остаточного напряжения;
• Номинальный ток: 125 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления, что делает его пригодным для использования в сырых, пыльных или открытых помещениях;
• Исполнение: закрытое - корпус предотвращает случайное прикосновение к токоведущим частям;
• Рукоятка: красная, поворотная - легко распознаётся, удобна для оперативного воздействия; после отключения фиксируется в положении «OFF»;
• Замок: возможность установки навесных замков - обеспечивает запирание в отключенном состоянии, соблюдая нормы LOTO (Lock Out Tag Out).

Совместимость и монтаж

Устройство предназначено для монтажа на DIN-рейку или плоскую поверхность (по типу крепления - указано в документации производителя). Подключение осуществляется через верхние и нижние зажимы для шин или кабелей сечением до 50 мм2. Для правильного монтажа необходимо убедиться, что посадочные размеры совпадают с местом установки. Клеммы рассчитаны на медные провода. Перед подключением проверьте соответствие сечения кабеля и допустимой температуры окружающей среды (до +40 C). Напряжение не указано - используйте в сетях до 690 В переменного тока (AC) или 440 В постоянного тока (DC), как принято для аналогичных изделий серии SystemePact MCP.

Безопасность и стандарты

Выключатель-разъединитель SE msd125311r соответствует международным стандартам IEC/EN 60947-3 для аппаратов отключения. Конструкция гарантирует четкое видимое разрывание цепи - обязательное требование для аварийных выключателей. Красная рукоятка и возможность запирания соответствуют принципам безопасности LOTO, применяемым на предприятиях согласно ГОСТ 12.2.085 и OSHA.

Преимущества

• Механическая блокировка замком исключает случайное включение - важное преимущество при обслуживании оборудования;
• Защита IP65 снижает необходимость в дополнительных кожухах или щитах в сложных условиях;
• Простая, интуитивная рукоятка позволяет быстро отключить питание даже в условиях стресса;
• Совместимость с двигателями AC-3 и DC-3 расширяет возможности применения в автоматических линиях;
• Производится в рамках серий SystemePact MCP - единая система компонентов, обеспечивающая взаимозаменяемость и стандартизированное крепление.

Ограничения применения

• Не предназначен для частого включения/отключения - это не контактор, а разъединитель; рекомендуется использовать в паре с автоматическим выключателем для защиты от перегрузок и КЗ;
• Не имеет функции автоматического отключения - работает только вручную;
• Не рассчитан на работу при температуре ниже –25 C - в холодных регионах требуется дополнительный обогрев или помещение;
• Не поддерживает дистанционное управление - только ручное воздействие на рукоятку.

Примеры использования

• Главный аварийный выключатель на входе в станок ЧПУ;
• Отключающее устройство перед группой насосов в канализационной насосной станции;
• Аварийный рубильник на конвейере пищевого производства с высокой влажностью;
• Центральный пункт отключения питания в цехе с несколькими машинами, где требуется выполнение процедуры LOTO.

Практические советы

• Перед установкой проверьте наличие свободного места вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке;
• Обязательно используйте навесной замок с ключом, контролируемым обслуживающим персоналом - это требование норм безопасности;
• Не забудьте указать на корпусе бирку «Аварийное отключение» - особенно важно в многоканальных системах;
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - при наличии нагара или окисления очищайте мягкой щеткой;
• Если ваша система требует автоматической блокировки - выбирайте модель с электромагнитным замком, так как эта версия msd125311r предусматривает только механическую фиксацию.
