ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 - MSD80311R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 80A APC

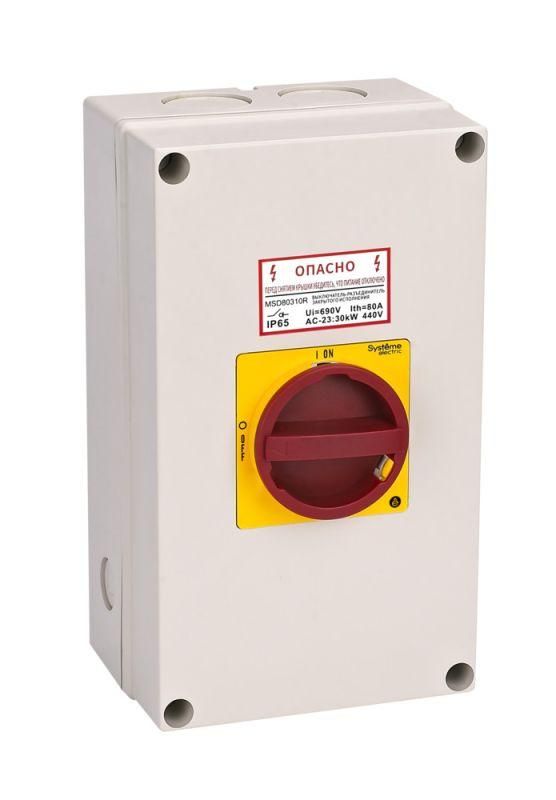

Выключатель-разъединитель SE MSD80311R - устройство для безопасного отключения силовой цепи в аварийных ситуациях. Установлен в закрытом корпусе IP65, оснащён красной рукояткой с возможностью блокировки замками и рассчитан на работу с током до 80 А. Подходит для промышленных установок, где требуется надёжное и защищённое управление питанием.

Назначение и область применения

Выключатель-разъединитель SE MSD80311R предназначен для ручного отключения электрической цепи в экстренных случаях - например, при необходимости обслуживания оборудования или возникновении аварии. Он работает как главный аварийный выключатель в системах питания, обеспечивая физическое разрывание цепи. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации. Подходит для коммутации активных, индуктивных и смешанных нагрузок, включая двигатели классов AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 80 А - способен долговременно проводить ток этой величины без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP65 - полностью герметичен против пыли и устойчив к струям воды с любого направления
• Исполнение: закрытое - контакты и механизм находятся внутри прочного корпуса
• Рукоятка: красная, поворотная, с возможностью запирания навесными замками
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD80311R можно устанавливать двумя способами: на дверцу электрошкафа или на DIN-рейку. Для монтажа на дверцу предусмотрены крепёжные отверстия, для установки на рейку - специальные зацепы. Клеммы предназначены для подключения медных проводников сечением до 25 мм2. Обязательно соблюдайте требуемый зазор между контактами и другими элементами - минимальное изоляционное расстояние обеспечивает безопасную работу даже при повышенных напряжениях.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Конструкция гарантирует четкую визуальную индикацию положения (включено/выключено) и предотвращает случайное включение благодаря возможности блокировки рукоятки. Наличие замка позволяет применять его в соответствии с правилами LOTO (Lock Out Tag Out) - процедурами безопасного отключения энергообъектов перед ремонтом.

Преимущества

• Закрытый корпус IP65 защищает внутренние части от пыли, влаги и внешних воздействий - идеально для цехов с высокой запылённостью или влажностью
• Функция блокировки рукоятки навесным замком обеспечивает контроль доступа и исключает неквалифицированное включение
• Высокий механический ресурс - устройство выдерживает многократные операции включения/отключения без потери надёжности
• Большое изоляционное расстояние снижает риск пробоя и увеличивает безопасность при работе с высокими напряжениями
• Удобный монтаж на DIN-рейку или дверцу - гибкость компоновки в шкафах различной конструкции

Ограничения применения

Выключатель-разъединитель SE MSD80311R не предназначен для частого нормального включения/отключения - он не имеет дугогашения и не рассчитан на коммутацию больших токов под нагрузкой. Его следует использовать только для аварийного отключения или планового отключения при отсутствии нагрузки. Также не рекомендуется применять в средах с постоянным воздействием химически агрессивных паров или масел - хотя IP65 защищает от пыли и брызг, длительный контакт с агрессивными веществами может повредить материалы корпуса.

Примеры использования

• Главный аварийный выключатель на входе в станок ЧПУ
• Отключающее устройство перед частотным преобразователем на конвейере
• Центральный выключатель для группы насосов в водопроводной насосной станции
• Аварийный рубильник в щите управления технологической линией

Практические советы

• Перед установкой проверьте соответствие посадочного места - размеры корпуса должны позволять свободно закрыть дверцу шкафа
• При монтаже на дверцу используйте уплотнители, чтобы сохранить степень защиты IP65
• Обязательно применяйте навесные замки с ключами, контролируемыми обслуживающим персоналом - это обязательное условие для выполнения требований OSHA / ГОСТ Р МЭК 60204-1
• Не используйте этот выключатель для регулярного включения двигателей - всегда отключайте нагрузку через контактор или пускатель, затем отключайте MSD80311R для изоляции
• Проверяйте состояние контактов и рукоятки каждые 6 месяцев - особенно в условиях высокой влажности или запылённости
