ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 С ЗАМКОМ - MSD20411R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 20A APC

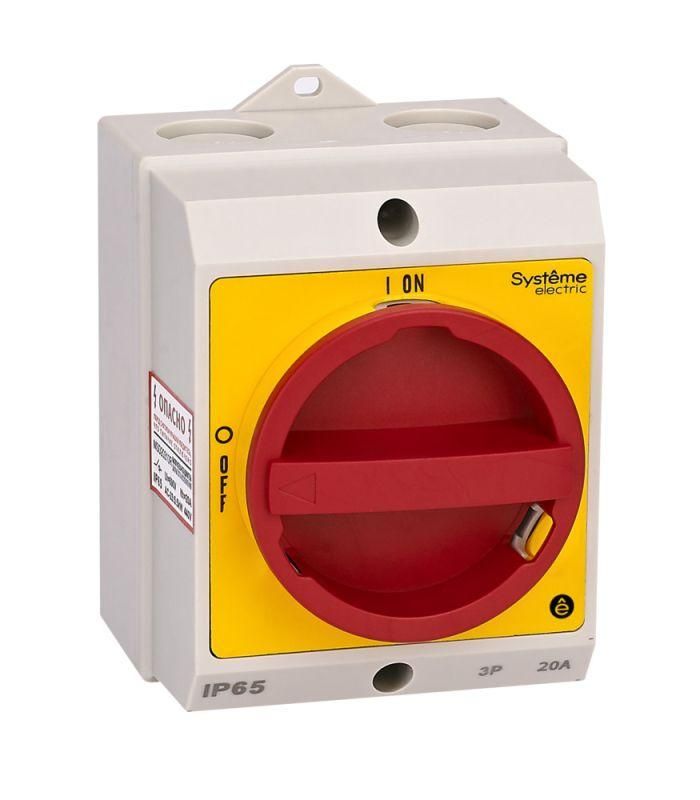

Выключатель-разъединитель Systeme Electric MSD20411R - устройство для безопасного отключения электрооборудования в аварийных ситуациях. Его закрытое исполнение IP65 и возможность блокировки делают его надёжным решением для промышленных объектов, где важна защита от внешних воздействий и контроль доступа.

Назначение и область применения

Выключатель-разъединитель MSD20411R предназначен для ручного отключения электрической цепи в экстренных случаях - например, при необходимости проведения обслуживания, ремонта или возникновении аварии. Он работает как главный аварийный выключатель в системах управления оборудованием. Подходит для коммутации силовых цепей с активной, индуктивной или смешанной нагрузкой, включая двигатели классов AC-3 и DC-3. Часто используется на станках, конвейерах, насосных станциях и других промышленных установках, где требуется физическое отключение питания.

Технические характеристики

• Номинальный ток: 20 А - способен безопасно отключать нагрузки до этого значения;
• Число полюсов: 4 - позволяет разрывать все фазы и нейтраль одновременно, обеспечивая полную изоляцию цепи;
• Степень защиты: IP65 - полностью защищён от пыли и стойкий к водяным струям с любого направления;
• Исполнение: закрытое - контактная группа расположена внутри герметичного корпуса, исключающего случайное прикосновение;
• Рукоятка: красная, поворотная - легко узнаваема, удобна для быстрого действия даже в перчатках;
• Механический ресурс: высокий - рассчитан на многократные операции включения/выключения без потери надёжности;
• Гарантийный срок: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

MSD20411R можно устанавливать двумя способами: на дверцу оборудования или на DIN-рейку. Это даёт гибкость при проектировании щитов и панелей. Для монтажа на дверцу предусмотрены крепёжные отверстия, для установки на рейку - специальный защёлкивающий механизм. Устройство совместимо со стандартными шкафами и панелями промышленного типа. Кабельные входы рассчитаны на провода сечением до 16 мм2. Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг устройства для свободного поворота рукоятки.

Безопасность и стандарты

Выключатель-разъединитель MSD20411R соответствует требованиям международных норм безопасности для аппаратов коммутации. Благодаря большому изоляционному расстоянию между контактами достигается гарантированное разъединение - это предотвращает пробой и случайное включение. Красная рукоятка выполнена в соответствии с цветовой сигнализацией аварийных устройств (EN 60204-1). Возможность блокировки навесными замками позволяет соблюдать процедуры LOTO (Lock Out Tag Out) - обязательные для промышленной безопасности.

Преимущества

• Закрытый корпус IP65 - защищает внутренние компоненты от пыли, влаги и механических повреждений;
• Блокировка рукоятки - позволяет запирать устройство ключом, что исключает несанкционированное включение;
• Удобный монтаж - поддерживает два варианта крепления, снижает время установки;
• Высокий механический ресурс - долговечен даже при частых операциях;
• Яркая красная рукоятка - обеспечивает быстрое обнаружение и действие в условиях плохой видимости или стресса.

Ограничения применения

MSD20411R не предназначен для частого включения/отключения под нагрузкой - он не является автоматическим выключателем и не имеет функций защиты от перегрузок или коротких замыканий. Его задача - только физическое разъединение цепи. Также не рекомендуется использовать в средах с постоянным воздействием химически агрессивных паров или масел, которые могут повредить уплотнители корпуса. Температурный диапазон не указан - следует убедиться, что условия эксплуатации не выходят за пределы -25C…+60C, типичные для промышленных устройств такого типа.

Примеры использования

• Главный аварийный выключатель на станке с ЧПУ - отключает питание всех осей и системы управления;
• Аварийное отключение на конвейере с несколькими двигателями - размыкает все четыре фазы сразу;
• Щитовая система на производстве - установлен на дверце шкафа, чтобы персонал мог быстро отключить питание перед работой;
• Обслуживание насосной группы - блокируется замком во время планового ремонта.

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 20 А - превышение может вызвать перегрев и отказ контактов;
• При монтаже на DIN-рейку используйте только подходящую рейку шириной 35 мм;
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты и снизить надёжность соединения;
• Проверяйте состояние уплотнителей корпуса каждые 6 месяцев - особенно в сырых или пыльных помещениях;
• Выбирайте навесные замки с металлическим корпусом и антикоррозийным покрытием - они лучше сохранятся в промышленной среде.
