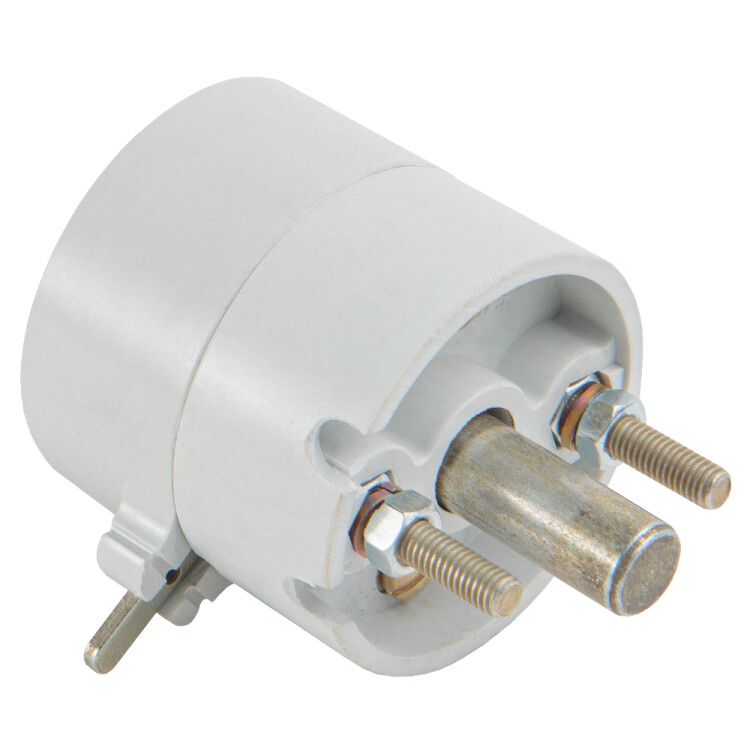

Замок электромагнитной блокировки ЗБ-1-220DC-УХЛ3 | 111489 КЭАЗ

Замок электромагнитной блокировки ЗБ-1-220DC-УХЛ3 от КЭАЗ предназначен для механической фиксации подвижных элементов электрооборудования — например, разъединителей и выключателей — при помощи электромагнита, работающего от сети постоянного тока 220 В. Артикул 111489 соответствует серийному исполнению УХЛ3 для умеренного и холодного климата.

Назначение и область применения

Замок электромагнитной блокировки ЗБ-1-220DC-УХЛ3 используется для предотвращения случайного или несанкционированного воздействия на оборудование высокого напряжения. Он блокирует перемещение рычагов, рукояток и других подвижных частей разъединителей, выключателей нагрузки, заземлителей и аналогичных устройств. Применяется в распределительных устройствах (РУ) подстанций, энергообъектах, промышленных цехах с высокими требованиями к безопасности персонала.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 220 В
• Тип изделия: электромагнитная блокировка с функциями полной блокировки
• Блокировка включения: да — препятствует введению оборудования в работу
• Блокировка отключения: да — исключает вывод из работы при наличии напряжения
• Блокировка в положении «включено»: да — фиксирует положение при подаче питания
• Блокировка в положении «выключено»: да — предотвращает включение при отключенном состоянии
• Исполнение: УХЛ3 — для эксплуатации в условиях умеренного и холодного климата (температура от −40 °C до +40 °C)
• Нормативный документ: ТУ 16-529.527-76

Совместимость и монтаж

Замок электромагнитной блокировки ЗБ-1-220DC-УХЛ3 устанавливается на корпусе или раме привода разъединителя/выключателя. Для надёжной работы требуется жесткая механическая связь между якорем замка и движущейся частью оборудования. Монтаж выполняется болтами через отверстия в крепёжных планках. Подключение осуществляется к цепям управления или сигнализации, питаемым от источника постоянного тока 220 В. Обязательно проверить полярность при подключении — замок не работает при обратной полярности.

Безопасность и стандарты

Замок ЗБ-1-220DC-УХЛ3 соответствует требованиям ТУ 16-529.527-76, регламентирующим безопасность блокировочных устройств в электроустановках. Конструкция обеспечивает гарантированную блокировку даже при отказе системы управления — механизм остаётся заблокированным при сохранении питания. Отказ питания вызывает автоматическое освобождение блокировки, что позволяет провести аварийное открытие.

Преимущества

• Полная четырёхсторонняя блокировка — исключает любые операции вне установленного порядка
• Высокая надёжность за счёт отсутствия подвижных контактов и механических износов
• Стойкость к внешним воздействиям благодаря исполнению УХЛ3 — подходит для открытых щитовых и неотапливаемых помещений
• Максимальная совместимость со стандартными приводами разъединителей КЭАЗ и аналогичными моделями

Ограничения применения

• Не применяется в сетях переменного тока — требует строго 220 В постоянного тока
• Не рассчитан на длительное включение без перерыва; рекомендовано использовать в режиме кратковременной активации
• Не подходит для установки во взрывоопасных зонах — отсутствует взрывозащита
• Не имеет защиты от намокания — не следует применять в местах с постоянным попаданием воды

Примеры использования

• Фиксация рукоятки разъединителя 10 кВ в положении «заземление» перед работой на участке
• Блокировка выключателя нагрузки в закрытом положении при проведении профилактики
• Защита от включения шкафа РУ при открытом доступе к токоведущим частям
• Система блокировок в комплекте с кнопочными постами и световыми индикациями на подстанциях

Практические советы

• Перед монтажом проверьте соответствие посадочного места — габариты замка должны точно совпадать с отверстием в приводе
• Обеспечьте плотный контакт якоря с блокируемым элементом — зазор более 1–2 мм снижает эффективность блокировки
• Подключайте источник питания через предохранитель на 1 А — защитит замок от импульсов и перегрузок
• При использовании в холодном климате контролируйте состояние контактов — возможна конденсация влаги внутри корпуса
• Замок ЗБ-1-220DC-УХЛ3 от КЭАЗ не требует обслуживания, но периодически проверяйте механическую целостность и чистоту рабочих поверхностей
