Защитная панель IP56 листовая сталь RAL7035 для вентиляторов и решеток 205x205 мм | R5RK13 DKC ДКС

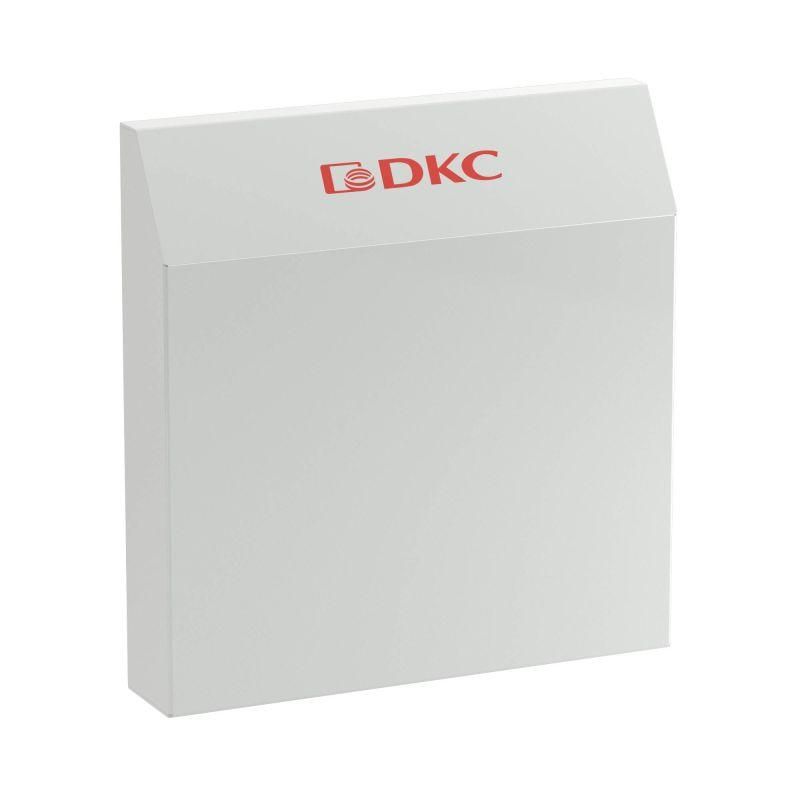

Защитная панель DKC (ДКС) r5rk13 предназначена для усиления защиты вентиляторов и вентиляционных решёток с габаритами 205×205 мм до уровня IP56, обеспечивая надёжную защиту от пыли, брызг воды и механических повреждений. Панель устанавливается поверх уже смонтированного оборудования и совместима со всеми вентиляторами и решётками типоразмера 13.

Назначение и область применения

Защитная панель DKC (ДКС) r5rk13 используется для увеличения степени защиты вентиляторов и вентиляционных решёток до IP56. Она защищает оборудование от попадания пыли, струй воды, случайных ударов и вандализма. Подходит для установки на шкафах, корпусах и других устройствах, где требуется повышенная безопасность и долговечность вентиляционных систем. Применяется в промышленных условиях - на станках, конвейерах, распределительных щитах, насосных станциях и в помещениях с высокой запылённостью или влажностью.

Технические характеристики

• Степень защиты: IP56 - полная защита от пыли и струй воды под давлением с любого направления
• Материал: листовая сталь с порошковым покрытием
• Цвет: RAL 7035 (серый каменный)
• Габариты панели: 295 × 305 мм (ширина × высота)
• Размер защищаемого объекта: 205 × 205 мм (типоразмер 13)
• Максимальное количество вентиляторов: 1
• Способ монтажа: винтовое крепление
• Фиксация: скрытая - винты недоступны снаружи, предотвращают несанкционированный доступ

Совместимость и монтаж

Панель DKC (ДКС) r5rk13 совместима со всеми вентиляторами и вентиляционными решётками, имеющими габариты 205×205 мм (типоразмер 13). Монтаж выполняется после установки самого вентилятора или решётки. Крепление осуществляется через четыре точки с помощью винтов - они расположены так, что головки находятся внутри панели, исключая возможность демонтажа без инструмента. Для правильной установки необходимо убедиться, что посадочное отверстие вентилятора точно соответствует размеру 205×205 мм. Недопустимо использование с устройствами большего или меньшего размера - это нарушит герметичность и защитные функции.

Безопасность и стандарты

Защитная панель DKC (ДКС) r5rk13 соответствует требованиям стандарта IEC 60529 по классификации степеней защиты IP56. Порошковое покрытие обеспечивает устойчивость к коррозии, химическим веществам и перепадам температур. Конструкция исключает риск контакта с движущимися частями вентилятора, снижая опасность травматизма. Соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Увеличивает уровень защиты вентилятора с IP44/54 до IP56 без замены самого устройства
• Порошковое покрытие устойчиво к царапинам, выцветанию и агрессивным средам
• Скрытые винты препятствуют несанкционированному вскрытию и вандализму
• Изготовлена из прочной стали - выдерживает механические нагрузки и удары
• Не требует специальных инструментов для установки - достаточно обычного набора отвёрток

Ограничения применения

• Подходит только для вентиляторов и решёток с точными габаритами 205×205 мм - другие размеры не допускаются
• Не предназначен для установки на вентиляторы с внутренними механизмами, выходящими за рамки 205×205 мм
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP56 не гарантирует герметичность при длительном подводном положении
• Запрещено применять в зонах с взрывоопасной средой - панель не имеет взрывозащиты

Примеры использования

• Установка на вентиляторы в электрощитовых комнатах с высокой запылённостью
• Защита вентиляционных решёток на производственных линиях с мойкой оборудования водой под давлением
• Монтаж на шкафы управления насосными станциями в канализационных коллекторах
• Обустройство вентиляции в холодильных камерах с частыми перепадами температур и конденсацией

Практические советы

• Перед установкой проверьте, чтобы вентилятор был правильно закреплён и не имел люфта - иначе панель будет деформироваться при работе
• Используйте антикоррозийные шайбы и винты из нержавеющей стали при монтаже во влажных средах
• Не затягивайте винты слишком сильно - это может повредить тонкий металл панели или вызвать деформацию посадочного места
• При необходимости обслуживания вентилятора используйте ключ для откручивания внутренних винтов - доступ возможен только с тыльной стороны шкафа
• Панель DKC (ДКС) r5rk13 не является элементом теплообмена - она не улучшает охлаждение, а лишь защищает существующую систему
