Защитная панель IP56 листовая сталь RAL9005 для вентиляторов и решеток 250x250/252x252 мм | R5RK15B DKC ДКС

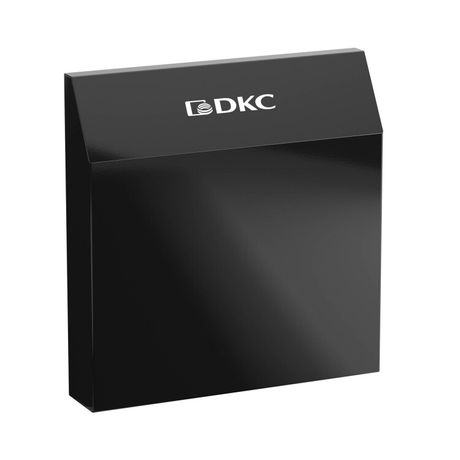

Защитная панель IP56 от DKC (арт. r5rk15b) - металлический экран из листовой стали с порошковым покрытием, устанавливаемый поверх вентиляторов и решёток размером 250×250/252×252 мм для повышения класса защиты до IP56 и защиты от механических повреждений.

Назначение и область применения

Защитная панель IP56 используется для усиления защиты вентиляторов и вентиляционных решёток, установленных на электрошкафах, корпусах оборудования или в системах принудительного охлаждения. Она предотвращает попадание пыли, воды и сторонних предметов внутрь устройства, одновременно снижая риск несанкционированного доступа. Подходит для установки на промышленном оборудовании, автоматических линиях, насосных станциях, транспортерах и других объектах с повышенными требованиями к надёжности и безопасности.

Технические характеристики

• Степень защиты: IP56 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы) и от мощных струй воды;
• Материал: листовая сталь с порошковым покрытием - прочная, устойчивая к коррозии и царапинам;
• Цвет покрытия: RAL9005 (матовый темно-серый);
• Габариты панели: 340 × 350 мм (ширина × высота);
• Размер совмещаемых вентиляторов/решёток: 250 × 250 мм / 252 × 252 мм (типоразмер 15);
• Количество вентиляторов: рассчитана на один вентилятор или одну решётку;
• Способ монтажа: винтовое крепление через четыре точки по периметру;
• Фиксация: скрытая - винты не видны после сборки, что исключает случайную демонтаж.

Совместимость и монтаж

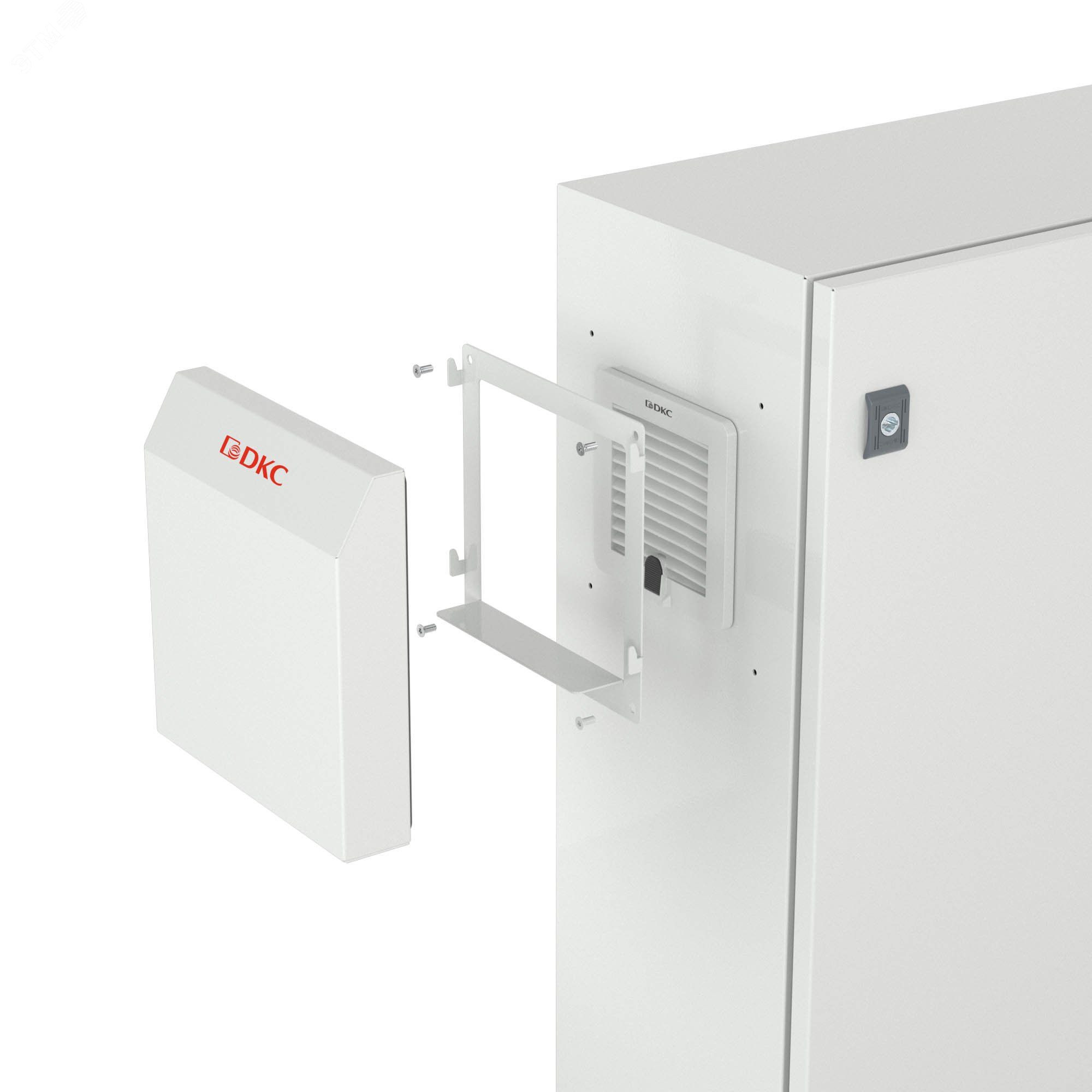

Панель совместима со всеми вентиляторами и решётками, имеющими внешний габарит 250×250 мм или 252×252 мм - типоразмер 15. Для установки требуется наличие подготовленных отверстий в корпусе оборудования под винты M4–M6. Монтаж выполняется поверх уже установленного вентилятора: панель выравнивается по контуру, фиксируется четырьмя винтами снизу и сбоку. После затяжки винтов внешняя рамка остаётся плотно прилегающей, образуя единый защитный барьер. Инструкция по монтажу не требует специальных инструментов - достаточно обычной отвёртки или ключа.

Безопасность и стандарты

Защитная панель соответствует требованиям IEC 60529 по классу защиты IP56. Конструкция исключает возможность доступа к вращающимся частям вентилятора при помощи стандартных инструментов, что соответствует нормам безопасности EN 60204-1. Порошковое покрытие не содержит свинца и хром(VI), безопасно при эксплуатации в помещениях с людьми.

Преимущества

• Увеличивает степень защиты вентилятора с IP44/IP54 до IP56 без замены самого устройства;
• Высокая механическая прочность - выдерживает удары, давление и попытки вскрытия;
• Не требует обслуживания - не нуждается в регулярной смазке или проверке креплений;
• Эстетично сочетается с другими элементами шкафа благодаря матовому черному цвету RAL9005;
• Скрытые крепления препятствуют самопроизвольному снятию и не позволяют легко получить доступ к вентилятору.

Ограничения применения

• Подходит только для вентиляторов и решёток с точным размером 250×250/252×252 мм - несовместима с другими типоразмерами;
• Не предназначена для установки в условиях постоянного погружения в воду или агрессивных средах (например, кислоты, щёлочи);
• Не рекомендуется использовать там, где требуется быстрый доступ к вентилятору - например, в местах частого техобслуживания;
• Масса панели (~1,8 кг) увеличивает нагрузку на крепления шкафа - необходимо проверить прочность основания перед монтажом.

Примеры использования

• На промышленных шкафах управления станков с ЧПУ - защита вентиляторов охлаждения от стружки и масла;
• В распределительных щитах на открытых площадках - предотвращение попадания дождевой воды и песка;
• На конвейерах в пищевой промышленности - обеспечение легкой мойки и соответствие санитарным нормам;
• В системах вентиляции холодильных камер - защита от конденсата и высокой влажности.

Практические советы

• Перед установкой проверьте точные размеры вентилятора - даже небольшая разница в 1–2 мм может помешать плотному прилеганию;
• Используйте пластиковые или медные шайбы под головки винтов, чтобы избежать повреждения покрытия при затяжке;
• Если панель устанавливается вне помещений, дополнительно проверьте герметичность зазора между панелью и корпусом - можно заполнить силиконовым герметиком;
• Запомните: панель r5rk15b от DKC - это не универсальный элемент, а решение именно для типоразмера 15; для других размеров используйте другие модели серии RAM block.
