Защитный модуль диод+LED 110/240VDC | SZM031FPD SE APC

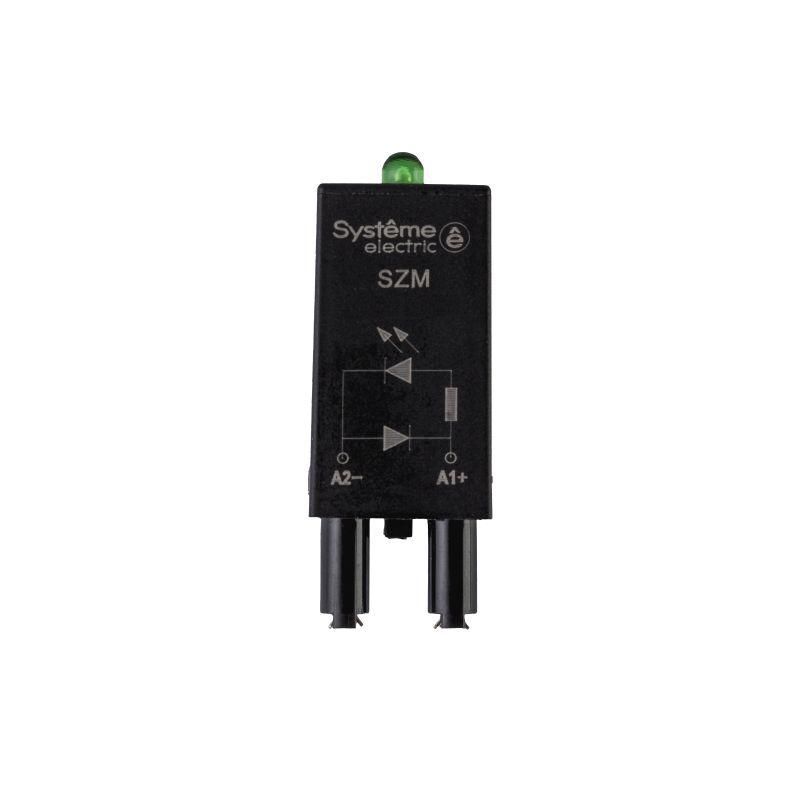

Защитный модуль диод+LED 110/240VDC SE от Systeme Electric предназначен для гашения импульсов самоиндукции на катушках электромагнитных реле Systeme Sig EMR, обеспечивая надёжную работу цепей постоянного тока 110–240 В. Модуль сочетает функциональный диод и светодиодную индикацию состояния, что упрощает диагностику и повышает безопасность.

Назначение и область применения

Защитный модуль диод+LED 110/240VDC SE используется для защиты контактов электромеханических реле от пробоя из-за высоких напряжений самоиндукции, возникающих при отключении катушки реле. Применяется в цепях постоянного тока 110–240 В, где используются реле Systeme Sig EMR. Подходит для установки внутри силовых шкафов, на DIN-рейке, в системах автоматизации, управляемых оборудованиях, конвейерах, насосных станциях и других промышленных устройствах.

Технические характеристики

• Тип компонента: разрядный (шунтирующий) диод + светодиодная индикация
• Номинальное рабочее напряжение: 110–240 В постоянного тока
• Индикация: светодиод горит при наличии напряжения на защищаемой катушке
• Подключение: через быстроразъёмные клеммы (без необходимости пайки)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Защитный модуль диод+LED 110/240VDC SE совместим исключительно с реле Systeme Sig EMR, имеющими катушки на 110–240 В постоянного тока. Устанавливается параллельно катушке реле - входные провода модуля подсоединяются прямо к выводам катушки. Кабели должны иметь сечение до 2,5 мм2. Для правильной работы важно соблюдать полярность: "+" модуля соединяется с положительным потенциалом катушки, "-" - с минусовым. Напряжение выше 240 В или ниже 110 В недопустимо - возможен выход из строя диода или светодиода.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности для промышленного электрооборудования. Соответствует нормам IEC 60947-5-1 для коммутационных устройств. Защита IP20 - допускает использование только во внутренних помещениях, в закрытых щитах. Открытые участки, повышенная запылённость или влага требуют дополнительной защиты корпуса.

Преимущества

• Устраняет скачки напряжения на контактных группах реле - продлевает срок службы механических частей
• Светодиод показывает наличие питания на катушке - позволяет оперативно выявить отказ или обрыв
• Не требует внешнего питания для индикации - работает от самого сигнала на катушке
• Легко заменяемый модуль вместо дискретных деталей - снижает время обслуживания

Ограничения применения

• Не применяется в цепях переменного тока - только постоянный ток 110–240 В
• Не предназначена для защиты мощных нагрузок (>5 А); для таких задач требуется отдельный фильтр
• Не рекомендовано использовать вне герметичных шкафов - отсутствие защиты от пыли и воды
• Не совместим с другими сериями реле кроме Systeme Sig EMR

Примеры использования

• Шкаф управления конвейерной линии - защита реле, переключающих двигатели
• Автоматическая система освещения здания - предохранение реле от пробоя при выключении
• Щит управления лифтами - обеспечение долговечности коммутируемых элементов
• Стационарные системы HVAC - контроль температурных реле с длительными циклами включения

Практические советы

• Перед установкой проверьте напряжение на катушке реле - оно должно точно попадать в диапазон 110–240 В DC
• Если светодиод не светится при питании - проверьте целостность диода, возможно он пробит; также убедитесь в правильном подключении полярности
• Запрещено использовать несколько модулей последовательно - каждый рассчитан на одну катушку
• При замене старого диода на этот модуль - удалите все лишние перемычки и паразитные соединения рядом с катушкой
• Артикул szm031fpd - единственный номер для заказа этого конкретного модуля от Systeme Electric; аналоги не обеспечивают ту же индикацию и надёжность
