Модули индикации и защиты диод (стандартная полярность) 6-220VDC - 9980300000 FINDER 99.80.3.000.00

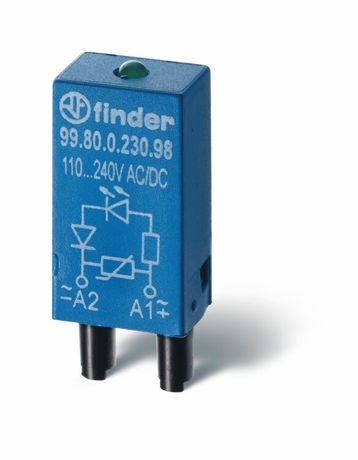

Модуль защиты Finder 99.80.3.000.00 - это компактный диодный защитный элемент, предназначенный для гашения обратной ЭДС на катушках постоянного тока, таких как реле и контакторы. Он устанавливается прямо на печатную плату и обеспечивает надёжную защиту электронных цепей от импульсов напряжения при отключении нагрузки.

Назначение и область применения

Модуль защиты Finder 99.80.3.000.00 используется для подавления высоких скачков напряжения, возникающих при выключении катушек постоянного тока - например, в реле, контакторах, соленоидах. Без такого модуля эти импульсы могут повредить чувствительную электронику, такую как микроконтроллеры или транзисторные ключи. Применяется в автоматических системах управления, промышленном оборудовании, панелях управления и устройствах с частым коммутированием нагрузок постоянного тока.

Технические характеристики

• Напряжение работы: 6–220 В постоянного тока (DC)
• Номинальный ток: 1 А
• Тип защиты: Диодный (обратнополярный, с анодом к минусу)
• Способ установки: Монтаж на печатную плату (SMD/through-hole)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: Пластик (не проводящий, изолирующий)
• Количество переключающих контактов: 1 - внутренний диод, не имеет внешних контактных выводов для подключения нагрузки
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль защиты Finder 99.80.3.000.00 предназначен для установки непосредственно на печатную плату. Его выводы совместимы со стандартными технологиями пайки. Подключается параллельно катушке постоянного тока - анод диода к минусовой клемме катушки, катод - к плюсу. Обязательно соблюдайте полярность: неверное подключение сделает диод бесполезным или вызовет его пробой. Размеры модуля позволяют использовать его даже в плотно укомплектованных платах. Не требует дополнительного теплоотвода при работе с током до 1 А.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к реле и устройствам управления. Сертификация гарантирует соответствие механической прочности, электрической изоляции и долговечности при нормальных условиях эксплуатации. Климатическое исполнение УХЛ4 позволяет применять его в помещениях с контролируемым микроклиматом - например, в заводских щитовых, офисных зонах автоматизации.

Преимущества

• Высокая надёжность: диод эффективно гасит обратную ЭДС без необходимости в сложных RC-цепях
• Минимальные габариты: идеально подходит для компактных плат
• Не требует обслуживания: полностью пассивный элемент, не имеет движущихся частей
• Подтверждённая совместимость с продукцией серии 99 от Finder - легко заменяемый аналог

Ограничения применения

• Не применяется в цепях переменного тока - диод будет работать некорректно или выйдет из строя
• Не рассчитан на ток выше 1 А - при превышении возможен перегрев и выход из строя
• Защита IP20 исключает использование во влажных, запылённых или открытых средах без дополнительной герметизации
• Не является самостоятельным коммутационным устройством - служит только для защиты других компонентов

Примеры использования

• Защита катушки реле в панели управления станком с ЧПУ
• Гашение обратной ЭДС в соленоиде клапана системы автоматического контроля давления
• Интеграция в плату контроллера конвейера для предотвращения сбоев при отключении питания двигателей постоянного тока
• Замена старого диода в существующей схеме на оригинальный модуль Finder 99.80.3.000.00

Практические советы

• Перед установкой проверьте полярность катушки нагрузки - диод должен быть направлен против направления тока через катушку при её отключении
• Если в вашей схеме используется более мощная катушка (>1 А), выберите другой модуль или используйте внешний диод большего тока
• При ремонте оборудования - если диод пробит, заменяйте его именно этим артикулом (99.80.3.000.00), чтобы сохранить совместимость с конструкцией платы
• Не устанавливайте модуль рядом с источниками тепла - хотя он не нагревается сам, окружающая температура влияет на срок службы пластикового корпуса
