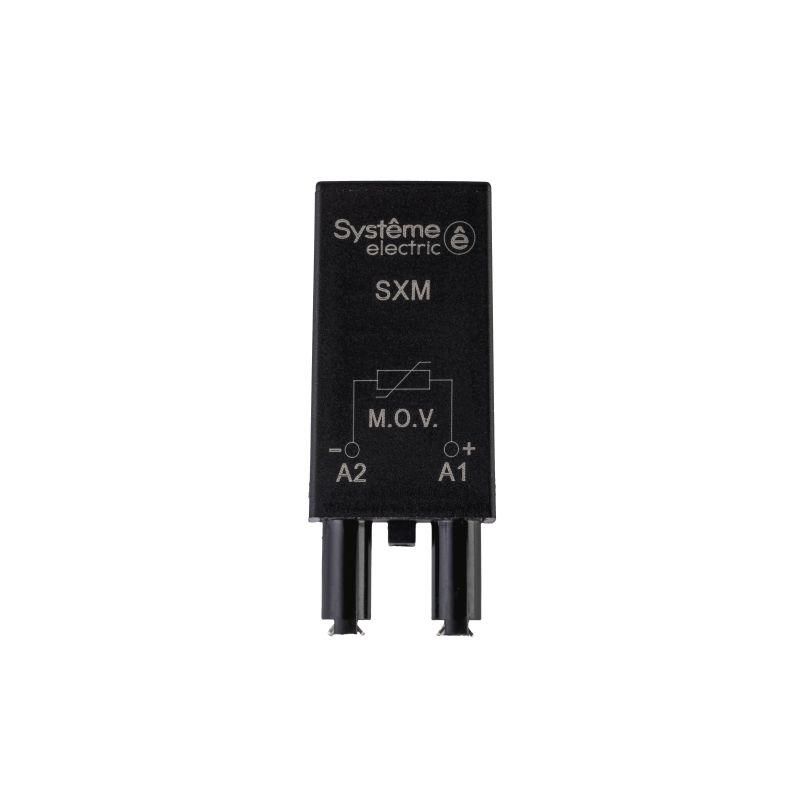

Защитный модуль rc-цепь 110/240VAC | SXM041FU7 SE APC

Защитный модуль реле-цепь 110/240 вольт переменного тока от Systeme Electric (арт. sxm041fu7) предназначен для защиты электромагнитных катушек реле и контакторов от импульсных перенапряжений при коммутации. Устройство устанавливается на DIN-рейку и работает в сетях переменного тока 220 В.

Назначение и область применения

Защитный модуль реле-цепь 110/240 вольт переменного тока предотвращает повреждение катушек реле и контакторов из-за высоких скачков напряжения, возникающих при отключении индуктивной нагрузки. Он используется в системах автоматизации, где применяются электромеханические реле - например, в шкафах управления, на производственных линиях, в системах освещения, насосных станциях и других устройствах с частой коммутацией.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (работает в диапазоне 110–240 В AC)
• Тип изделия: защитный модуль с RC-цепью
• Способ монтажа: установка на DIN-рейку 35 мм
• Количество нормально открытых контактов: 0 (не является коммутирующим устройством)
• Ресурс реле: до 10 миллионов операций включения/выключения

Совместимость и монтаж

Защитный модуль реле-цепь 110/240 вольт переменного тока совместим со всеми электромеханическими реле и контакторами, имеющими катушки на напряжение 110–240 В AC. Монтаж выполняется на стандартную DIN-рейку - устройство фиксируется защелкой без инструментов. Подключение осуществляется через клеммы: вход - к катушке реле, выход - к источнику питания. Не требует внешнего питания.

Преимущества

• Простое подключение - два провода, никаких сложных настроек
• Индикация состояния работы - позволяет сразу определить работоспособность модуля
• Тестовая кнопка - проверяет работу RC-цепи без отключения питания
• Высокий ресурс - надежная работа до 10 млн. циклов, что соответствует требованиям промышленной эксплуатации
• Универсальность - один модуль покрывает весь диапазон 110–240 В AC, снижает необходимость хранения нескольких типов

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным напряжением
• Не заменяет собой реле или контактор - служит исключительно для защиты катушки
• Не обеспечивает защиту от перегрузки или КЗ - требуется дополнительная аппаратура (плавкие предохранители, автоматы)
• Не рекомендовано использовать в средах с повышенной вибрацией без механической фиксации

Примеры использования

• Щиты управления станков ЧПУ - защита катушек реле, управляющих пускателями
• Автоматические системы конвейеров - продление срока службы контактных групп
• Шкафы освещения общественных зданий - снижение числа отказов при частом включении светильников
• Системы теплоснабжения - защита реле терморегуляторов и клапанов

Практические советы

• Перед установкой убедитесь, что напряжение катушки реле находится в диапазоне 110–240 В AC - иначе модуль не будет работать эффективно
• Используйте тест-кнопку перед запуском оборудования - это позволит выявить неисправность без демонтажа
• При множественной установке на одной рейке соблюдайте минимальный интервал между модулями для лучшего теплоотвода
• Не подключайте параллельно несколько защитных модулей к одной катушке - это не увеличивает надежность, а может вызвать некорректную работу
• При замене старого реле - всегда проверяйте, есть ли уже установленный защитный модуль; если нет - целесообразно добавить sxm041fu7 для увеличения срока службы оборудования
