Заземлитель стержневой, 4.5м HZ EKF PROxima - gc-21450

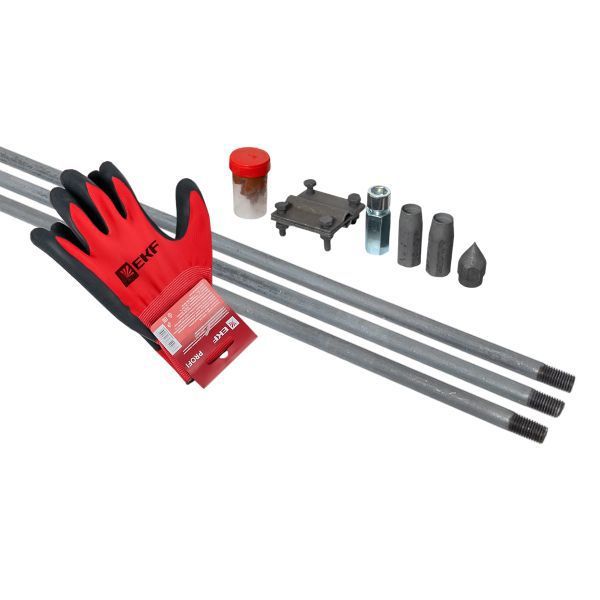

Комплект заземления вертикальный EKF gc-21450 предназначен для создания надежного контура защитного заземления в электроустановках и системах молниезащиты. Комплект включает три стержня из оцинкованной стали, соединительные элементы и монтажные аксессуары - всё необходимое для быстрого и безопасного монтажа в сложных грунтах, таких как глина и суглинок.

Назначение и область применения

Комплект заземления EKF gc-21450 используется для устройства основного защитного заземления в зданиях, промышленных объектах, трансформаторных подстанциях, энергообъектах и системах молниезащиты. Подходит для установки там, где требуется глубокое и долговечное заземление - например, на участках с высоким удельным сопротивлением грунта. Применяется в новых и реконструируемых сетях до 1000 В и выше.

Технические характеристики

• Тип изделия: вертикальный комплект заземления
• Количество стержней: 3 шт.
• Длина одного стержня: 1500 мм
• Диаметр стержня: 16 мм
• Материал: сталь с термодиффузионным цинкованием (не просто оцинкованная, а с более прочным и долговечным покрытием)
• Количество соединительных муфт: 2 шт.
• Количество зажимов для подключения заземляющего провода: 2 шт.
• Количество наконечников: 1 шт. (для завершения стержневой колонны)
• Аксессуары: винт ударный, гайка для забивания, рабочие перчатки, паспорт изделия
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Каждый стержень имеет резьбу на конце - позволяет легко соединять их между собой с помощью муфт. Для монтажа используются ударный винт и гайка, которые фиксируются на верхнем стержне и позволяют забивать комплект в грунт с помощью молотка. Монтаж выполняется вручную без спецтехники. Соединительные зажимы совместимы с медными и стальными заземляющими лентами шириной до 40 мм. Удобство монтажа особенно заметно в плотных грунтах - глине и суглинке, где другие комплекты часто застревают или деформируются.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств защитного заземления. Термодиффузионное цинкование обеспечивает повышенную коррозионную стойкость - материал выдерживает длительное воздействие влаги и химически активных почв. Наличие сертифицированного паспорта подтверждает соответствие нормам безопасности.

Преимущества

• Термодиффузионное цинкование вместо обычного - увеличивает срок службы на 30–50% по сравнению с обычной оцинковкой
• Идеально подходит для трудных грунтов: глина, суглинок, плотные пески
• Полный набор аксессуаров в одной упаковке - не нужно докупать ничего дополнительно
• Зажимы и муфты выполнены из прочной стали, не деформируются при забивке
• Высокий гарантийный срок - 7 лет - свидетельствует о качестве материалов

Ограничения применения

Не применяется в скалистых или каменистых грунтах - невозможно пробить стержни без бурения. Не предназначен для временных заземлений или мобильных установок. Не заменяет горизонтальное заземление - оптимально использовать в сочетании с лентой или проводником, проложенным в траншее. Не подходит для установки в зонах с постоянным движением грунта (например, рядом с дорогами с интенсивным трафиком).

Примеры использования

• Заземление распределительного щита в частном доме на суглинистой почве
• Защитное заземление силового трансформатора на промышленной площадке
• Подключение системы молниезащиты к основному контуру заземления
• Обустройство заземления у столба ЛЭП в условиях высокой влажности

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - стержни должны быть заглублены ниже этой отметки (обычно 1,5–2 м)
• Используйте перчатки из комплекта - они снижают риск травмы при ударах молотком
• После сборки стержневой колонны обязательно измерьте сопротивление заземления - оно должно быть ≤ 4 Ом для TN-C-S и TT систем
• Если грунт очень твердый - предварительно просверлите направляющее отверстие диаметром 18–20 мм
• Не используйте комплект gc-21450 как замену gc-21451 - последний лучше подходит для песчаных и сухих грунтов; gc-21450 создан специально для вязких почв
