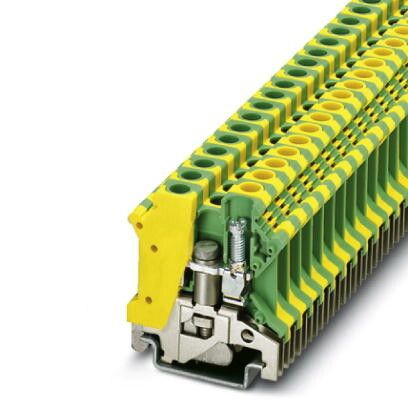

Клемма заземления TB 6-PE I 1.5 кв.мм для DIN-рейки Phoenix Contact 3059870

Клемма проходная защитного провода TB 6-PE I от Phoenix Contact - это надёжный элемент для заземления и защиты в цепях переменного и постоянного тока. Артикул 3059870 предназначен для установки на DIN-рейку и обеспечивает безопасное соединение проводников сечением 1,5 мм2, сохраняя целостность защитной цепи даже при экстремальных температурах.

Назначение и область применения

Клемма проходная защитного провода TB 6-PE I используется для создания непрерывного электрического контакта между защитным проводником (PE) и другими элементами системы - например, корпусом оборудования, шасси или металлической рамой. Применяется в распределительных щитах, автоматических системах управления, промышленном оборудовании и устройствах, где требуется надёжное заземление. Подходит для условий с высокими требованиями к безопасности: станки, конвейеры, системы освещения, энергоустановки.

Технические характеристики

• Сечение проводника: 1,5 мм2 - для одножильных и многожильных гибких проводов
• Количество клемм на уровне: 2 - позволяет подключить входящий и выходящий защитный провод
• Количество уровней: 1 - компактная конструкция для плотной укладки на рейке
• Монтаж: на DIN-рейку 35 мм - совместима со стандартными направляющими
• Рабочая температура: от –60 C до +80 C - работает в суровых условиях, включая холодные склады и открытые площадки
• Высота монтажа: минимум 47 мм - учтите этот размер при планировании места в щите
• Класс горючести: V0 по UL57 - материал самозагасает при воздействии огня, снижает риск распространения пламени

Совместимость и монтаж

Клемма TB 6-PE I легко фиксируется на стандартной DIN-рейке 35 мм без дополнительных креплений. Для подключения используйте отвертку с плоским жалом - зажим осуществляется винтовым механизмом. Убедитесь, что зачищенный конец провода имеет длину около 8–10 мм и не содержит повреждённых жил. Многожильный провод рекомендуется обжать наконечником для лучшего контакта. Клеммы расположены последовательно: вход и выход находятся на одном уровне, что позволяет протянуть защитную цепь через несколько устройств без разрывов.

Безопасность и стандарты

Изоляционный материал соответствует классу горючести V0 по стандарту UL57 - при возгорании он не поддерживает пламя и самостоятельно затухает. Это важно для соблюдения требований пожарной безопасности в промышленных объектах. Конструкция не содержит свинца и других запрещённых веществ, соответствует RoHS. Напряжение и ток не указаны - применение допускается только в рамках нормированной нагрузки защитного проводника (не более 25 А в типичных системах TN-S/TN-C-S).

Преимущества

• Устойчивость к широкому диапазону температур - работает в холодных помещениях и на улице
• Стандартный форм-фактор - легко заменяется и интегрируется в существующие сборки
• Два контакта на один уровень - экономят место в щите и обеспечивают непрерывность PE-цепи
• Высокая огнестойкость - снижает риски при аварийных ситуациях

Ограничения применения

Не предназначена для подключения силовых проводников выше 1,5 мм2 - перегрузка вызывает нагрев и потерю контакта. Не использовать в средах с агрессивными химическими испарениями (например, кислоты, растворители) - материал изоляции не рассчитан на такие условия. Не подходит для частых механических вибраций без дополнительной фиксации проводов - возможна усталость контактов. Не применяйте в качестве рабочего нулевого провода (N) - только для защитного заземления (PE).

Примеры использования

• Заземление корпуса ЧПУ-станка через клемму в распределительном щите
• Протяжка защитного провода между несколькими модулями автоматизации на одной DIN-рейке
• Подключение заземляющего провода к металлическому кожуху насосной станции
• Формирование единой PE-сети в холодильных камерах с низкими температурами

Практические советы

• Перед монтажом проверьте, чтобы провод был правильно зачищен - оголённая часть должна полностью войти в контактную зону
• При использовании многожильного провода всегда применяйте наконечники типа “пальчик” - это предотвращает выскальзывание жил
• Учитывайте высоту 47 мм при компоновке щита - другие клеммы или модули не должны задевать верхнюю часть TB 6-PE I
• Проверяйте момент затяжки винта - слишком слабый контакт увеличивает сопротивление, слишком сильный - повреждает внутренние детали
• Артикул 3059870 - это точная замена аналогов от других производителей, если они имеют те же параметры: 1,5 мм2, DIN-рейка, два контакта, V0
