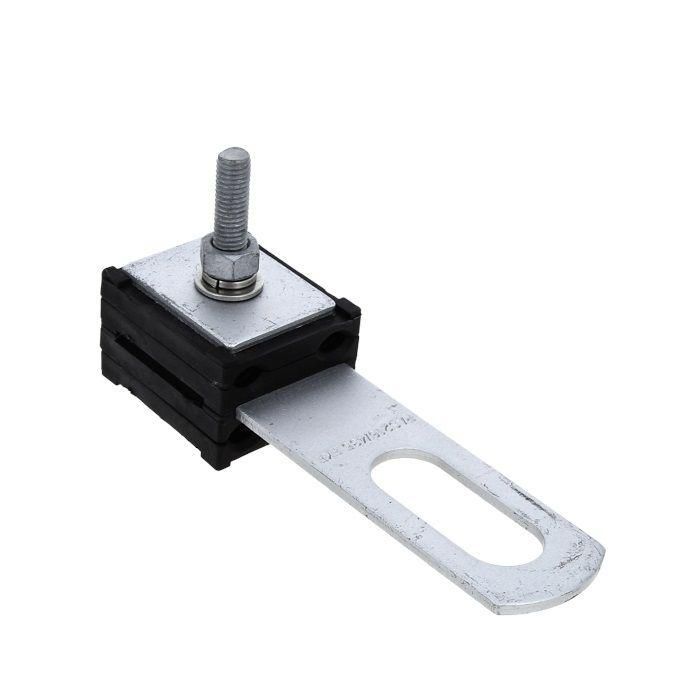

Зажим анкерно-поддерживающий PAS216/435 2-4x16-50кв.мм EKF pas-216-435-r

Зажим анкерно-поддерживающий PAS216/435 от EKF предназначен для фиксации самонесущих изолированных проводов (СИП) на опорах, обеспечивая механическую нагрузку и предотвращая сползание провода. Артикул pas-216-435-r подходит для проводов сечением 16–50 мм2 и используется в воздушных линиях электропередачи.

Назначение и область применения

Зажим PAS216/435 применяется для крепления СИП-проводов на анкерных опорах, угловых точках и местах изменения направления трассы. Он воспринимает растягивающие усилия от провода, не допуская его соскальзывания. Подходит для установки в городских и сельских ЛЭП, на участках с повышенными ветровыми нагрузками, а также там, где требуется надёжная фиксация без дополнительных поддерживающих элементов.

Технические характеристики

• Максимальное сечение провода: 50 мм2
• Минимальное сечение провода: 16 мм2
• Количество проводов: до 4 штук
• Рабочий диапазон сечений: 2–4×16–50 мм2
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием
• Крепление: болтовое соединение

Совместимость и монтаж

Зажим PAS216/435 совместим с типами СИП-проводов: СИП-1, СИП-2, СИП-4. Для монтажа необходимо:

• Установить зажим на анкерную планку или кронштейн с помощью болтового крепления;
• Вставить провод(ы) в каналы зажима, соблюдая ориентацию согласно меткам;
• Затянуть зажимные болты равномерно до упора - перетягивать нельзя, чтобы не повредить изоляцию;
• Проверить плотность фиксации - провод не должен перемещаться при легком усилии.

Не используйте инструменты с острыми кромками при работе с изоляцией провода - возможна её деформация.

Безопасность и стандарты

Зажим PAS216/435 соответствует требованиям ГОСТ 31943-2012 и другим нормативам для арматуры СИП. Материалы устойчивы к воздействию УФ-излучения, температурным колебаниям от −40C до +40C и агрессивной среде. Продукт сертифицирован для эксплуатации в условиях открытого воздуха.

Преимущества

• Индивидуальная упаковка каждого зажима - исключает повреждения при транспортировке и позволяет покупать нужное количество без закупки опта;
• Высокая прочность алюминиевого сплава - выдерживает длительные механические нагрузки;
• Простая и проверенная конструкция - минимум деталей, легко обслуживается;
• Совместимость с основными типами СИП - универсальное решение для большинства проектов.

Ограничения применения

• Не предназначена для крепления медных или алюминиевых голых проводов - только для СИП;
• Не рекомендуется использовать в условиях постоянного контакта с морской водой или агрессивными химическими веществами;
• Не подходит для проводов сечением менее 16 мм2 или более 50 мм2 - риск проскальзывания или разрушения зажима;
• Не следует применять в качестве подвесного зажима - он рассчитан только на анкерное крепление.

Примеры использования

• Крепление СИП-4 2×25 мм2 на угловой опоре в жилом массиве;
• Фиксация четырёх проводов СИП-2 4×35 мм2 на входе в дом;
• Анкерный переход между двумя пролётами ЛЭП в сельской местности;
• Закрепление проводов на столбе после замены старой арматуры.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность зажима - она должна быть чистой, без заусенцев или окислов;
• При одновременной фиксации нескольких проводов распределите их равномерно по каналам, чтобы избежать перекоса;
• Используйте момент затяжки, указанный в документации производителя - не полагайтесь на «на глаз»;
• После монтажа проведите визуальный осмотр через 1–2 недели - особенно важен контроль при первых порывах ветра;
• Arтикул pas-216-435-r часто заказывают вместе с комплектующими EKF для СИП - это гарантирует совместимость всех элементов системы.
